Festdachtank (Mit Pvc-Sperrflüssigkeitsbehälter Für Festdachtank) - Endress+Hauser Float Gauge LT5 Betriebsanleitung

Schwimmer-Tankstandmessgerät Float Gauge LT5
Endress+Hauser
5.10.4 Festdachtank (mit PVC-Sperrflüssigkeitsbehälter für
Festdachtank)
220
(8.66)
2
3
4
A
B
40
7 (1.57)
(0.28)
Ø6
(0.24)

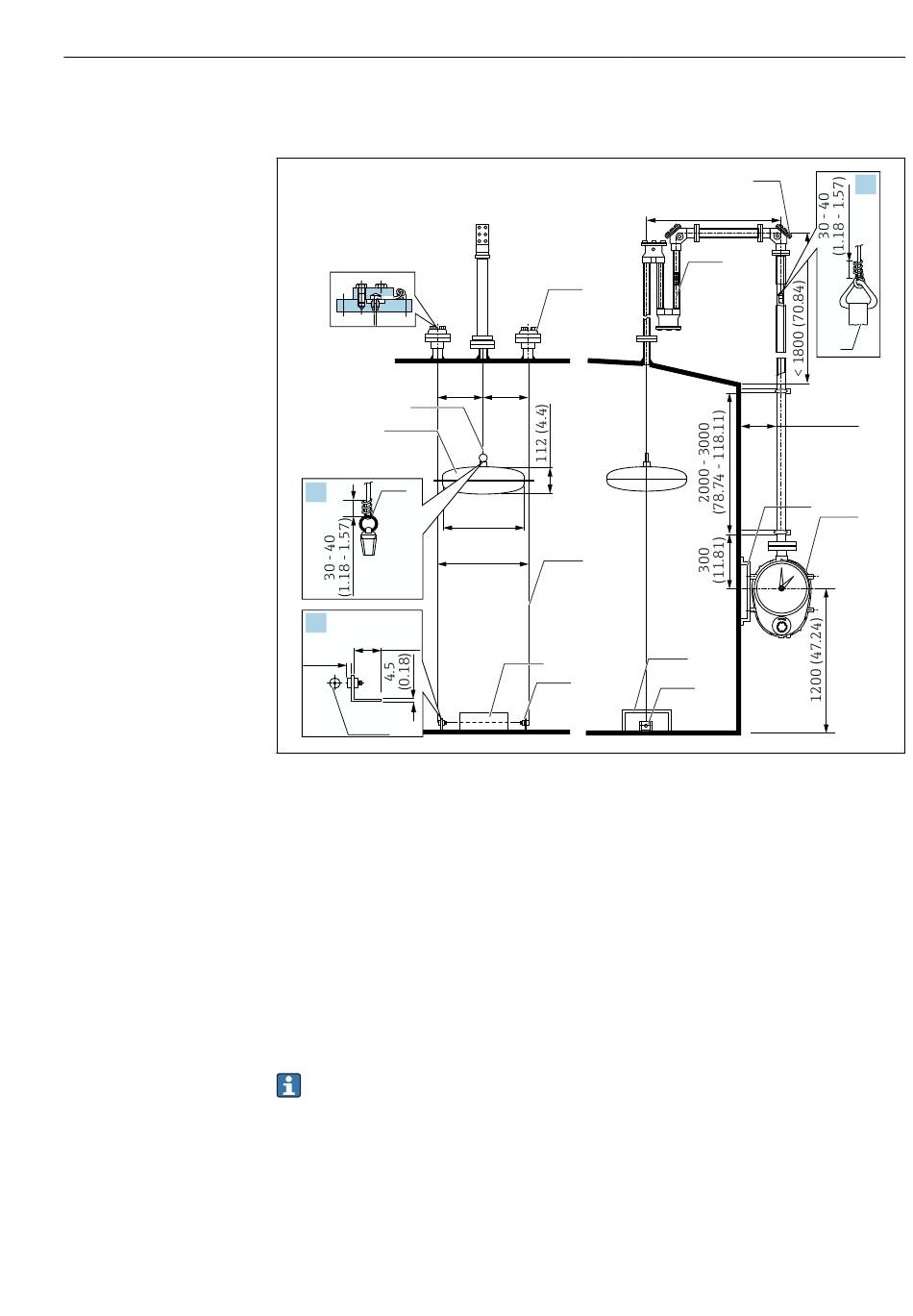

 31 Einbau auf einem Festdachtank mit PVC-Sperrflüssigkeitsbehälter für Festdachtank. Maßeinheit mm (in)
A Schwimmerspitze
B Abspannöse Details
C Dreieckbügel für Messdraht
1 Abspannvorrichtung
2 Messdraht
3 Schwimmer
4 Teflon-Leitung
5 Führungsdraht (PFA-beschichteter Draht)
6 Gestell zum Schutz des Drahtes (nicht mitgeliefert)
7 Abspannöse
8 90 ° Umlenkrolle
9 Sperrflüssigkeitsbehälter
10 Messband
11 Messgerätehalterung
12 Messkopf
• Den mitgelieferten Teflondraht 10- bis 15-mal um den Messdraht wickeln.
• Abspannöse bei Bedarf beschichten.
• Anschlussteil C im Diagramm so positionieren, dass es sich ca. 10 mm (0,39 in)
unter der Umlenkrolle befindet, wenn der Flüssigkeitsstand 0 ist, und ca.
100 mm (3,94 in) vom Messkopf entfernt ist, wenn der Tank voll ist.
1
220
(8.66)
Ø400
(15.74)
440
(17.32)
5
6
7
8
950 (37.4)
9
10
250 (9.84)
11
6
7
Einbau
C
12
A0041199
41
