Bitte wählen Sie das richtige Kabel aus, siehe
„Kabeltypen" auf Seite 25.
WÄHLEN SIE DIE RICHTIGE GRÖSSE
DES KABELS AUS
Die Größe des benötigten Stromversorgungskabels,
Signalkabels, der Sicherung und des Schalters wird
durch den maximalen Strom des Geräts bestimmt.
Der maximale Strom ist auf dem Typenschild an der
Seitenwand des Geräts angegeben.
HINWEIS: In Nordamerika wählen Sie bitte die richtige
Kabelgröße entsprechend der auf dem Typenschild
des Geräts angegebenen Mindeststrombelastbarkeit
des Stromkreises.
a. Ziehen Sie mit einer Abisolierzange den
Gummimantel von beiden Kabelenden ab, so dass
etwa 40 mm (1,57 Zoll) der Drähte im Inneren
sichtbar werden.
b. Entfernen Sie die Isolierung von den Kabelenden.
c. Verwenden Sie eine Kabelzange, um die
U-Laschen an den Kabelenden zu pressen.
ACHTEN SIE AUF LEBENDE KABEL
Achten Sie beim Crimpen von Drähten darauf, stellen
Sie sicher, dass Sie den unter Strom stehenden („L")
Draht von anderen Drähten deutlich unterscheiden.
WARNUNG
ALLE VERDRAHTUNGSARBEITEN
MÜSSEN ENTSPRECHEND DEM
VERDRAHTUNGSDIAGRAMM
AUSGEFÜHRT WERDEN, DAS
INNERHALB DER DRAHTABDECKUNG
DES AUSSENGERÄTS LIEGT.

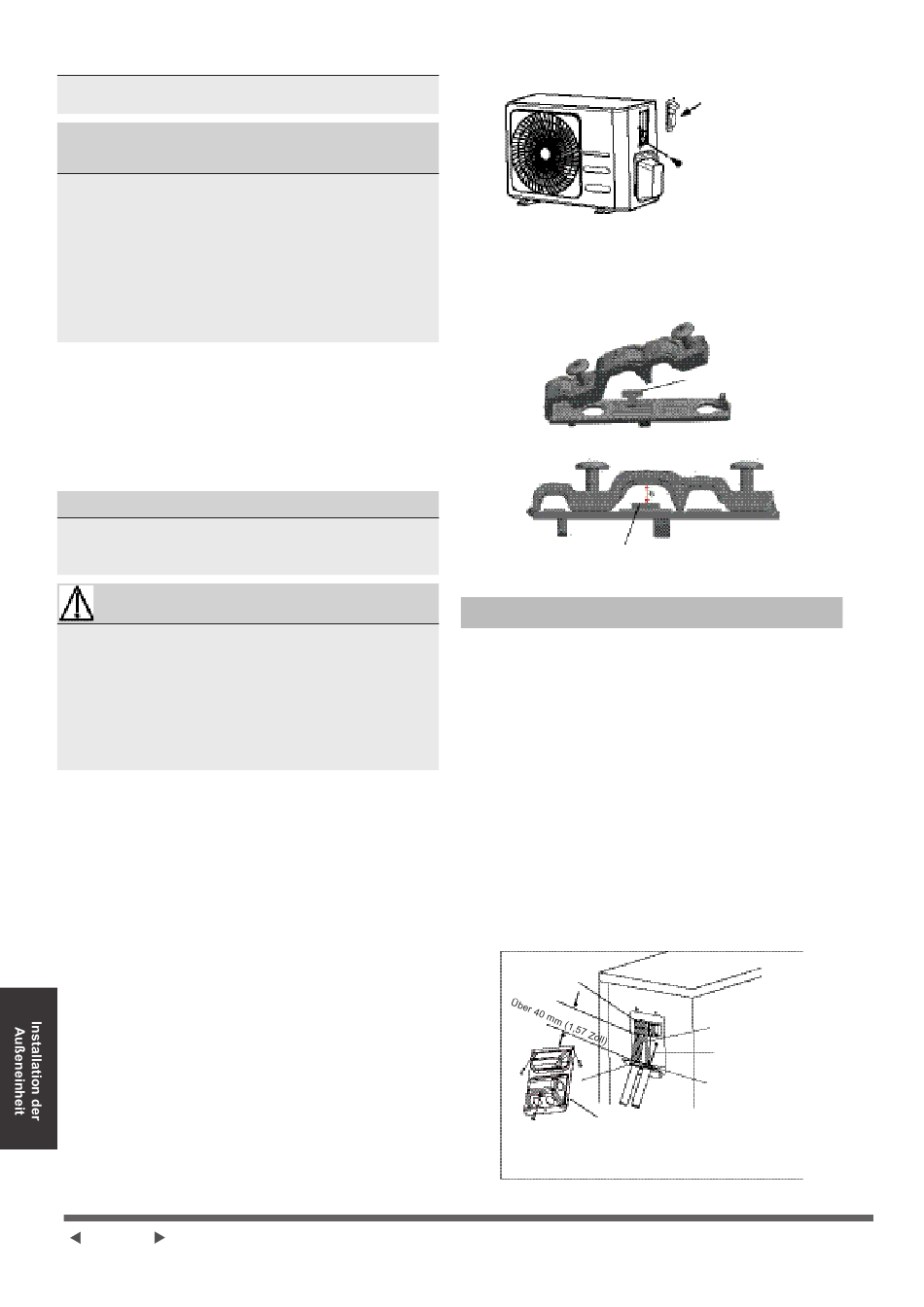

10. Schrauben Sie die elektrische Kabelabdeckung ab
und entfernen Sie diese.
11. A Kabelklemme unterhalb der Klemmleiste
abschrauben und zur Seite legen.
12. Verbinden der Drähte gemäß Schaltplan, und
festschrauben der U-Lasche jeden Drahtes an
seinem entsprechenden Anschlusspunkt.
13. Nach dem Überprüfen das jede Verbindung
sicher ist, die Drähte zusammen drehen, um
sicherzustellen, dass kein Regenwasser in das
Terminal eindringt.
14. Befestigen Sie das Kabel mit der Kabelklemme am
Gerät. Schrauben Sie die Kabelklemme fest an.
15. Isolieren Sie nicht verwendete Leitungen mit PVC-
Elektroband. Verlegen Sie sie so, dass sie keine
elektrischen oder metallischen Teile berühren.
16. Die Abdeckung wieder auf die Seite der Einheit
setzen, und festschrauben.
Seite 30
17.
HINWEIS: Wenn die Kabelklemme wie folgt
aussieht, wählen Sie bitte die entsprechende
Durchgangsbohrung entsprechend dem
Durchmesser des Drahtes.
Drei Größen Loch: Klein, Groß, Mittel
Wenn die Kalbe nicht ausreichend befestigt ist,
verwenden Sie die Schnalle, um sie zu stützen, damit
sie fest eingespannt werden kann.
In Nordamerika
1. Entfernen Sie die Kabelabdeckung von der Einheit,
indem Sie die 3 Schrauben lösen.
2. Demontieren Sie die Schutzkappen an der
Leitungsplatte
3. Montieren Sie die Rohrschläuche (nicht im
Lieferumfang enthalten) vorübergehend an dem
Leitungspanel
4. Schließen Sie die Stromversorgungs- und
Niederspannungsleitungen ordnungsgemäß an die
entsprechenden Klemmen am Klemmenblock an.
5. Erdung der Einheit erfolgt entsprechend den
örtlichen Vorschriften.
6. Stellen Sie sicher, dass die Kabel so dimensioniert
werden, dass sie einige Zoll länger sind als die für
die Verdrahtung erforderliche Länge.
7. Verwenden Sicherungsmuttern um die
Leitungspanele zu befestigen.
Klemmenleiste
Kabelabdeckung
Bitte wählen Sie die passende Durchgangsbohrung
entsprechend dem Drahtdurchmesser.
Abdeckung
Schraube
Schnalle
Verbindungskabel
Stromkabel
Leitungspanel
