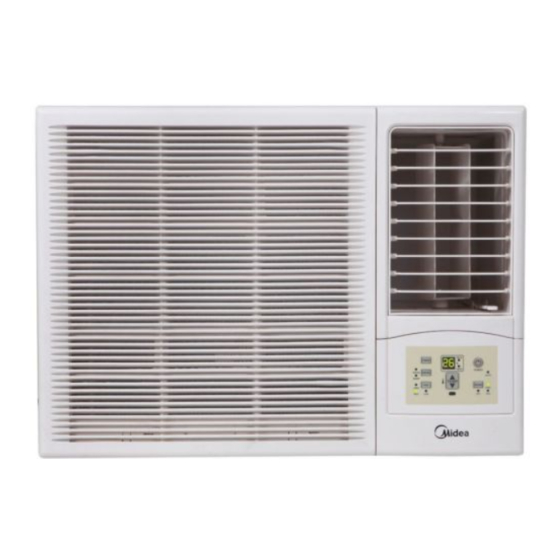

Midea MWE2-12CRDN8-QRE1 Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Midea Anleitungen
  4. Klimaanlagen
  5. MWE2-12CRDN8-QRE1
  6. Installations- und bedienungsanleitung

Midea MWE2-12CRDN8-QRE1 Installations- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

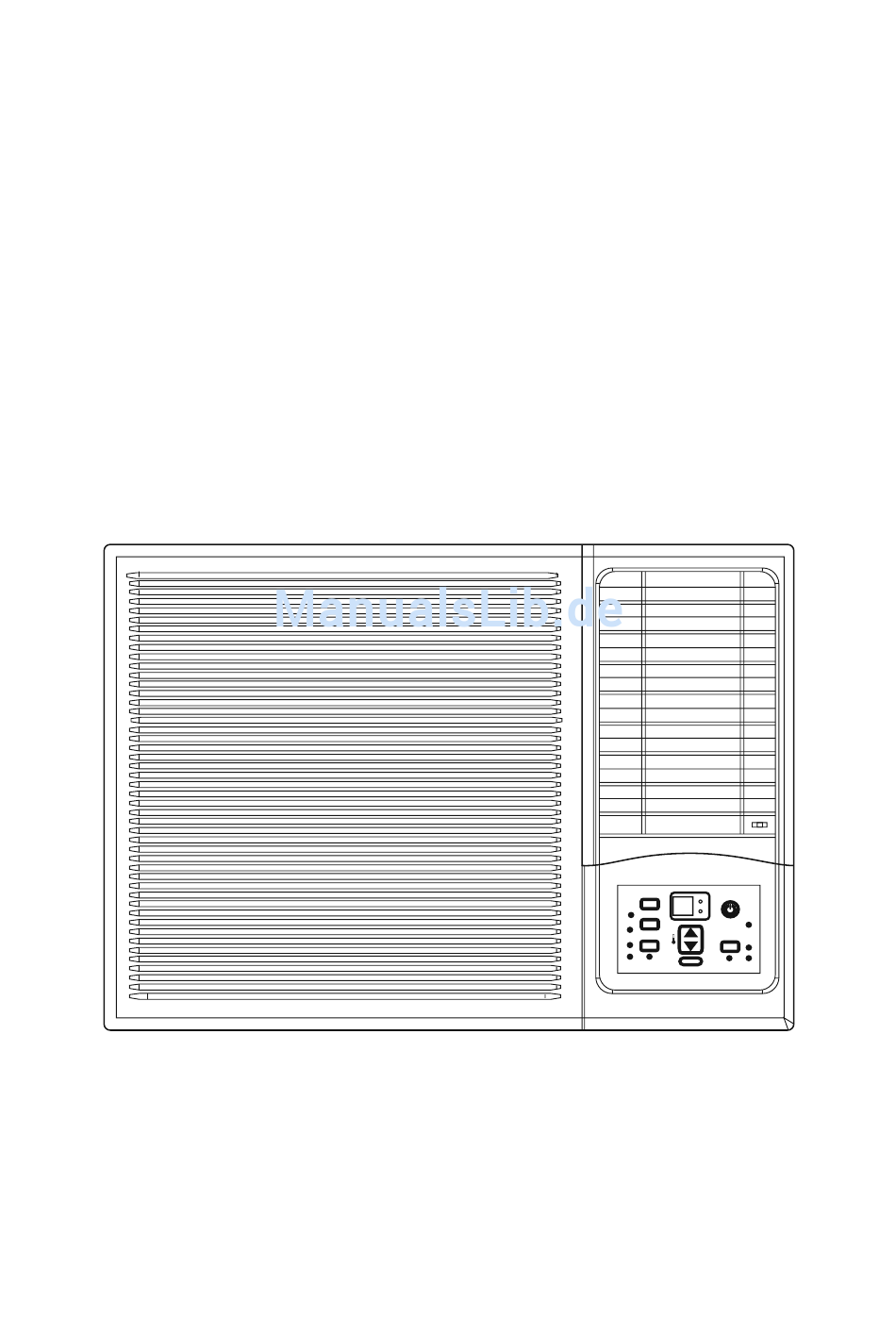

Fensterklimagerät
mit Invertertechnologie
Midea MWE2-12CRDN8-QRE1
Installations- und Bedienungsanleitung
Vor Installation bzw. Inbetriebnahme des Klimagerätes lesen Sie bitte die Anleitung ausführlich
TIMER ON
TIMER
O
C
TIMER OFF
SWING
POWER
SWING
AUTO
SLEEP
TEMP
FAN
MODE
HIGH
COOL
MED
LOW
DRY
FAN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Midea MWE2-12CRDN8-QRE1

Inhaltszusammenfassung für Midea MWE2-12CRDN8-QRE1

  • Seite 1 Fensterklimagerät mit Invertertechnologie Midea MWE2-12CRDN8-QRE1 TIMER ON TIMER TIMER OFF SWING POWER SWING AUTO SLEEP TEMP MODE HIGH COOL Installations- und Bedienungsanleitung Vor Installation bzw. Inbetriebnahme des Klimagerätes lesen Sie bitte die Anleitung ausführlich...
  • Seite 2 Lesen Sie diese Installations und Bedienungsanleitung! Im Inneren finden Sie viele hilfreiche Tipps, wie Sie Ihre Klimaanlage richtig bedienen und pflegen. Mit ein wenig Vorsorge von Ihrer Seite können Sie Geld sparen und die Lebensdauer Ihrer Klimaanlage verlängern. Auf Seite 17 finden Sie viele Antworten auf häufig gestellte Fragen zur Fehlerbehebung.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Sicherheitshinweise ......4 - 6 2. Beschreibung des Gerätes ......7 3.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Um Unfälle oder Verletzungen zu vermeiden, müssen die Sicherheitshinweise undbedingt befolgt werden. Falsches Bedienen kann zur Beschädigung führen. Die Bedeutung wird durch die folgenden Symbole angezeigt: WARNUNG Warnt vor Verletzung ACHTUNG Warnt vor Verletzung oder Beschädigung Bedeutung von Symbolen Absolut verboten Unbedingt befolgen WARNUNG...
  • Seite 5 ACHTUNG Nach entfernen des Luftfilters Das Klimagerät nicht mit Bei gleichzeitiger Verwendung nicht die Metallteile berühren Wasser reinigen mit einem Heizofen den Raum lüften Kann zu Verletzungen führen Wasser kann eindringen und Kann zu Sauerstoffmangel führen die Isolierung beschädigen, Stromschlag möglich Bei Reinigung das Gerät Schützen Sie Haustiere und Dient nicht zum spezifischen...

  • Seite 6: Verwendung

    SICHERHEITSHINWEISE - Vor der Inbetriebnahme Inbetriebnahme 1. Beauftragen Sie einen konzessionierten Fachbetrieb mit der Installation. 2. Schließen Sie die Stromzuleitung ordnungsgemäß an. 3. Verwenden Sie keine beschädigte oder vom Querschnitt nicht ausreichende Stromzuleitung. 4. Schließen Sie am gleichen Stromkreis kein anderes Gerät an. 5.

  • Seite 7: Teilebeschreibung

    Teilebeschreibung 1. Ansauggitter (Innenseite) 2. Luftfilter 3. Rahmen 4. Gehäuse 5. Lufteinlass (Außenseite) 6. Luftauslass 7. Bedienfeld 8. Anschlusskabel und Stecker 9. Fernbedienung 1. Anschlusskabelbelegung (siehe Fig.1) 2. Zu Ihrer Sicherheit: Das Gerät ist durch das Anschlusskabel geerdet (siehe Fig. 2) Kontaktieren Sie einen konzessionierten Fachbetrieb wenn Sie das Kabel ersetzen wollen.

  • Seite 8: Bedienungsanleitung

    BEDIENUNGSSANLEITUNG Bedienfeld TIMER ON TIMER TIMER OFF SWING POWER SWING AUTO SLEEP TEMP MODE HIGH COOL TIMER ON TIMER TIMER OFF SWING POWER SWING AUTO SLEEP TEMP MODE HIGH COOL Zuluftklappe Die Zuluftklappensteuerung liegt oberhalb des Bedienfeldes. Die Bedienung ist bei den verschiedenen Modellen unterschiedlich (siehe die folgenden Zeichnungen).
  • Seite 9 BEDIENUNGSSANLEITUNG POWER Drücken der POWER-Taste schaltet das Gerät EIN/AUS. Drücken der MODE Taste ermöglicht die Auswahl des Betriebsmodus. Bei den Kühl- und Heizmodellen schaltet die Modusauswahl von AUTO, HEAT, COOL, FAN und DRY. Bei den NUR KÜHLEN Modellen schaltet die Modusauswahl von COOL, FAN und DRY. Die grüne Kontrolleuchte zeigt den jeweils gewählten Betriebsmodus an.
  • Seite 10 BEDIENUNGSSANLEITUNG Dieser Modus dient der Raumenfeuchtung. Achtung: Kein Hygrostat im Gerät installiert, somit kann auch kein bestimmter Wert eingestellt werden. COOL Die Temperatureinstellung ist im Bereich von 17 °C bis 30 °C möglich. Das Kühlen startet automatisch wenn die Raumtemperatur 1 °C über den eingestellten Wert ist, und schaltet ab wenn die Raumtemperatur 1 °C unter dem eingestellten Wert ist.

  • Seite 11: Zusätzliche Funktionen

    BEDIENUNGSSANLEITUNG Fehlermeldungen: E0: Indoor EEPROM-Fehler E1: Kommunikationsfehler E3: Fehler Drehzahl des Innenventilators E4: Fehler Raumtemperaturfühler E5: Fehler Verdampfertemperaturfühler EC: Kältemittelmangel F0: Überstromschutz F1: Fehler Außentemperaturfühler F2: Fehler Kondensatortemperaturfühler F3: Fehler Ablufttemperaturfühler F4: Außenteil EE Fehler P0: IPM Modul Fehler P1: Über- / Unterspannungschutz P2: Überhitzungsschutz IPM Modul P3: Außentemperatur zu niedrig P4: Fehler Positionserkennung des Kompressorrotors...

  • Seite 12: Vertikale Luftstromeinstellung (Manuell)

    Vertikale Luftstromeinstellung (manuell) Um die vertikale Luftrichtung einzustellen wird jede einzelne Lamelle verstellt. Bei Einstellung der Lamellen beachten Sie, dass die oberste und die unterste Lamelle immer horizontal stehen. Diese verhindert zuverlässig, dass das Kondensat auf das Bedienfeld des Gerätes tropfen kann. Luftfilter Der Luftfilter hinter dem Ansauggitter sollte ständig kontrolliert und mindestens alle zwei Wochen (bzw.

  • Seite 13: Installationsanleitung

    INSTALLATIONSANLEITUNG Auswahl der optimalsten Position Beschattung Beschattung Mauer Mauer ~ 3~4 ~ 3~4 über 50 cm über 50 cm 1. Um Vibrationen und Geräusche zu vermeiden fest und genau montieren. 2. Direkte Sonneneinstrahlung auf das Gerät vermeiden; wenn nicht vermeidbar für Beschattung des Gehäuses sorgen.

  • Seite 14: Installation Des Gehäuses

    Installation des Gehäuses INFO: Das Gerät kann durch einen ent- Schritt 1 sprechenden Rahmen abgestützt Packen Sie das Gerät aus, entfernen Sie die Schrauben die bzw. mit einer entsprechenden Deckenabhängung fixiert werden. das Gehäuse mit dem Innenteil verbinden und ziehen Sie Abdichtung des externen Rahmens oder der Zarge das Innenteil aus dem Gehäuse.

  • Seite 15: Trennen Von Gehäuse Und Gerät

    Trennen von Gehäuse und Gerät Schritt 1: Demontieren des Frontgitters und des Luftfilters 1. Frontgitter an der Unterseite nach vor ziehen und nach oben wegheben (Siehe Fig.1). 2. Lasche des Filters nach oben drücken und durchbiegen, danach von unten nach oben entnehmen (Siehe Fig.2).
  • Seite 16 Wand Gehäuse Träger Schrauben Fig. 5 Fig. 6 Fig. 7 Schritt 3: Installation 1. Den Innenteil der Einheit vorsichtig aus dem Gehäuse ziehen (Fig. 5). 2. Vor dem Einschalten den Transportschutz vom Kompressor entfernen und vor dem Ein- schieben des Gerätes in das Gehäuse versichern, dass die Auslässe zur Kondensatwanne fluchten (Fig.

  • Seite 17: Fehlersuche

    FEHLERSUCHE Hinweise zur Fehlersuche Sparen Sie Zeit und Geld! Lesen Sie zuerst die unten angeführte Aufstellung und Sie brauchen möglicherweise keinen Servicedienst. Normalbetrieb • Man hört an Tagen mit sehr hoher Luftfeuchtigkeit oder bei Regen, ein schwirrendes Geräusch wenn der Ventilator Wasser aus der Kondensatwanne aufnimmt und auf den Kondensator schleudert.

  • Seite 18: Spezifikation

    SPEZIFIKATION MWE2 Model Kühlleistung Luftmenge min/med/max m³/h 420/336/310 Nennspannung V/Ph/Hz 230/1/50 Abmessungen (H x B x T) 400/560/670 Gewicht Brutto/Netto 47/42,5 Kältemittel R32/0,5...

  • Seite 19: Notizen

    NOTIZEN...
