Innengerät Montieren - Midea Blue Angel MSAEBU-12HRFN7-Set Bedienungsanleitung

HINWEIS ÜBER VERKABELUNG
DIE VERBINDUNGEN KÖNNEN SICH BEI
DEN EINHEITEN IN DER LAGE ETWAS
UNTERSCHEIDEN:
Schritt 7: Umwickeln und Kabel
Vor den durchführen der Rohrleitungen, dem
Ablaufschlauch und der Kabel, müssen Sie diese
bündeln und sie zu schützen und um Platz zu
sparen und diese zu isolieren (nicht anwendbar in
Nordamerika).

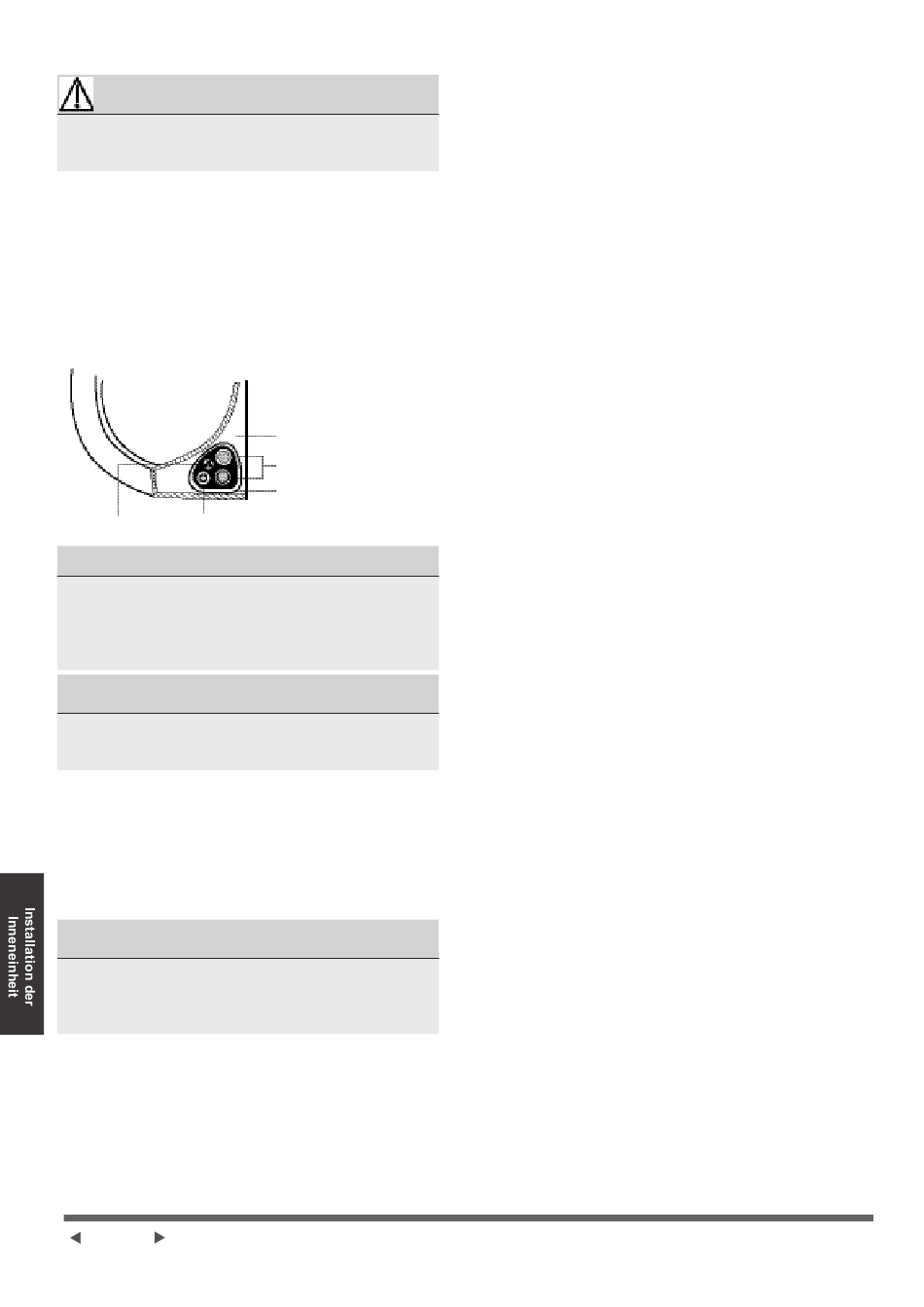

1. Bündeln des Ablaufschlauches, der
Kühlmittelleitungen und des Signalkabels, wie
unten dargestellt:
Inneneinheit
Signalkabel Ablassschlauch
ABLAUFSCHLAUCH MUSS NACH UNTEN LIEGEN
Stellen Sie sicher, dass sich der Ablaufschlauch am
unteren Ende des Bündels befindet. Wenn Sie den
Ablaufschlauch oben im Bündel anbringen, kann
die Ablaufwanne überlaufen, was zu Feuer oder
Wasserschäden führen kann.
VERFLECHTEN SIE DAS SIGNALKABEL NICHT
MIT ANDEREN KABELN.
Wenn Sie diese Elemente zusammenfassen,
verflechten Sie das Signalkabel nicht mit anderen
Kabeln.
2. Unter Verwendung eines selbstklebenden
Vinylbands, befestigen Sie den Ablaufschlauch an
der Unterseite der Kühlmittelleitungen.
3. Wickeln Sie das Signalkabel, die
Kältemittelleitungen und den Ablaufschlauch mit
Isolierband fest zusammen. Überprüfen Sie noch
einmal, ob alle Teile gebündelt sind.
DIE ROHRENDEN DÜRFEN NICHT UMWICKELT
WERDEN
Lassen Sie beim Umwickeln des Bündels die Enden
der Rohrleitungen unverpackt. Sie müssen auf sie
zugreifen, um sie am Ende des Installationsvorgangs
auf Lecks zu prüfen (siehe Elektrische Überprüfungen
Seite 26
Raum hinter Einheit
Kühlmittelleitung
Isolierband
Schritt 8: Innengerät montieren
Wenn Sie neue Verbindungsrohre zum
Außengerät installiert haben, gehen Sie wie
folgt vor:
1. Wenn Sie bereits die Kühlmittelleitung durch das
Loch in der Wand geführt haben, gehen Sie zu
Schritt 4.
2. Andernfalls überprüfen Sie, dass die Enden
der Kühlmittelrohre abgedichtet sind, um zu
verhindern, dass Schmutz oder Fremdmaterialien
in die Rohre eintritt.
3. Führen Sie langsam das umwickelte Bündel
von Kühlmittelleitungen, Abflussschlauch und
Signaldraht durch das Loch in der Wand.
4. Hängen Sie den oberen Teil der Inneneinheit auf
der oberen Haken der Montageplatte.
5. Prüfen Sie, ob das Gerät fest in der Halterung
eingehängt ist, indem Sie links und rechts leichten
Druck auf das Gerät ausüben. Das Gerät darf nicht
wackeln oder sich verschieben.
6. Drücken Sie mit gleichmäßigem Druck auf die
untere Hälfte des Geräts. Drücken Sie weiter
nach unten, bis das Gerät an den Haken an der
Unterseite der Montageplatte einrastet.
7. Überprüfen Sie wiederum durch leichten Druck
der linken und rechten Seite, dass die Einheit fest
angebracht ist.
