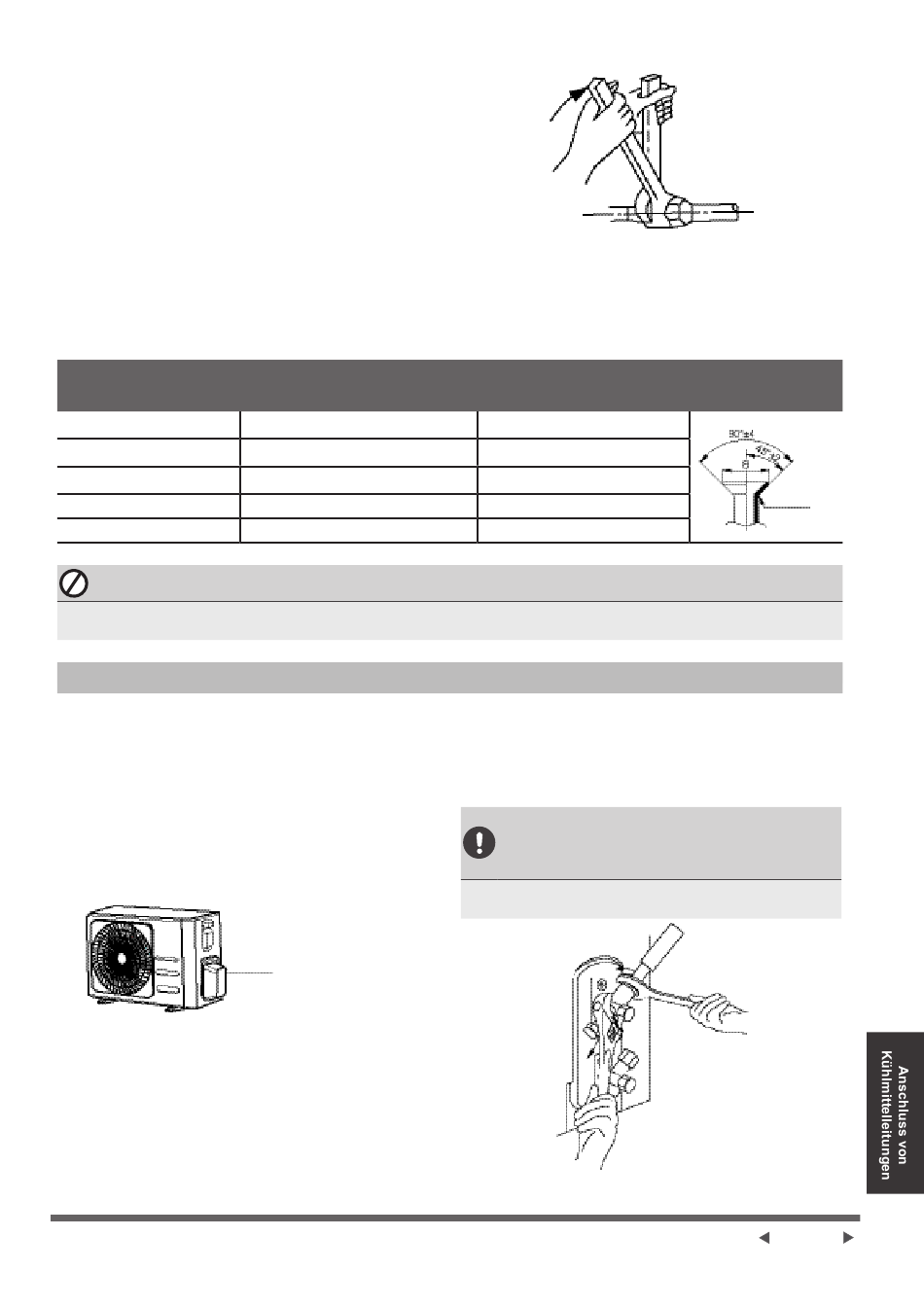

2. Ziehen Sie die Überwurfmutter von Hand so fest
wie möglich an.
3. Fassen Sie die Mutter mit einem
Schraubenschlüssel an der Geräterohrleitung an.
4. Ziehen Sie die Bördelmutter mit einem
Drehmomentschlüssel an, während Sie die
Mutter am Geräteschlauch festhalten, und zwar
gemäß den Drehmomentwerten in der Tabelle
„Drehmomentanforderungen" unten. Lösen Sie die
Bördelmutter leicht und ziehen Sie sie dann wieder
fest.
Außendurchmesser
des Rohres (mm)
ø6,35 (ø0,25")
9,52 ( 0,375")
ø ø
12,7 ( 0,5")
ø ø
ø16 (ø0,63")
ø19 (ø0,75")
KEIN ÜBERMÄSSIGES DREHMOMENT VERWENDEN
Eine zu hohe Kraft kann die Mutter brechen oder die Kältemittelleitungen beschädigen. Sie dürfen die in der
obigen Tabelle angegebenen Drehmomentanforderungen nicht überschreiten.
Anweisungen zum Anschließen der Rohrleitungen an das Außengerät
1. Schrauben Sie die Abdeckung vom verpackten
Ventil an der Seite des Außengeräts ab.
2. Entfernen Sie die Schutzkappen von den
Ventilenden.
3. Richten Sie das aufgeweitete Rohrende an jedem
Ventil aus und ziehen Sie die Überwurfmutter so
fest wie möglich von Hand an.
4. Greifen Sie mit einem Schraubenschlüssel in den
Ventilkörper. Greifen Sie nicht die Mutter, die das
Serviceventil abdichtet.
5. Ziehen Sie die Überwurfmutter mit einem
Drehmomentschlüssel fest und mit den richtigen
Drehmomenten an.
DREHMOMENTANFORDERUNGEN
Anzugsmoment (N•m)
18~20 (180~200kgf.cm)
32~39 (320~390kgf.cm)
49~59 (490~590kgf.cm)
57~71 (570~710kgf.cm)
67~101 (670~1010kgf.cm)
Ventildeckel
Aufweitungsmaß (B) (mm)
8,4~8,7 (0,33~0,34")
13,2~13,5 (0,52~0,53")
16,2~16,5 (0,64~0,65")
19,2~19,7 (0,76~0,78")
23,2~23,7 (0,91~0,93")
6. Lösen Sie die Bördelmutter leicht und ziehen Sie
sie dann wieder an.
7. Wiederholen Sie die Schritte 3 bis 6 für das
verbleibende Rohr.
BENUTZEN SIE DEN SCHLÜSSEL,
UM DEN HAUPTVENTILKÖRPER
ZU GRIFFEN
Das Anzugsmoment der Überwurfmutter kann andere
Teile des Ventils abbrechen.
Bördelform
R0.4~0.8
