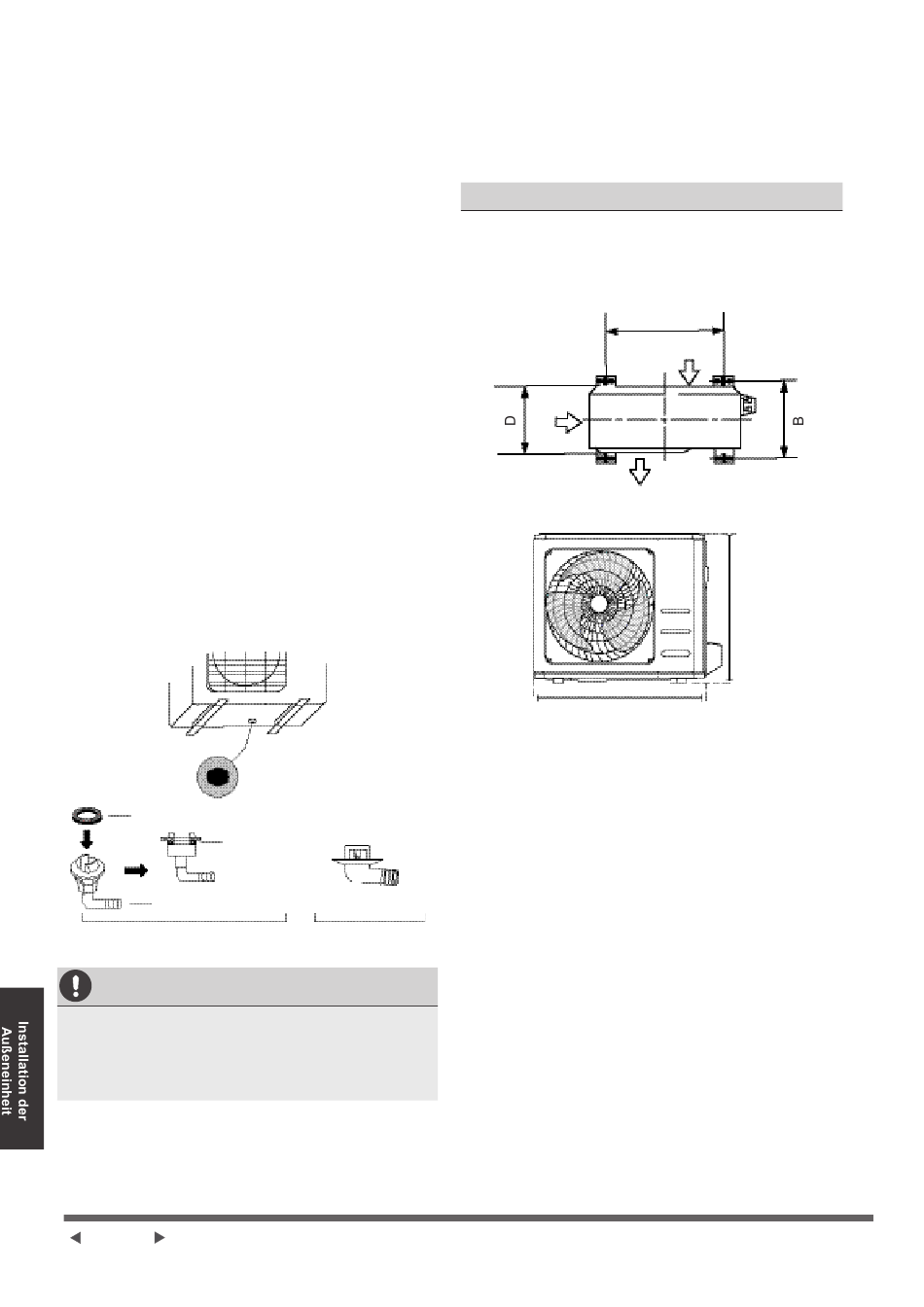

Schritt 2: Ablaufstutzen installieren (nur
Wärmepumpengerät)
Bevor Sie das Außengerät festschrauben, müssen
Sie den Ablaufstutzen an der Unterseite des Geräts
installieren. Beachten Sie, dass es je nach Typ
des Außengeräts zwei verschiedene Typen von
Ablaufstutzen gibt.
Wenn die Ablaufverbindung mit einer Gummidichtung
versehen ist (siehe Abb. A), gehen Sie wie folgt vor:
1. Montieren Sie die Gummidichtung am Ende
der Ablaufverbindung, die mit der Außeneinheit
verbunden wird.
2. Setzen Sie den Ablaufstutzen in das Loch in der
Bodenwanne des Geräts ein.
3. Drehen Sie das Ablaufstück um 90°, bis es mit
Blick auf die Vorderseite des Gerätes einrastet.
4. Schließen Sie eine Ablaufschlauchverlängerung
(nicht im Lieferumfang enthalten) an die
Ablaufverbindung an, um das Wasser aus dem
Gerät während des Wärmen-Modus umzuleiten.
Wenn die Abflussverbindung nicht mit einer
Gummidichtung ausgestattet ist (siehe Abb.
B), gehen Sie wie folgt vor:
1. Stecken Sie die Ablaufgarnitur in das Loch in der
Bodenwanne des Geräts. Der Ablaufstutzen rastet
ein.
2. Schließen Sie eine Ablaufschlauchverlängerung
(nicht im Lieferumfang enthalten) an die
Ablaufverbindung an, um das Wasser aus dem
Gerät während des Wärmen-Modus umzuleiten.
Siegel
Siegel
Ablaufverbindung
(A)

IN KALTEN KLIMAGEBIETEN

Achten Sie in kalten Klimazonen darauf, dass der
Ablaufschlauch möglichst senkrecht verläuft, um einen
schnellen Wasserabfluss zu gewährleisten. Wenn
das Wasser zu langsam abläuft, kann es im Schlauch
gefrieren und das Gerät überfluten.
Seite 28
Bodenloch der
Außeneinheit
(B)
Schritt 3: Außengerät verankern
Das Außengerät kann am Boden oder an einer
Wandhalterung mit Schraube (M10) verankert werden.
Bereiten Sie den Montagesockel des Geräts gemäß
den unten stehenden Abmessungen vor.
INSTALLATIONSMASSE DER EINHEIT
Im Folgenden finden Sie eine Liste der verschiedenen
Außengerätegrößen und den Abstand zwischen ihren
Montagefüßen. Bereiten Sie den Montagesockel des
Geräts gemäß den unten aufgeführten Abmessungen
vor.
Lufteinlass
Lufteinlass
W
A
Luftauslass
H
