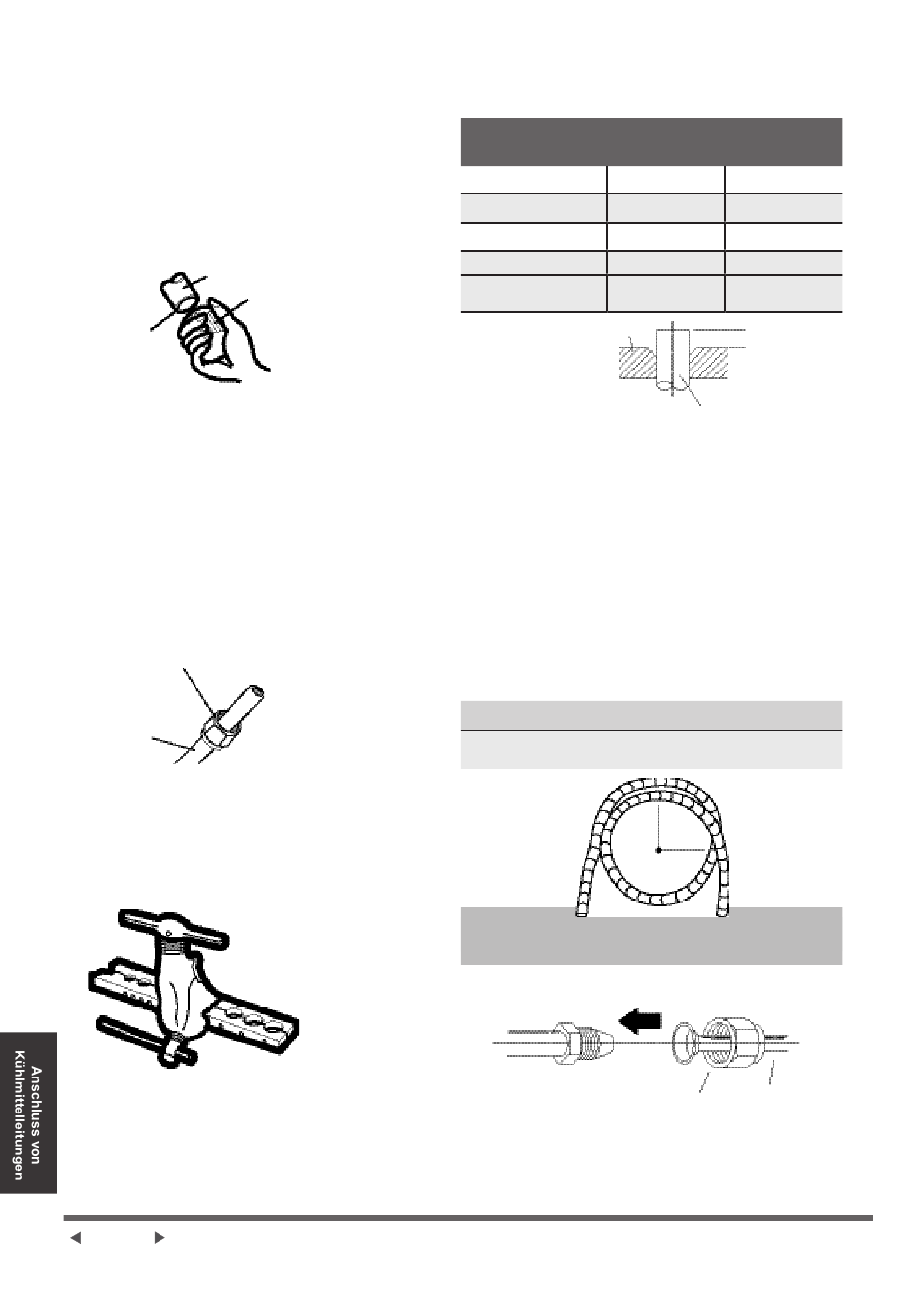

Schritt 2: Grate entfernen
Grate können die luftdichte Abdichtung des Kältemittel-
Rohrleitungsanschlusses beeinträchtigen. Sie müssen
vollständig entfernt werden.
1. Halten Sie das Rohr in einem nach unten
gerichteten Winkel, um zu verhindern, dass Grate
in das Rohr fallen.
2. Entfernen Sie mit einer Reibahle oder einem
Entgratwerkzeug alle Grate aus dem geschnittenen
Abschnitt des Rohrs.
Rohr
Nach unten
zeigen
Schritt 3: Rohrenden aufbördeln
Um eine luftdichte Versiegelung zu erreichen, ist ein
korrektes Bördeln unerlässlich.
1. Nach dem Entfernen von Graten aus dem
geschnittenen Rohr, verschließen Sie die
Enden mit PVC-Band, um zu verhindern, dass
Fremdkörper in das Rohr gelangen.
2. Das Rohr mit Isoliermaterial ummanteln.
3. Setzen Sie die Bördelmuttern auf beide Enden des
Rohrs. Achten Sie darauf, dass sie in die richtige
Richtung zeigen, da Sie sie nach dem Bördeln
nicht mehr aufsetzen oder ihre Richtung ändern
können.
Überwurfmutter
Kupferrohr
4. Entfernen Sie das PVC-Klebeband von den
Rohrenden, wenn Sie bereit sind, Bördelarbeiten
durchzuführen.
5. Klemmen Sie die Bördelform auf das Ende des
Rohrs. Das Ende des Rohrs muss über den Rand
der Bördelform gemäß den in der Tabelle unten
angegebenen Abmessungen hinausragen.
Seite 32
Reibahle
ROHRLEITUNGSVERLÄNGERUNG ÜBER DIE
BÖRDELFORM HINAUS
Außendurchmesser
des Rohres (mm)
ø6,35 (ø0,25")
0,7 (0,0275 Zoll) 1,3 (0,05 Zoll)
ø9,52 (ø0,375") 1,0 (0,04 Zoll)
ø12,7 (ø0,5") 1,0 (0,04 Zoll)
ø16 (ø0,63") 2,0 (0,078 Zoll) 2,2 (0,086 Zoll)
ø19 (ø0,75") 2,0 (0,078 Zoll) 2,4 (0,094 Zoll)
Bördelform
6. Legen Sie das Bördelwerkzeug auf die Form.
7. Drehen Sie den Griff des Bördelwerkzeugs
im Uhrzeigersinn, bis das Rohr vollständig
aufgebördelt ist.
8. Entfernen Sie das Bördelwerkzeug und die
Bördelform und prüfen Sie dann das Rohrende auf
Risse und gleichmässige Bördelung.
Schritt 4: Rohre verbinden
Achten Sie beim Anschließen der Kältemittelleitungen
darauf, kein übermäßiges Drehmoment anzuwenden
oder die Leitungen in irgendeiner Weise zu verformen.
Sie sollten zuerst die Niederdruckleitung und dann die
Hochdruckleitung anschließen.
MINIMALER BIEGRADIUS
Beim Biegen von Kältemittelleitungen beträgt der
Mindestbiegeradius 10 cm.
Radius ≥10cm (4i n )
Anweisungen zum Anschließen der Rohrleitungen
an das Innengerät
1. Richten Sie die Mitte der beiden Rohre aus, die Sie
verbinden möchten.
Inneneinheitsrohrleitung Überwurfmutter Rohr
A (mm)
Min. Max.
1,6 (0,063 Zoll)
1,8 (0,07 Zoll)
A
Rohr
