Anschluss Des Lichtschranken-Arrays - SICK VMS4200-x MID Ergänzende Betriebsanleitung

5.6

Anschluss des Lichtschranken-Arrays

8026365/V1-0/2022-03|SICK
Irrtümer und Änderungen vorbehalten

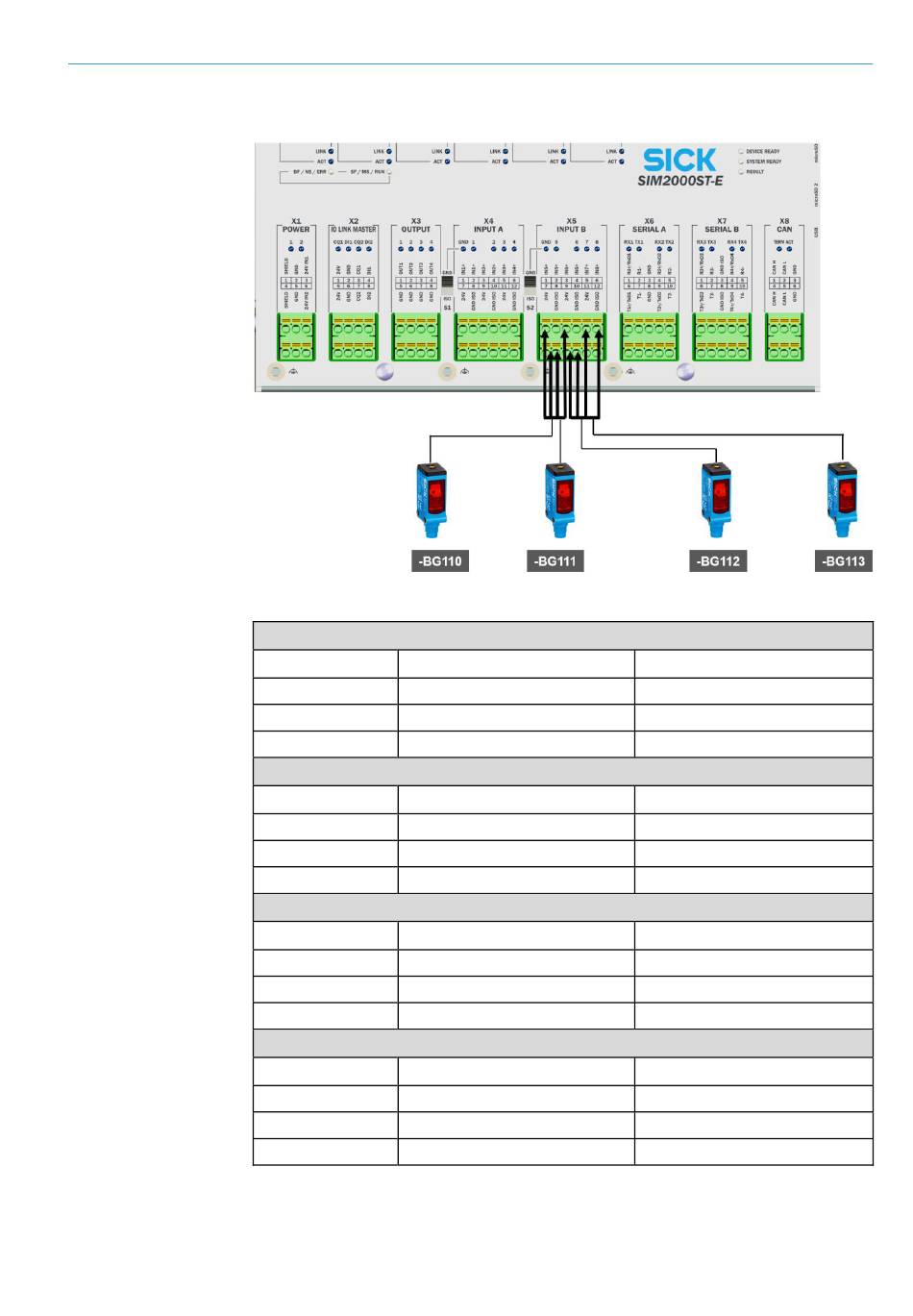

Abb. 85: Anschluss Lichtschranken-Array
Anschluss -BG110
Aderfarbe Anschlussklemme
Weiß X5 INPUT B
Braun X5 INPUT B
Blau X5 INPUT B
Anschluss -BG111
Aderfarbe Anschlussklemme
Weiß X5 INPUT B
Braun X5 INPUT B
Blau X5 INPUT B
Anschluss -BG112
Aderfarbe Anschlussklemme
Weiß X5 INPUT B
Braun X5 INPUT B
Blau X5 INPUT B
Anschluss -BG113
Aderfarbe Anschlussklemme
Weiß X5 INPUT B
Braun X5 INPUT B
Blau X5 INPUT B
Tab. 11: Anschluss Lichtschranken-Array
ELEKTROINSTALLATION
Anschluss
1 IN5+
7 24 V
8 GND ISO (X5)
Anschluss
3 IN6+
7 24 V
8 GND ISO (X5)
Anschluss
5 IN7+
9 24 V
10 GND ISO (X5)
Anschluss
6 IN8+
9 24 V
10 GND ISO (X5)
