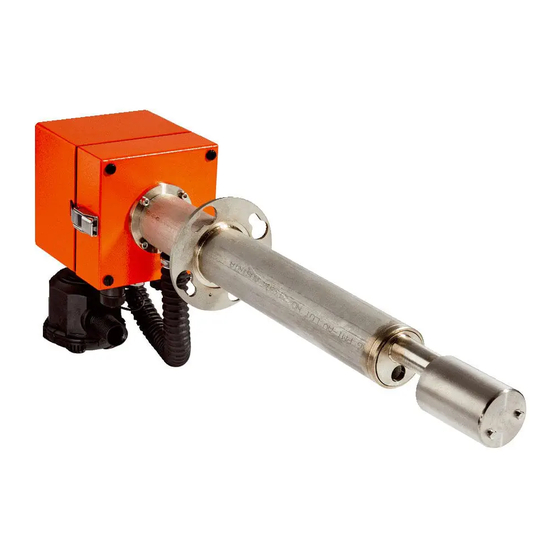

SICK DUSTHUNTER SP30 Betriebsanleitung
Streulicht-staubmessgeräte
Verwandte Anleitungen für SICK DUSTHUNTER SP30
Inhaltszusammenfassung für SICK DUSTHUNTER SP30
- Seite 1 MMMBETRIEBSANLEITUNG MMMI B E T R I E B S A N L E I T U N G DUSTHUNTER SP30 Streulicht-Staubmessgeräte DUSTHUNTER SP30, DUSTHUNTER SP30 LM, DUSTHUNTER SP30 DM...
-
Seite 2: Hersteller
© SICK Engineering GmbH. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK Engineering GmbH. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Gerätekonfiguration ..................24 2.3.1 Sende-Empfangseinheit ...............24 SOPAS ET (PC-Programm) ................24 Montage und Installation................25 Projektierung ....................25 8021461/ZXE4/V1-2/2018-04 | SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 4 4.3.3 Verbindung zum Gerät über USB-Leitung ........47 4.3.3.1 DUSTHUNTER COM-Port finden........ 48 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 6.3.6 Laser austauschen ...............76 Spezifikationen ..................79 Konformitäten ....................79 Zulassungen ....................79 Technische Daten ..................80 8021461/ZXE4/V1-2/2018-04 | SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 6 Verbrauchsteile für 2-jährigen Betrieb ............93 Ersatzteile ..................... 93 7.7.1 Sende-Empfangseinheit ............... 93 7.7.2 Spülluftversorgung ............... 93 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 7: Wichtige Hinweise
Nie direkt in den Strahlengang blicken. ▸ Laserstrahl nicht auf Personen richten. ▸ Auf Reflexionen des Laserstrahls achten. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 8: Symbole Und Dokumentkonventionen
Das Messsystem DUSTHUNTER SP30 ist nicht zugelassen zum Betrieb in explosions- ● gefährdeten Bereichen. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Verantwortung Des Anwenders
▸ die vorgeschriebenen Wartungs- und Inspektionsarbeiten von qualifiziertem und erfahrenem Personal regelmäßig durchgeführt werden. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 10 Elektrischer Anschluss Das Gerät muss gemäß EN 61010-1 durch einen Trennschalter/Leistungsschalter abge- schaltet werden können. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 11: Produktbeschreibung
Empfänger Messvolumen Sender ca. 15° 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 12: Dämpfungszeit
20 s Messung von Nullwert und Kontrollwert ● je 180 s Ausgabe der ermittelten Werte (deaktivierbar über SOPAS ET) ● B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Nullwertmessung
Durch eine hohe Anzahl an Intensitätswechseln, die statistisch ausgewertet werden, wird der Kontrollwert mit hoher Genauigkeit bestimmt. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 14: Gerätekomponenten
Seite 38 [2] Instrumentenluft bauseits (frei von Staub, Öl, Feuchtigkeit, nicht korrosiv) B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 15 Entfällt bei vorhandener Option MCU *** Information auf Anfrage ** Ausführung Tri-Clamp und 1“-Gewinde nicht dargestellt 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 16: Sende-Empfangseinheit
Leckagemonitor zur Filterkontrolle (nach DIN EN 15859) DUSTHUNTER SP30 DM Staubmonitor zur Filterkontrolle (nach DIN EN 15859) B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 17 - NNXX: ohne Sonder- und Mustergeräte - S: Standard - X: Sondergerät - M: Mustergerät 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 18 Beim Einsatz im Außenbereich ist eine Wetterschutzhaube unbedingt erforder- lich. Damit wird das Ansaugen von Regenwasser vermieden (siehe „Wetter- schutzhauben“, Seite 91). B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
- Seite 19 PRODUKTBESCHREIBUNG Abb. 5: Schnittstellen und I/O 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 20 Sende-Empfangseinheit Standardausführung Flansch mit Rohr Nennlänge 435 / 735 mm Nennlänge B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 21: Komponenten Für Montage Sende-Empfangseinheit
Flansch mit Schnellverschluss (Tri-Clamp) 1“-Muffe Dichtung Tri-Clamp-Flansch Schnellverschluss 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 22: Option Integrierte Spüllufteinheit
Für den Einsatz im Freien ist eine Wetterschutzhaube erforderlich (siehe „Wetterschutz- hauben“, Seite 91). B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Adapter Für Instrumentenluftversorgung
Toleranz arbeitet das Messsystem korrekt. Die für die Überprüfung benötig- ten Filtergläser mit Halterung sind einschließlich Tragekoffer und Anleitung lieferbar. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 24: Gerätekonfiguration
SOPAS ET wird auf der Produkt-CD mitgeliefert. Alternativ können Sie SOPAS ET kostenlos von der SICK-Homepage herunterladen (Menü: "DOWNLOADS"). B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK... -
Seite 25: Montage Und Installation
Grenzwerte gemäß technischen Umgebungsbedingungen Falls notwendig: Daten Sonnenschutz vorsehen ● Gerätekomponenten einhausen oder ● isolieren 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 26 Versorgung vorse- Leitungsquerschnitte und Absicherung versorgung Daten (siehe „Technische Daten“, entsprechend auslegen. planen Seite B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 27: Montage
Die Rohrlänge muss in Abhängigkeit von der Gastemperatur zur Nennlänge der vorgese- henen Sende-Empfangseinheit passen (siehe „Flansch mit Rohr“, Seite 21). !▸ Rohre nicht kürzen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 28: Tri-Clamp-Anschweißklemmstutzen Einbauen
Kanal analog Flansch mit Rohr ca. 1° Schweißnaht Kanalwand B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 29: Einbaumaße Im Kanal
> 100 DUSTHUNTER SP30 Flansch mit Rohr Nennlänge 735 mm > 40 > 100 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 30: Durchzuführende Arbeiten
(siehe Abb. 11). ▸ Flanschöffnung nach dem Anbau abdecken, um den Austritt von Gas zu verhindern. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Anpassung An Die Strömungsrichtung
2 Flanschschrauben lockern, die anderen zwei entfernen (siehe Bild). ▸ Lanze 90° nach links drehen. ▸ 4 Flanschschrauben wieder montieren. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 32: Komponenten Für Spülluftversorgung Montieren
▸ Der Luftfilter muss vor Inbetriebnahme mit Spannband an der Gebläseeinheit befestigt werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 33: Einbau An Die Messstelle
Wetterschutzhaube von oben aufsetzen. ▸ Halteriegel in die Gegenstücke seitlich einführen, drehen und einrasten lassen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 34: Option Steuereinheit Mcu Montieren
(Messwarte o.ä.) einzubauen. Die Kommunikation mit dem Messsystem für Parametrie- rung oder Erkennung von Störungs- oder Fehlerursachen wird damit erheblich erleichtert. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK... -
Seite 35: Option Externe Spüllufteinheit Montieren
Stahlrohr 50 x 5 DIN 2391 Kanal Freiraum für Wetterschutzhaube (550) > 160 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 36: Elektrische Installation
Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verant- wortung des Errichters des Systems. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK... -
Seite 37: Allgemeine Hinweise, Voraussetzungen
Analogausgang / +20 mA Relais 3 Schließer -24 V DC COM Relais Schirm Gnd u. Schirm 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 38: Geräteanzeigen / Anschlüsse
Schlauchschelle D32-52 sichern. ▸ Zweite Austrittsöffnung am Y-Verteiler mit der Abdeckkappe verschließen. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 39 Im Zweifelsfall und bei Sonderausführungen hat die mit dem Motor mitgelieferte Betriebsanleitung Vorrang vor anderen Angaben. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 40: Spülung Mit Instrumentenluft
2 mm 3 ... 6 G 1/4“ 1 Spülluftstutzen der Sende-Empfangseinheit 2 Reduzierdüse B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 41: Option Rückstromsperre Installieren
Bei Spülluftausfall sollte auch bei installierter Rückstromsperre das Gerät umgehend aus dem Kanal entfernt werden oder die Spülluftversorgung wiederhergestellt werden. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 42: Inbetriebnahme Und Parametrierung
Strom bei Wartung 4 mA Strom bei Störung 2 mA Ausgabe Störstrom auf AO B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 43: Einfache Inbetriebnahme (Ohne Sopas Et)
Gehäuseverschluss ▸ Am geöffneten Gerät können Sie die im Bild beschriebenen Einstellungen vornehmen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 44 – Variabel Messbereich 1: 0 … 75 mg/m³ Grenzwert 1: 50 mg/m³ – Variabel Messbereich 2: 0 … 750 mg/m³ Grenzwert 1: 500 mg/m³ B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK...
- Seite 45 Terminierung für Modbus am Steckverbinder 1. Die Terminierungsjumper müssen für eine Terminierung der RS485 gesteckt werden. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 46: Spüllufteinheit Kontrollieren
Anzeigen, Abfragen sowie für Inbetriebnahme bzw. Anpassung an kundenspezifische Anforderungen und Diagnose notwendiger Para- Autorisierter Bediener meter. Voreingestelltes Passwort: sickoptic B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 47: Sopas Verbindung Zum Gerät Herstellen
„DUSTHUNTER COM-Port finden“, Seite 48 9 Einen Namen für diese Suche vergeben. 10 „Fertig stellen“ 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 48: Dusthunter Com-Port Finden
6 Verbinden Sie nun die MCU mit dem Laptop/PC. Ein neuer COM-Port erscheint. Diesen COM-Port für die Kommunikation benutzen. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 49: Inbetriebnahme / Parametrierung Sende-Empfangseinheit
„Wartung“ ist teilweise einstellbar (siehe „Applikationsparameter einstellen“, Seite bzw. unter (siehe „Werkseinstellungen“, Seite 42) beschrieben. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 50: Applikationsparameter Einstellen
Freie Eingabe der Koeffizienten für Kalibrierung siehe „Kalibrierung für Messung Kalibrierfunktion 2. Staubkonzentration“, Seite 59 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 51: Modbus Parametrierung
1 … 247 Adressraum Baudrate 9600 Einstellbare Busgeschwindigkeit 19200 38400 57600 Byte Schnittstelleneinstellung für: Datenbits/Parität/Stoppbits 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 52: Filterüberwachung
Es wird auf ein Startsignal zur Filterüberwachung gewartet. Reinigungszyklus (Steckverbinder 2) Reinigungszyklus aktiv Filterüberwachung läuft B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 53 Synchronsignal (DI4) Impulsintervall Verzögerung Filterriss Normale Abreinigungsimpulse Grenzwert 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 54: Protokolle
SOPAS sollte neu mit dem Gerät verbunden werden bzw. alle Parameter müssen neu eingelesen werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 55: Messwertanzeige, Diagnose Und Kontrollwerte
Wichtige Geräteinformation für Service- und Supportzwecke können hier abgelesen wer- den. Bitte halten Sie diese Daten bei Anfragen zum Produkt immer bereit. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 56: Messwertausgabe Und Sensorinformation
Einige Menüs sind nur bei angeschlossener integrierter Spüllufteinheit sichtbar und wer- den am Standardgerät ausgeblendet. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 57 Diese kann manuell auch am DI2 ausgelöst werden, wenn sich das Gerät im Messbetrieb befindet. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 58: Testausgaben
Bei negativem Test ist ein Platinenwechsel der Prozessorkarte erforderlich bzw. es sollte der SICK Service kontaktiert werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 59: Kalibrierung Für Messung Staubkonzentration
Regressionsfaktoren cc2, cc1 und cc0 aus K2, K1 und K0 zu bestimmen. cc2 SL cc1 SL 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 60 Nach Eingabe Sende-Empfangseinheit wieder in Zustand „Messung“ setzen). Der gewählte Messbereich kann bei dieser Verfahrensweise später beliebig umparame- triert werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 61: Datensicherung In Sopas Et
Zur Analyse der Gerätefunktion und Erkennung möglicher Störungen kann ein Diagnose- protokoll erstellt werden. Beispiel für Parameterprotokoll 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 62: Wartung
● Laserausrichtung prüfen -> 3 Monate ● Wartung der Spülluftversorgung -> 6 Monate ● B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 63: Benötigte Hilfsmittel
● Ersatzluftfilter, Vorfilter (für Ansaugung) ● Maulschlüssel SW 7 zur Kontrolle der Laserausrichtung ● 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 64: Wartung Der Sende-Empfangseinheit
Empfängerlinse (3) reinigen. Abb. 27: Reinigung der optischen Grenzflächen Nennlängen 180/280 mm B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 65: Laserausrichtung Überprüfen
Messung beeinflussen. ▸ Falls nötig Laserausrichtung anpassen (siehe „Laserausrichtung einstellen“, Seite 76). 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 66 Abb. 29: Laserausrichtung überprüfen DHSP30 Flansche mit Rohr DHSP30 Tri-Clamp oder 1“ Gewinde Öffnung für Lichtfalle Laserstrahl B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 67: Wartung Der Spülluftversorgung
Filterkasten vom Gerät nehmen und den Deckel öffnen. ▸ Filter herausnehmen und prüfen, ggf. tauschen, Filterkasten innen reinigen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 68: Option Externe Spüllufteinheit
Gehäuse beachten. ▸ Spülluftschlauch wieder am Filterausgang mit Schlauchschelle befestigen. ▸ Das Gebläse wieder einschalten. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 69: Außerbetriebsetzung
Steckverbinder der Anschlussleitungen mit geeigneten Hilfsmitteln vor Schmutz und Nässe schützen. ▸ Spülluftschlauch gegen Eindringen von Schmutz und Nässe sichern. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 70: Störungsbehebung
Wenn das Gerät in Störung ist, sind die Messwerte nicht mehr gültig. Um weiter zu messen, muss die Störung behoben werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK... -
Seite 71: Warnungen Und Störungen Der Sende-Empfangseinheit
Warnung wird nach einem Neustart wiederhergestellt Kopie wiederhergestellt. zum Gerät oder Spannungsausfall gelöscht. während des Schreibens der Passwörter. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 72: Störungen
(siehe „Laserausrichtung über- schwach. prüfen“, Seite 65). Laserausrichtung prüfen (siehe „Laser- ▸ ausrichtung überprüfen“, Seite 65). B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 73: Reparaturen
Art.- Nr.: 7047786 Ersatzteil für Nennlänge 435 mm / 735mm: Haube DHSP TXVX Art.- Nr.: 4052222 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 74: Schutzrohr Austauschen Bei Nennlänge 180 Und 280
Der Austausch des Mainboards ist möglich, allerdings kann nach dem Austausch die in den Spezifikationen angegebene Genauigkeit nicht mehr garantiert werden. Ersatzteil: Mainboard SP30 (siehe „Sende-Empfangseinheit“, Seite B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 75 (siehe „Datensicherung in SOPAS ET“, Seite ▸ Kontrollieren, dass die Messwerte plausibel sind und die Einstellungen den Wünschen entsprechen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 76: Laserausrichtung Einstellen
Nennlänge 435 mm -> 2095386 Nennlänge 735 mm -> 2095387 ▸ Mainboard entfernen (siehe „Mainboard tauschen“, Seite 74). B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 77 ▸ Rückseitige Kontermuttern (3) lösen und Halteschrauben (2, Anzahl 3) der Laserplatine herausdrehen. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 78 ▸ Laser einstellen (siehe „Laserausrichtung einstellen“, Seite 76). ▸ Gerät wieder in Betrieb nehmen. B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 79: Spezifikationen
DIN EN 15859 zum Einsatz als Staubmonitor zur Filterkontrolle hinter Gewebefiltern an genehmigungsbedürftigen Anlagen und Anlagen der 27. Blm SchV. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 80: Technische Daten
8,5 kg mit integrierter Spüllufteinheit und 735 mm Länge Option MCU 3,7 kg Option Steuereinheit MCU-N Option externe Spüllufteinheit 14 kg B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 81 Schutzklasse 2; Leistung < 1 mW; Wellenlänge zwischen 640 nm und 660 nm Im Temperaturbereich - 20 °C ... +50 °C Über Taupunkt 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 82: Abmessungen, Artikelnummern
Alle nicht deklarierten Maße sind in mm angegeben. 7.4.1 Sende-Empfangseinheit mit 1“ Gewinde Abb. 38: Sende-Empfangseinheit B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... - Seite 83 Sende-/Empfangseinheit DHSP30, für Montage mit 1" Gewinde, 1089201 NL280 mm, bis 220°C, mit integrierter Spüllufteinheit 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 84 SPEZIFIKATIONEN mit Tri-Clamp Abb. 40: Sende-Empfangseinheit B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
- Seite 85 Sende-/Empfangseinheit DHSP30, für Montage mit Tri-Clamp, 1089199 NL280 mm, bis 220°C, mit integrierter Spüllufteinheit 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
- Seite 86 SPEZIFIKATIONEN mit Flansch Abb. 42: Sende-Empfangseinheit mit Flansch mit integrierter Spüllufteinheit Abb. 43: Sende-Empfangseinheit B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten...
- Seite 87 Sende-/Empfangseinheit DHSP30, für Montage mit Flansch mit 1089203 Rohr, NL735 mm, bis 220°C, mit integrierter Spüllufteinheit 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten...
-
Seite 88: Montageelemente
5321370 DHSP30 Tri-Clamp NL180/280 Flanschabdeckung 1.4571 7047593 DHSP30 Flansch mit Rohr NL435 und NL735 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 89: Option Steuereinheit Mcu
Steuereinheit MCU-N2ONN00000NNNE im Wandgehäuse (orange), Versor- 1040677 gungsspannung 24 VDC, ohne Spüllufteinheit, mit Display Weitere Steuereinheiten auf Anfrage. 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 90: Option Externe Spüllufteinheit
Abb. 47: Option externe Spüllufteinheit ø Bezeichnung Artikelnummer Spüllufteinheit mit Gebläse 2BH13 und Spülluftschlauch Länge 10 m 1012409 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 91: Wetterschutzhauben
215 mm 316 mm Bezeichnung Artikelnummer Wetterschutzhaube für DHSP30 (mit und ohne integrierte Spüllufteinheit) 2095539 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... -
Seite 92: Zubehör
Zubehör für Linearitätsprüfung Bezeichnung Artikelnummer Filtermessset komplett mit Transportkoffer, Filterhalter und 5 2049045 verschiedenen Streulichtfiltern B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04| SICK Irrtümer und Änderungen vorbehalten... -
Seite 93: Verbrauchsteile Für 2-Jährigen Betrieb
Spüllufteinheit Schlauchschelle D20-32 für DHSP30 mit externer Spüllufteinheit und mit 7045039 integrierter Spüllufteinheit 8021461/ZXE4/V1-2/2018-04| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 Irrtümer und Änderungen vorbehalten... - Seite 94 Verbinden mit SOPAS ET ..............47 Wartung zurücksetzen ..............62 Wichtige Hinweise ................7 Zusätzliche Dokumentationen (Hinweise) ..........9 B E T R I E B S A N L E I T U N G | DUSTHUNTER SP30 8021461/ZXE4/V1-2/2018-04 | SICK Irrtümer und Änderungen vorbehalten...
