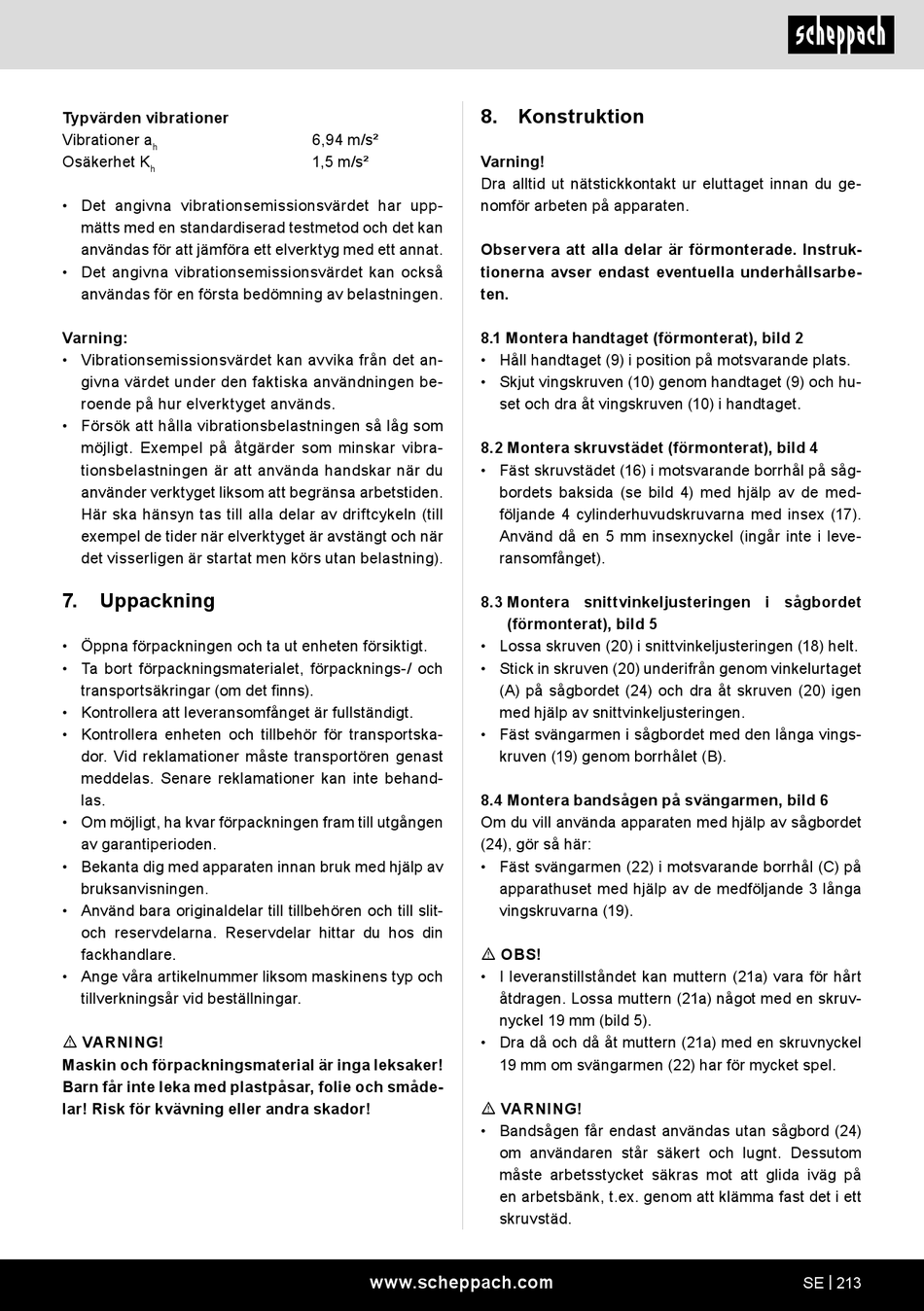

Typvärden vibrationer
Vibrationer a
h
Osäkerhet K
h
• Det angivna vibrationsemissionsvärdet har upp-
mätts med en standardiserad testmetod och det kan
användas för att jämföra ett elverktyg med ett annat.
• Det angivna vibrationsemissionsvärdet kan också
användas för en första bedömning av belastningen.
Varning:
• Vibrationsemissionsvärdet kan avvika från det an-
givna värdet under den faktiska användningen be-
roende på hur elverktyget används.
• Försök att hålla vibrationsbelastningen så låg som
möjligt. Exempel på åtgärder som minskar vibra-
tionsbelastningen är att använda handskar när du
använder verktyget liksom att begränsa arbetstiden.
Här ska hänsyn tas till alla delar av driftcykeln (till
exempel de tider när elverktyget är avstängt och när
det visserligen är startat men körs utan belastning).
7.

Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!

8. Konstruktion

6,94 m/s²
1,5 m/s² Varning!
Dra alltid ut nätstickkontakt ur eluttaget innan du ge-
nomför arbeten på apparaten.
Observera att alla delar är förmonterade. Instruk-
tionerna avser endast eventuella underhållsarbe-
ten.
8.1 Montera handtaget (förmonterat), bild 2
• Håll handtaget (9) i position på motsvarande plats.
• Skjut vingskruven (10) genom handtaget (9) och hu-
8.2 Montera skruvstädet (förmonterat), bild 4
• Fäst skruvstädet (16) i motsvarande borrhål på såg-
8.3 Montera snittvinkeljusteringen i sågbordet
• Lossa skruven (20) i snittvinkeljusteringen (18) helt.
• Stick in skruven (20) underifrån genom vinkelurtaget
• Fäst svängarmen i sågbordet med den långa vings-
8.4 Montera bandsågen på svängarmen, bild 6
Om du vill använda apparaten med hjälp av sågbordet
(24), gör så här:
• Fäst svängarmen (22) i motsvarande borrhål (C) på
m OBS!
• I leveranstillståndet kan muttern (21a) vara för hårt
• Dra då och då åt muttern (21a) med en skruvnyckel
m VARNING!
• Bandsågen får endast användas utan sågbord (24)
www.scheppach.com
set och dra åt vingskruven (10) i handtaget.
bordets baksida (se bild 4) med hjälp av de med-
följande 4 cylinderhuvudskruvarna med insex (17).
Använd då en 5 mm insexnyckel (ingår inte i leve-
ransomfånget).
(förmonterat), bild 5
(A) på sågbordet (24) och dra åt skruven (20) igen
med hjälp av snittvinkeljusteringen.
kruven (19) genom borrhålet (B).
apparathuset med hjälp av de medföljande 3 långa
vingskruvarna (19).
åtdragen. Lossa muttern (21a) något med en skruv-
nyckel 19 mm (bild 5).
19 mm om svängarmen (22) har för mycket spel.
om användaren står säkert och lugnt. Dessutom
måste arbetsstycket säkras mot att glida iväg på
en arbetsbänk, t.ex. genom att klämma fast det i ett
skruvstäd.
