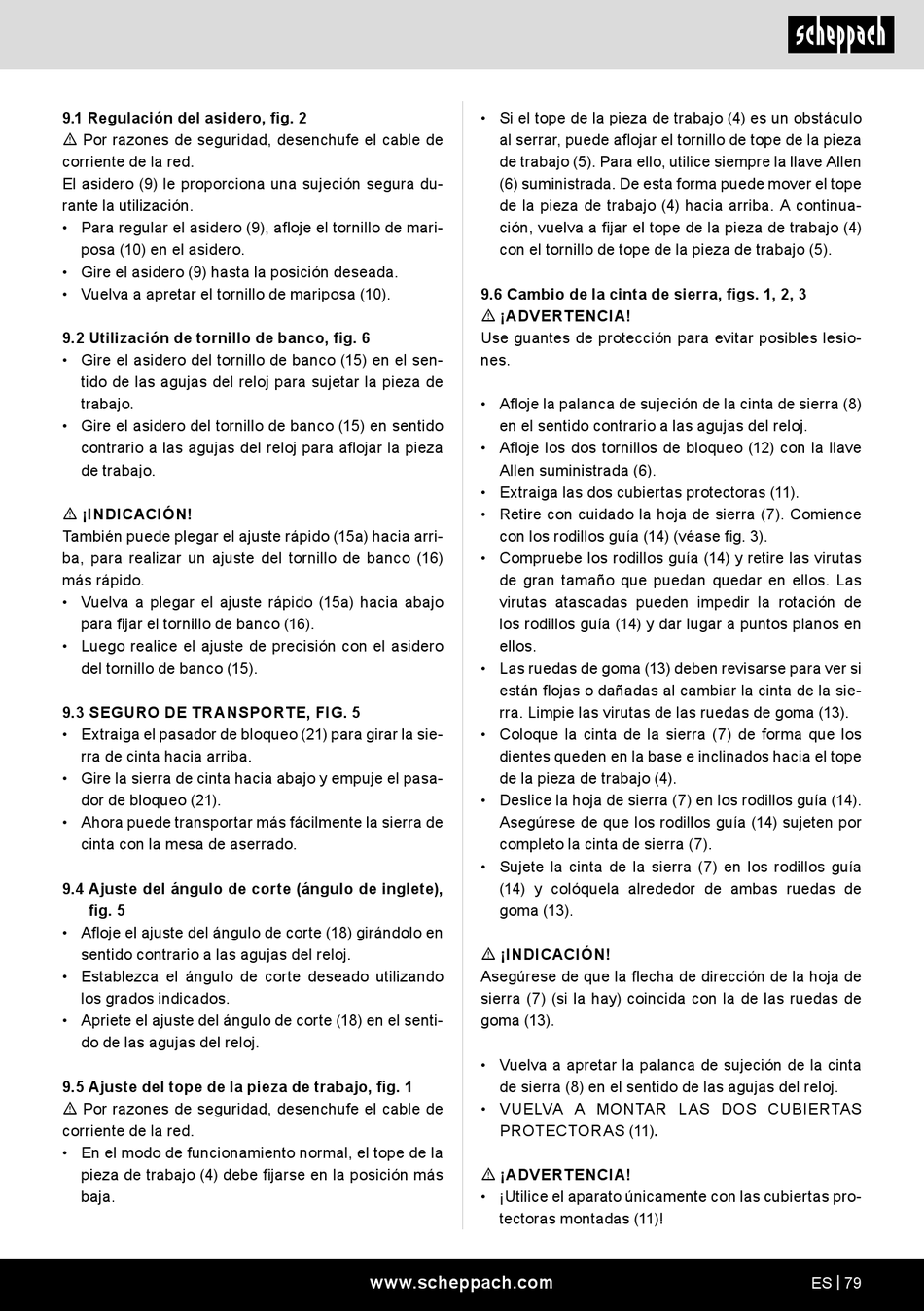

Scheppach MBS1200xts Original Bedienungsanleitung Seite 79

9.1 Regulación del asidero, fig. 2
m Por razones de seguridad, desenchufe el cable de
corriente de la red.
El asidero (9) le proporciona una sujeción segura du-
rante la utilización.
• Para regular el asidero (9), afloje el tornillo de mari-
posa (10) en el asidero.
• Gire el asidero (9) hasta la posición deseada.
• Vuelva a apretar el tornillo de mariposa (10).
9.2 Utilización de tornillo de banco, fig. 6
• Gire el asidero del tornillo de banco (15) en el sen-
tido de las agujas del reloj para sujetar la pieza de
trabajo.
• Gire el asidero del tornillo de banco (15) en sentido
contrario a las agujas del reloj para aflojar la pieza
de trabajo.
m ¡INDICACIÓN!
También puede plegar el ajuste rápido (15a) hacia arri-
ba, para realizar un ajuste del tornillo de banco (16)
más rápido.
• Vuelva a plegar el ajuste rápido (15a) hacia abajo
para fijar el tornillo de banco (16).
• Luego realice el ajuste de precisión con el asidero
del tornillo de banco (15).
9.3 SEGURO DE TRANSPORTE, FIG. 5
• Extraiga el pasador de bloqueo (21) para girar la sie-
rra de cinta hacia arriba.
• Gire la sierra de cinta hacia abajo y empuje el pasa-
dor de bloqueo (21).
• Ahora puede transportar más fácilmente la sierra de
cinta con la mesa de aserrado.
9.4 Ajuste del ángulo de corte (ángulo de inglete),
fig. 5
• Afloje el ajuste del ángulo de corte (18) girándolo en
sentido contrario a las agujas del reloj.
• Establezca el ángulo de corte deseado utilizando
los grados indicados.
• Apriete el ajuste del ángulo de corte (18) en el senti-
do de las agujas del reloj.
9.5 Ajuste del tope de la pieza de trabajo, fig. 1
m Por razones de seguridad, desenchufe el cable de
corriente de la red.
• En el modo de funcionamiento normal, el tope de la
pieza de trabajo (4) debe fijarse en la posición más
baja.
• Si el tope de la pieza de trabajo (4) es un obstáculo
al serrar, puede aflojar el tornillo de tope de la pieza
de trabajo (5). Para ello, utilice siempre la llave Allen
(6) suministrada. De esta forma puede mover el tope
de la pieza de trabajo (4) hacia arriba. A continua-
ción, vuelva a fijar el tope de la pieza de trabajo (4)
con el tornillo de tope de la pieza de trabajo (5).
9.6 Cambio de la cinta de sierra, figs. 1, 2, 3
m ¡ADVERTENCIA!
Use guantes de protección para evitar posibles lesio-
nes.
• Afloje la palanca de sujeción de la cinta de sierra (8)
en el sentido contrario a las agujas del reloj.
• Afloje los dos tornillos de bloqueo (12) con la llave
Allen suministrada (6).
• Extraiga las dos cubiertas protectoras (11).
• Retire con cuidado la hoja de sierra (7). Comience
con los rodillos guía (14) (véase fig. 3).
• Compruebe los rodillos guía (14) y retire las virutas
de gran tamaño que puedan quedar en ellos. Las
virutas atascadas pueden impedir la rotación de
los rodillos guía (14) y dar lugar a puntos planos en
ellos.
• Las ruedas de goma (13) deben revisarse para ver si
están flojas o dañadas al cambiar la cinta de la sie-
rra. Limpie las virutas de las ruedas de goma (13).
• Coloque la cinta de la sierra (7) de forma que los
dientes queden en la base e inclinados hacia el tope
de la pieza de trabajo (4).
• Deslice la hoja de sierra (7) en los rodillos guía (14).
Asegúrese de que los rodillos guía (14) sujeten por
completo la cinta de sierra (7).
• Sujete la cinta de la sierra (7) en los rodillos guía
(14) y colóquela alrededor de ambas ruedas de
goma (13).
m ¡INDICACIÓN!
Asegúrese de que la flecha de dirección de la hoja de
sierra (7) (si la hay) coincida con la de las ruedas de
goma (13).
• Vuelva a apretar la palanca de sujeción de la cinta
de sierra (8) en el sentido de las agujas del reloj.
• VUELVA A MONTAR LAS DOS CUBIERTAS
PROTECTORAS (11).
m ¡ADVERTENCIA!
• ¡Utilice el aparato únicamente con las cubiertas pro-
tectoras montadas (11)!
