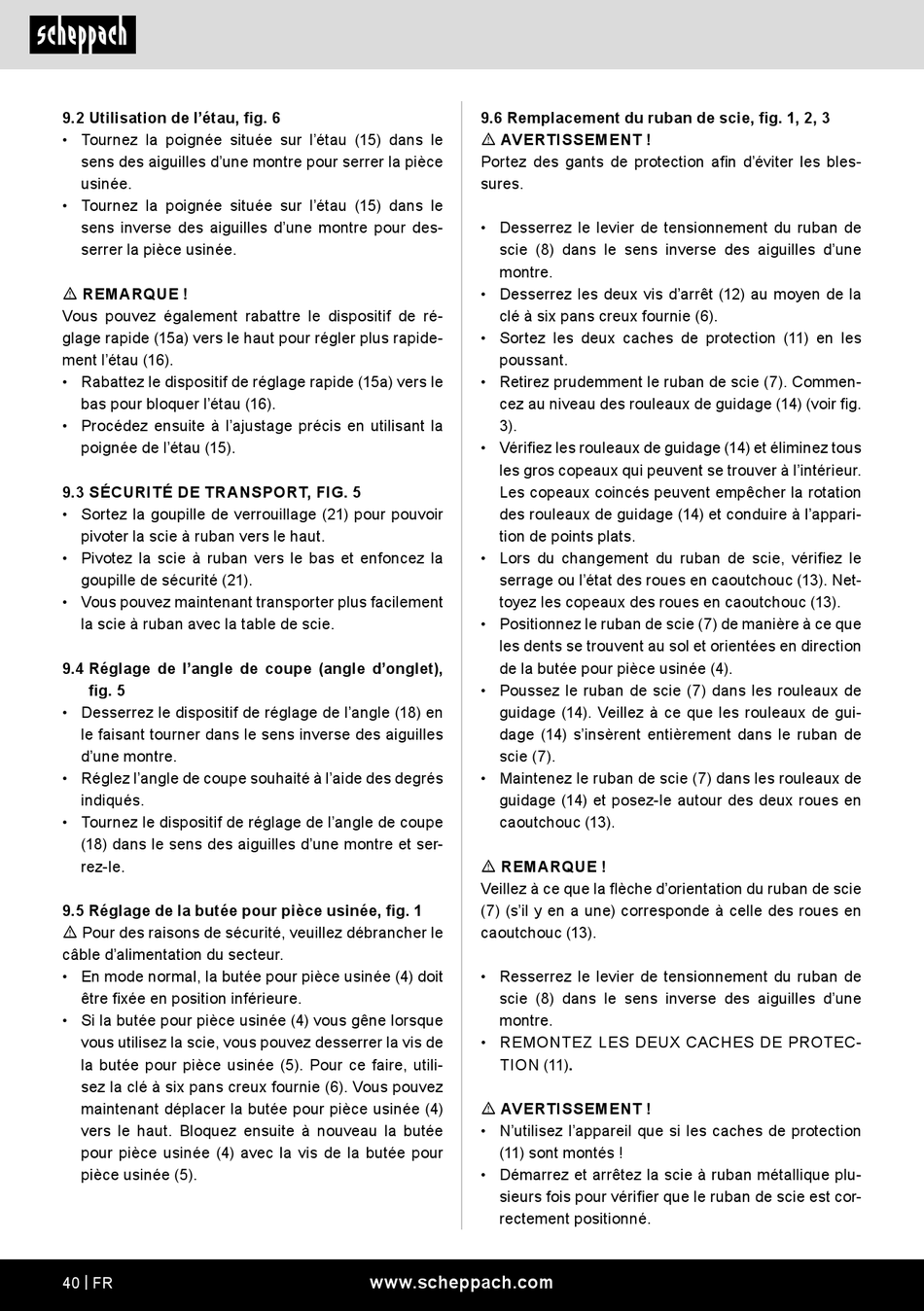

Scheppach MBS1200xts Original Bedienungsanleitung Seite 40

9.2 Utilisation de l'étau, fig. 6
• Tournez la poignée située sur l'étau (15) dans le
sens des aiguilles d'une montre pour serrer la pièce
usinée.
• Tournez la poignée située sur l'étau (15) dans le
sens inverse des aiguilles d'une montre pour des-
serrer la pièce usinée.
m REMARQUE !
Vous pouvez également rabattre le dispositif de ré-
glage rapide (15a) vers le haut pour régler plus rapide-
ment l'étau (16).
• Rabattez le dispositif de réglage rapide (15a) vers le
bas pour bloquer l'étau (16).
• Procédez ensuite à l'ajustage précis en utilisant la
poignée de l'étau (15).
9.3 SÉCURITÉ DE TRANSPORT, FIG. 5
• Sortez la goupille de verrouillage (21) pour pouvoir
pivoter la scie à ruban vers le haut.
• Pivotez la scie à ruban vers le bas et enfoncez la
goupille de sécurité (21).
• Vous pouvez maintenant transporter plus facilement
la scie à ruban avec la table de scie.
9.4 Réglage de l'angle de coupe (angle d'onglet),
fig. 5
• Desserrez le dispositif de réglage de l'angle (18) en
le faisant tourner dans le sens inverse des aiguilles
d'une montre.
• Réglez l'angle de coupe souhaité à l'aide des degrés
indiqués.
• Tournez le dispositif de réglage de l'angle de coupe
(18) dans le sens des aiguilles d'une montre et ser-
rez-le.
9.5 Réglage de la butée pour pièce usinée, fig. 1
m Pour des raisons de sécurité, veuillez débrancher le
câble d'alimentation du secteur.
• En mode normal, la butée pour pièce usinée (4) doit
être fixée en position inférieure.
• Si la butée pour pièce usinée (4) vous gêne lorsque
vous utilisez la scie, vous pouvez desserrer la vis de
la butée pour pièce usinée (5). Pour ce faire, utili-
sez la clé à six pans creux fournie (6). Vous pouvez
maintenant déplacer la butée pour pièce usinée (4)
vers le haut. Bloquez ensuite à nouveau la butée
pour pièce usinée (4) avec la vis de la butée pour
pièce usinée (5).
40 | FR
9.6 Remplacement du ruban de scie, fig. 1, 2, 3
m AVERTISSEMENT !
Portez des gants de protection afin d'éviter les bles-
sures.
• Desserrez le levier de tensionnement du ruban de
scie (8) dans le sens inverse des aiguilles d'une
montre.
• Desserrez les deux vis d'arrêt (12) au moyen de la
clé à six pans creux fournie (6).
• Sortez les deux caches de protection (11) en les
poussant.
• Retirez prudemment le ruban de scie (7). Commen-
cez au niveau des rouleaux de guidage (14) (voir fig.
3).
• Vérifiez les rouleaux de guidage (14) et éliminez tous
les gros copeaux qui peuvent se trouver à l'intérieur.
Les copeaux coincés peuvent empêcher la rotation
des rouleaux de guidage (14) et conduire à l'appari-
tion de points plats.
• Lors du changement du ruban de scie, vérifiez le
serrage ou l'état des roues en caoutchouc (13). Net-
toyez les copeaux des roues en caoutchouc (13).
• Positionnez le ruban de scie (7) de manière à ce que
les dents se trouvent au sol et orientées en direction
de la butée pour pièce usinée (4).
• Poussez le ruban de scie (7) dans les rouleaux de
guidage (14). Veillez à ce que les rouleaux de gui-
dage (14) s'insèrent entièrement dans le ruban de
scie (7).
• Maintenez le ruban de scie (7) dans les rouleaux de
guidage (14) et posez-le autour des deux roues en
caoutchouc (13).
m REMARQUE !
Veillez à ce que la flèche d'orientation du ruban de scie
(7) (s'il y en a une) corresponde à celle des roues en
caoutchouc (13).
• Resserrez le levier de tensionnement du ruban de
scie (8) dans le sens inverse des aiguilles d'une
montre.
• REMONTEZ LES DEUX CACHES DE PROTEC-
TION (11).
m AVERTISSEMENT !
• N'utilisez l'appareil que si les caches de protection
(11) sont montés !
• Démarrez et arrêtez la scie à ruban métallique plu-
sieurs fois pour vérifier que le ruban de scie est cor-
rectement positionné.
