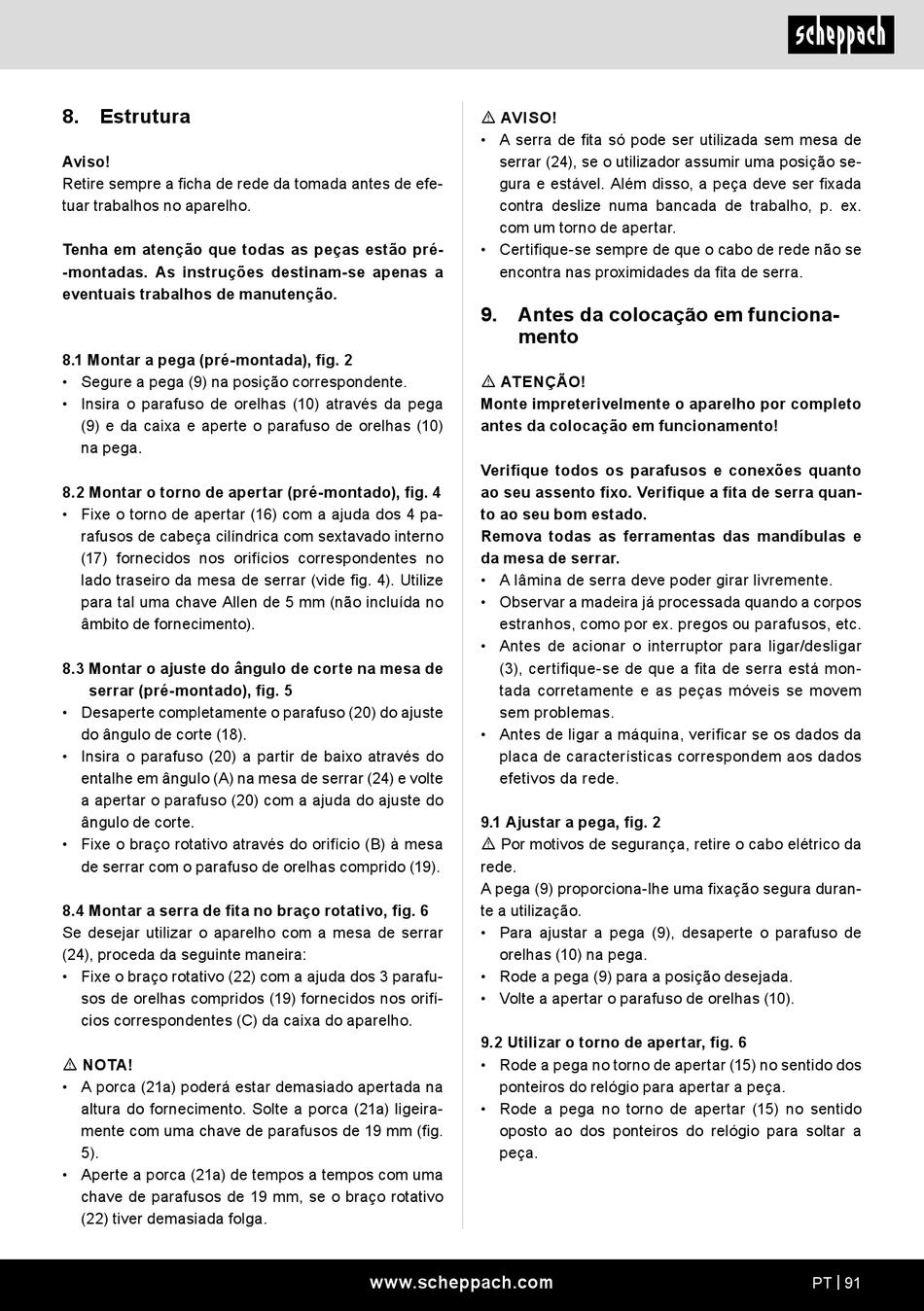

8. Estrutura

Aviso!
Retire sempre a ficha de rede da tomada antes de efe-
tuar trabalhos no aparelho.
Tenha em atenção que todas as peças estão pré-
-montadas. As instruções destinam-se apenas a
eventuais trabalhos de manutenção.
8.1 Montar a pega (pré-montada), fig. 2
• Segure a pega (9) na posição correspondente.
• Insira o parafuso de orelhas (10) através da pega
(9) e da caixa e aperte o parafuso de orelhas (10)
na pega.
8.2 Montar o torno de apertar (pré-montado), fig. 4
• Fixe o torno de apertar (16) com a ajuda dos 4 pa-
rafusos de cabeça cilíndrica com sextavado interno
(17) fornecidos nos orifícios correspondentes no
lado traseiro da mesa de serrar (vide fig. 4). Utilize
para tal uma chave Allen de 5 mm (não incluída no
âmbito de fornecimento).
8.3 Montar o ajuste do ângulo de corte na mesa de
serrar (pré-montado), fig. 5
• Desaperte completamente o parafuso (20) do ajuste
do ângulo de corte (18).
• Insira o parafuso (20) a partir de baixo através do
entalhe em ângulo (A) na mesa de serrar (24) e volte
a apertar o parafuso (20) com a ajuda do ajuste do
ângulo de corte.
• Fixe o braço rotativo através do orifício (B) à mesa
de serrar com o parafuso de orelhas comprido (19).
8.4 Montar a serra de fita no braço rotativo, fig. 6
Se desejar utilizar o aparelho com a mesa de serrar
(24), proceda da seguinte maneira:
• Fixe o braço rotativo (22) com a ajuda dos 3 parafu-
sos de orelhas compridos (19) fornecidos nos orifí-
cios correspondentes (C) da caixa do aparelho.
m NOTA!
• A porca (21a) poderá estar demasiado apertada na
altura do fornecimento. Solte a porca (21a) ligeira-
mente com uma chave de parafusos de 19 mm (fig.
5).
• Aperte a porca (21a) de tempos a tempos com uma
chave de parafusos de 19 mm, se o braço rotativo
(22) tiver demasiada folga.
m AVISO!
• A serra de fita só pode ser utilizada sem mesa de
serrar (24), se o utilizador assumir uma posição se-
gura e estável. Além disso, a peça deve ser fixada
contra deslize numa bancada de trabalho, p. ex.
com um torno de apertar.
• Certifique-se sempre de que o cabo de rede não se
encontra nas proximidades da fita de serra.
9. Antes da colocação em funciona-
mento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Verifique todos os parafusos e conexões quanto
ao seu assento fixo. Verifique a fita de serra quan-
to ao seu bom estado.
Remova todas as ferramentas das mandíbulas e
da mesa de serrar.
• A lâmina de serra deve poder girar livremente.
• Observar a madeira já processada quando a corpos
estranhos, como por ex. pregos ou parafusos, etc.
• Antes de acionar o interruptor para ligar/desligar
(3), certifique-se de que a fita de serra está mon-
tada corretamente e as peças móveis se movem
sem problemas.
• Antes de ligar a máquina, verificar se os dados da
placa de características correspondem aos dados
efetivos da rede.
9.1 Ajustar a pega, fig. 2
m Por motivos de segurança, retire o cabo elétrico da
rede.
A pega (9) proporciona-lhe uma fixação segura duran-
te a utilização.
• Para ajustar a pega (9), desaperte o parafuso de
orelhas (10) na pega.
• Rode a pega (9) para a posição desejada.
• Volte a apertar o parafuso de orelhas (10).
9.2 Utilizar o torno de apertar, fig. 6
• Rode a pega no torno de apertar (15) no sentido dos
ponteiros do relógio para apertar a peça.
• Rode a pega no torno de apertar (15) no sentido
oposto ao dos ponteiros do relógio para soltar a
peça.
