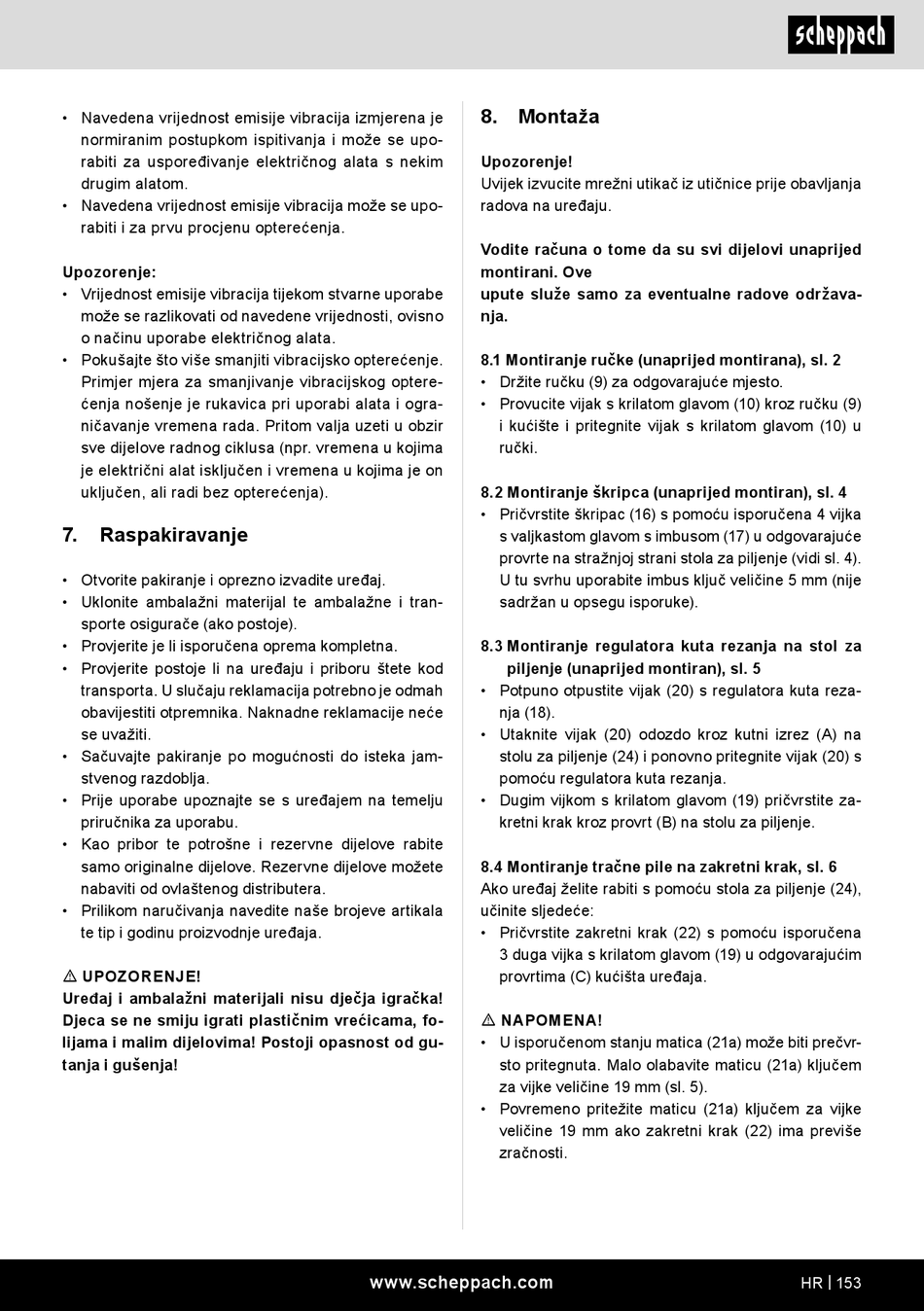

• Navedena vrijednost emisije vibracija izmjerena je
normiranim postupkom ispitivanja i može se upo-
rabiti za uspoređivanje električnog alata s nekim
drugim alatom.
• Navedena vrijednost emisije vibracija može se upo-
rabiti i za prvu procjenu opterećenja.
Upozorenje:
• Vrijednost emisije vibracija tijekom stvarne uporabe
može se razlikovati od navedene vrijednosti, ovisno
o načinu uporabe električnog alata.
• Pokušajte što više smanjiti vibracijsko opterećenje.
Primjer mjera za smanjivanje vibracijskog optere-
ćenja nošenje je rukavica pri uporabi alata i ogra-
ničavanje vremena rada. Pritom valja uzeti u obzir
sve dijelove radnog ciklusa (npr. vremena u kojima
je električni alat isključen i vremena u kojima je on
uključen, ali radi bez opterećenja).
7.

Raspakiravanje

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m UPOZORENJE!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža
Upozorenje!
Uvijek izvucite mrežni utikač iz utičnice prije obavljanja
radova na uređaju.
Vodite računa o tome da su svi dijelovi unaprijed
montirani. Ove
upute služe samo za eventualne radove održava-
nja.
8.1 Montiranje ručke (unaprijed montirana), sl. 2
• Držite ručku (9) za odgovarajuće mjesto.
• Provucite vijak s krilatom glavom (10) kroz ručku (9)
i kućište i pritegnite vijak s krilatom glavom (10) u
ručki.
8.2 Montiranje škripca (unaprijed montiran), sl. 4
• Pričvrstite škripac (16) s pomoću isporučena 4 vijka
s valjkastom glavom s imbusom (17) u odgovarajuće
provrte na stražnjoj strani stola za piljenje (vidi sl. 4).
U tu svrhu uporabite imbus ključ veličine 5 mm (nije
sadržan u opsegu isporuke).
8.3 Montiranje regulatora kuta rezanja na stol za
piljenje (unaprijed montiran), sl. 5
• Potpuno otpustite vijak (20) s regulatora kuta reza-
nja (18).
• Utaknite vijak (20) odozdo kroz kutni izrez (A) na
stolu za piljenje (24) i ponovno pritegnite vijak (20) s
pomoću regulatora kuta rezanja.
• Dugim vijkom s krilatom glavom (19) pričvrstite za-
kretni krak kroz provrt (B) na stolu za piljenje.
8.4 Montiranje tračne pile na zakretni krak, sl. 6
Ako uređaj želite rabiti s pomoću stola za piljenje (24),
učinite sljedeće:
• Pričvrstite zakretni krak (22) s pomoću isporučena
3 duga vijka s krilatom glavom (19) u odgovarajućim
provrtima (C) kućišta uređaja.
m NAPOMENA!
• U isporučenom stanju matica (21a) može biti prečvr-
sto pritegnuta. Malo olabavite maticu (21a) ključem
za vijke veličine 19 mm (sl. 5).
• Povremeno pritežite maticu (21a) ključem za vijke
veličine 19 mm ako zakretni krak (22) ima previše
zračnosti.
