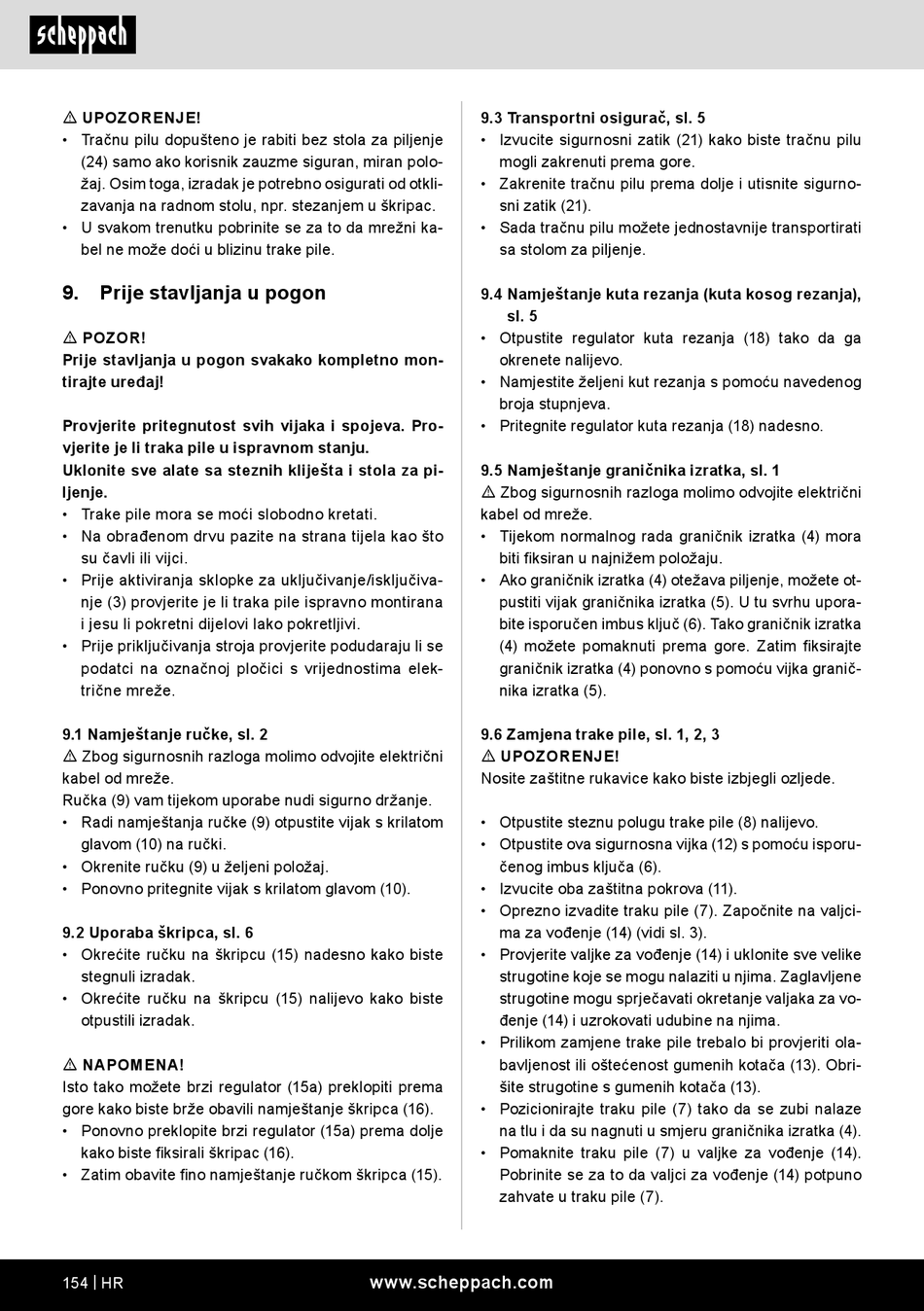

m UPOZORENJE!
• Tračnu pilu dopušteno je rabiti bez stola za piljenje
(24) samo ako korisnik zauzme siguran, miran polo-
žaj. Osim toga, izradak je potrebno osigurati od otkli-
zavanja na radnom stolu, npr. stezanjem u škripac.
• U svakom trenutku pobrinite se za to da mrežni ka-
bel ne može doći u blizinu trake pile.
9.

Prije stavljanja u pogon

m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Provjerite pritegnutost svih vijaka i spojeva. Pro-
vjerite je li traka pile u ispravnom stanju.
Uklonite sve alate sa steznih kliješta i stola za pi-
ljenje.
• Trake pile mora se moći slobodno kretati.
• Na obrađenom drvu pazite na strana tijela kao što
su čavli ili vijci.
• Prije aktiviranja sklopke za uključivanje/isključiva-
nje (3) provjerite je li traka pile ispravno montirana
i jesu li pokretni dijelovi lako pokretljivi.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima elek-
trične mreže.
9.1 Namještanje ručke, sl. 2
m Zbog sigurnosnih razloga molimo odvojite električni
kabel od mreže.
Ručka (9) vam tijekom uporabe nudi sigurno držanje.
• Radi namještanja ručke (9) otpustite vijak s krilatom
glavom (10) na ručki.
• Okrenite ručku (9) u željeni položaj.
• Ponovno pritegnite vijak s krilatom glavom (10).
9.2 Uporaba škripca, sl. 6
• Okrećite ručku na škripcu (15) nadesno kako biste
stegnuli izradak.
• Okrećite ručku na škripcu (15) nalijevo kako biste
otpustili izradak.
m NAPOMENA!
Isto tako možete brzi regulator (15a) preklopiti prema
gore kako biste brže obavili namještanje škripca (16).
• Ponovno preklopite brzi regulator (15a) prema dolje
kako biste fiksirali škripac (16).
• Zatim obavite fino namještanje ručkom škripca (15).
154 | HR
9.3 Transportni osigurač, sl. 5
• Izvucite sigurnosni zatik (21) kako biste tračnu pilu
mogli zakrenuti prema gore.
• Zakrenite tračnu pilu prema dolje i utisnite sigurno-
sni zatik (21).
• Sada tračnu pilu možete jednostavnije transportirati
sa stolom za piljenje.
9.4 Namještanje kuta rezanja (kuta kosog rezanja),
sl. 5
• Otpustite regulator kuta rezanja (18) tako da ga
okrenete nalijevo.
• Namjestite željeni kut rezanja s pomoću navedenog
broja stupnjeva.
• Pritegnite regulator kuta rezanja (18) nadesno.
9.5 Namještanje graničnika izratka, sl. 1
m Zbog sigurnosnih razloga molimo odvojite električni
kabel od mreže.
• Tijekom normalnog rada graničnik izratka (4) mora
biti fiksiran u najnižem položaju.
• Ako graničnik izratka (4) otežava piljenje, možete ot-
pustiti vijak graničnika izratka (5). U tu svrhu upora-
bite isporučen imbus ključ (6). Tako graničnik izratka
(4) možete pomaknuti prema gore. Zatim fiksirajte
graničnik izratka (4) ponovno s pomoću vijka granič-
nika izratka (5).
9.6 Zamjena trake pile, sl. 1, 2, 3
m UPOZORENJE!
Nosite zaštitne rukavice kako biste izbjegli ozljede.
• Otpustite steznu polugu trake pile (8) nalijevo.
• Otpustite ova sigurnosna vijka (12) s pomoću isporu-
čenog imbus ključa (6).
• Izvucite oba zaštitna pokrova (11).
• Oprezno izvadite traku pile (7). Započnite na valjci-
ma za vođenje (14) (vidi sl. 3).
• Provjerite valjke za vođenje (14) i uklonite sve velike
strugotine koje se mogu nalaziti u njima. Zaglavljene
strugotine mogu sprječavati okretanje valjaka za vo-
đenje (14) i uzrokovati udubine na njima.
• Prilikom zamjene trake pile trebalo bi provjeriti ola-
bavljenost ili oštećenost gumenih kotača (13). Obri-
šite strugotine s gumenih kotača (13).
• Pozicionirajte traku pile (7) tako da se zubi nalaze
na tlu i da su nagnuti u smjeru graničnika izratka (4).
• Pomaknite traku pile (7) u valjke za vođenje (14).
Pobrinite se za to da valjci za vođenje (14) potpuno
zahvate u traku pile (7).
