CYBEX 525AT Arc Trainer Bedienungsanleitung Seite 21

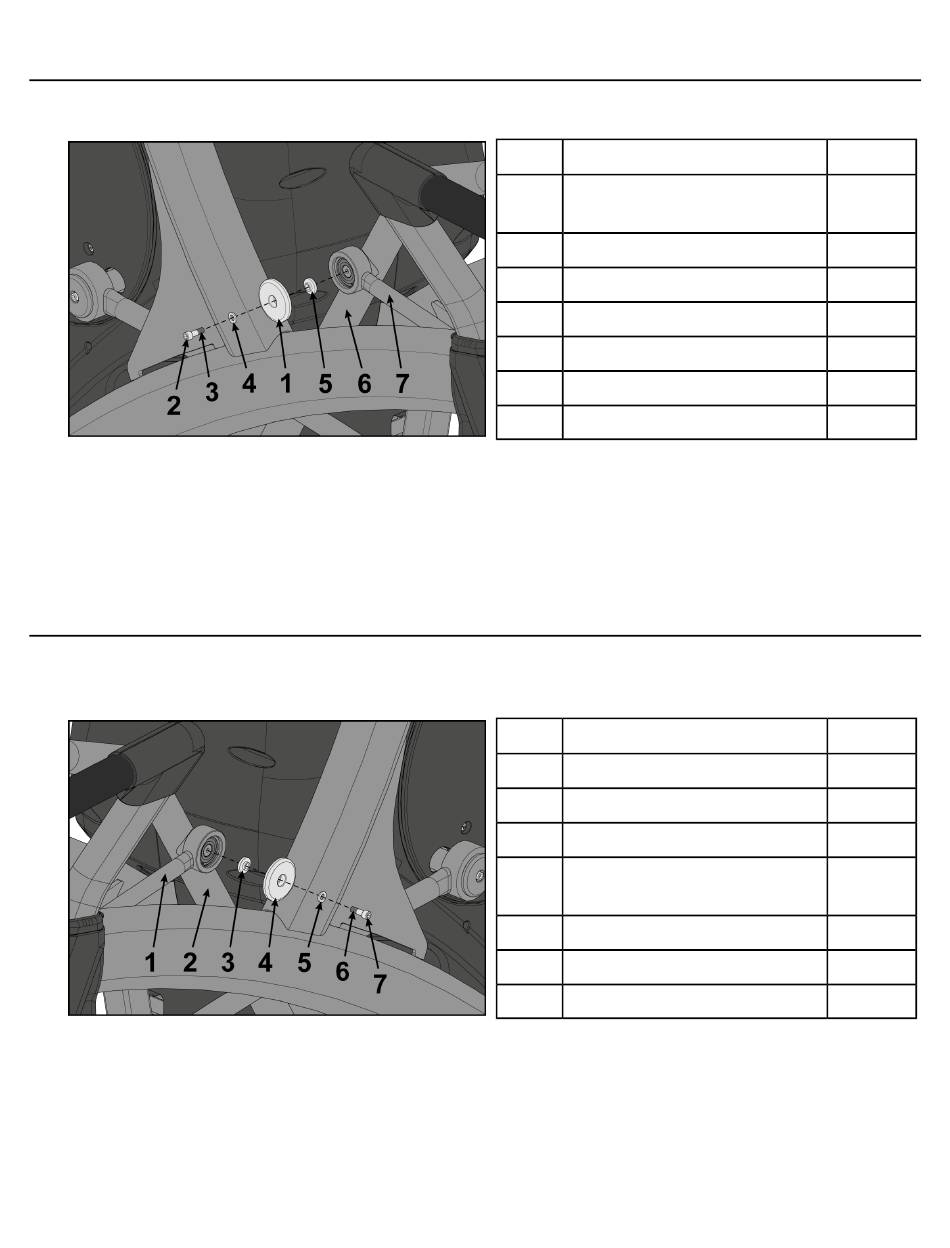

Montage der linken Verbindungsstange
1. Drehen Sie das linke Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf den
linken Arm.
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und
denFlanschabstandhalter mit einem 3/16" Inbusschlüssel.
4. Ziehen Sie die Schraube auf ein Minimum von 90 in/lbs an.
Montieren Sie die linke Verbindungsstange
1. Drehen Sie das rechte Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf
den linken Arm.
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und
denFlanschabstandhalter mit einem 3/16" Inbusschlüssel.
Cybex 525AT Arc Trainer Teilnummer 5525-1 G
Seite 21 von 70
Beschreibung
Abdeckung für Verbindungs-
1
stange
2 Schraube
3 Loctite
4 Unterlegscheibe
5 Flanschabstandhalter
6 Linker Arm
7 Linke Verbindungsstange
Beschreibung
1 Rechte Verbindungsstange
2 Rechter Arm
3 Flanschabstandhalter
Abdeckung für Verbindungs-
4
stange
5 Beilagscheibe
6 Loctite
7 Schraube
Menge
1
1
1
1
1
1
1
Menge
1
1
1
1
1
1
1
