CYBEX 525AT Arc Trainer Bedienungsanleitung Seite 16

Das Gerät heben und verschieben
1. Große Schrauben und Versandstützen entfernen. Verpackungsmaterial noch auf den Gestängearmen
angebracht lassen. Das schützt die Lackierung vor Kratzern beim Aufbau.
2. Halten Sie die hinteren Abstellstützen fest und heben Sie das Gerät mit je einer Person auf jeder
Seite an.
3. Heben Sie die hinteren Abstellstützen an, sodass die vorderen Transporträder über den Boden
rollen können.
Wenden Sie die korrekte Hebemethode an.
4. Schieben Sie das Gerät zur vorgesehenen Stelle.
5. Senken Sie hinteren Abstellstützen.

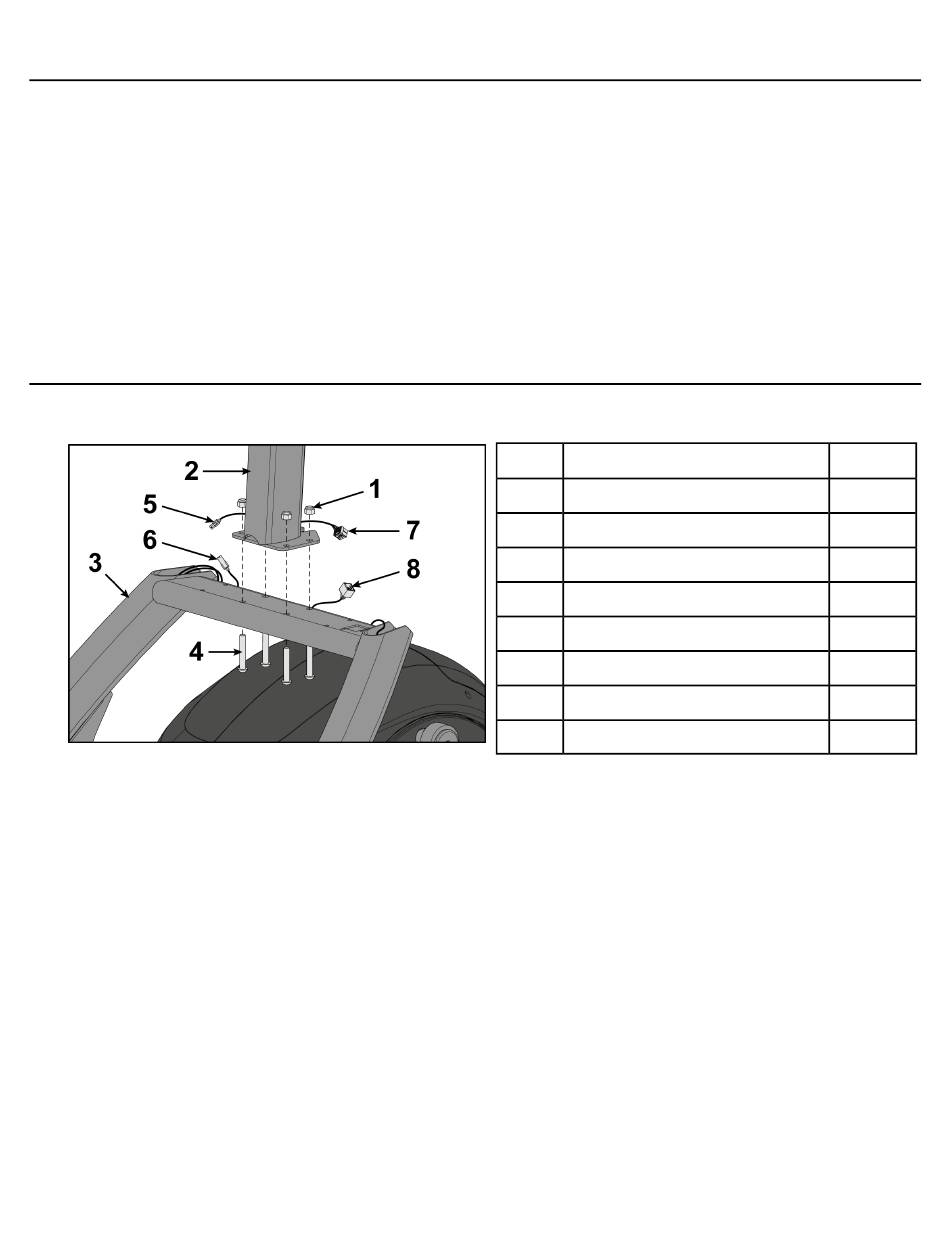

Installieren Sie die Konsolenbauteile
1. Die Konsole auf dem Rahmen in Position bringen. Klemmen Sie nicht die Kabel ein, wenn Sie die
Konsole unten ansetzen.
2. Die vier Schraubbolzen in den Rahmen und die Konsole stecken (von unten).
3. Schrauben Sie die vier Klemmmuttern auf die Schrauben per Hand.
4. Ziehen Sie die vier Schrauben und Klemmmuttern mit einem 7/32" Inbusschlüssel und einem 9/16"
Gabelschlüssel fest.
5. Schließen Sie das untere Anzeigenkabel an das untere Herzfrequenzkabel an.
6. Schließen Sie das obere Anzeigenkabel an das untere Anzeigenkabel an.
Cybex 525AT Arc Trainer Teilnummer 5525-1 G
Seite 16 von 70
Beschreibung
1 Kontermuttern
2 Konsole
3 Rahmen
4 Schrauben
5 Oberes Herzfrequenzkabel
6 Unteres Herzfrequenzkabel
7 Kabel für obere Anzeige
8 Kabel für untere Anzeige
Menge
4
1
1
4
1
1
1
1
