8. Pneumatischer Anschluß
ACHTUNG !
Die einwandfreie Funktion der pneumatischen Aggregate ist nur
gewährleistet, wenn der Netzdruck 8 bis 10 bar beträgt.
Der Betriebsdruck der Spezialnähmaschine beträgt 6 bar.
1
2
3
6
4
8
2
10
4
Pneumatik-Anschlußpaket
Unter der Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlußpaket für
Gestelle mit Druckluft-Wartungseinheit erhältlich.
Es beinhaltet folgende Bauteile:
–
Anschlußschlauch, 5 m lang Ø = 9 mm
–
Schlauchtüllen und Schlauchbinder
–
Kupplungsdose und Kupplungsstecker
–
Wartungseinheit mit Manometer und Druckregler

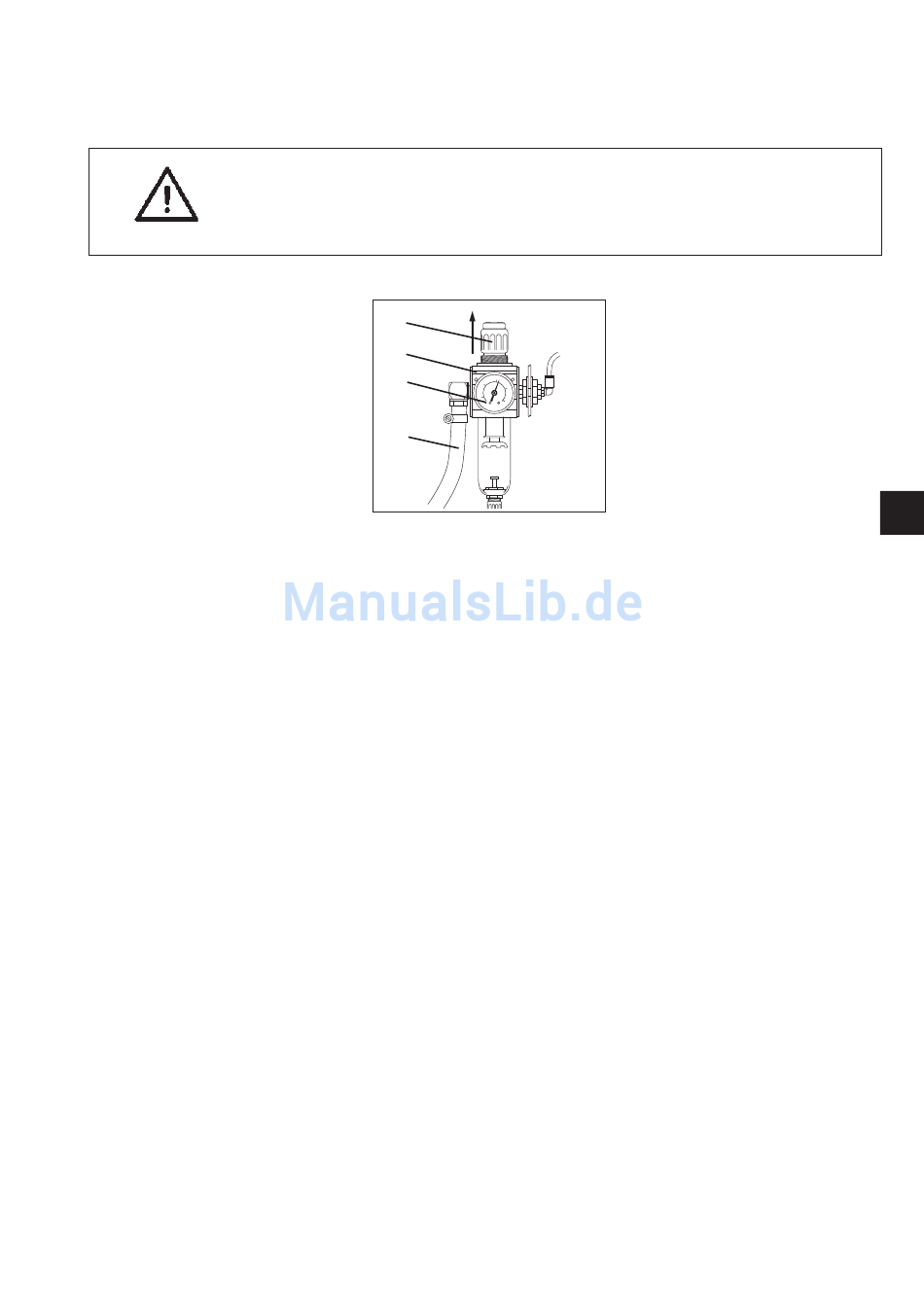

Druckluft-Wartungseinheit anschließen
–
Druckluft-Wartungseinheit 2 mit Winkel, Schrauben und Lasche an
der Gestellstrebe befestigen.
–
Druckluft-Wartungseinheit mit Anschlußschlauch 4 ( Ø = 9 mm) und
Schlauchkupplung R1/4" an das Druckluftnetz anschließen.
Betriebsdruck einstellen
Der Betriebsdruck beträgt 6 bar.
Er kann auf Manometer 3 abgelesen werden.
Zum Einstellen des Betriebsdruckes Drehgriff 1 hochziehen und
verdrehen.
Druck erhöhen
Druck verringern
= Drehgriff 1 im Uhrzeigersinn drehen
= Drehgriff 1 gegen den Uhrzeigersinn drehen
