3.2 Tischplatte mit Steuerung komplettieren und am Gestell befestigen

3.3 Tischplatte erstellen

–
Oberteilstütze 15 in die Bohrung der Tischplatte einsetzen (nur bei
Klasse 171).
–
Gummiauflagen 14 für das Maschinenoberteil in die
Ausnehmungen der Tischplatte 12 einsetzen.
–
Gummiecke 13 einsetzen.
–
Schubkasten 11 mit seinen Halterungen links unter die Tischplatte
schrauben.
–
Kabelkanal 10 hinten unter die Tischplatte schrauben.
–
Positionen der Verschraubungen der Ölfangschale 2 ankörnen und
mit Holzschrauben unter dem Tischplattenausschnitt befestigen.
–
Tischplatte 12 mit Holzschrauben (B8 x 35) auf dem Gestell
befestigen.

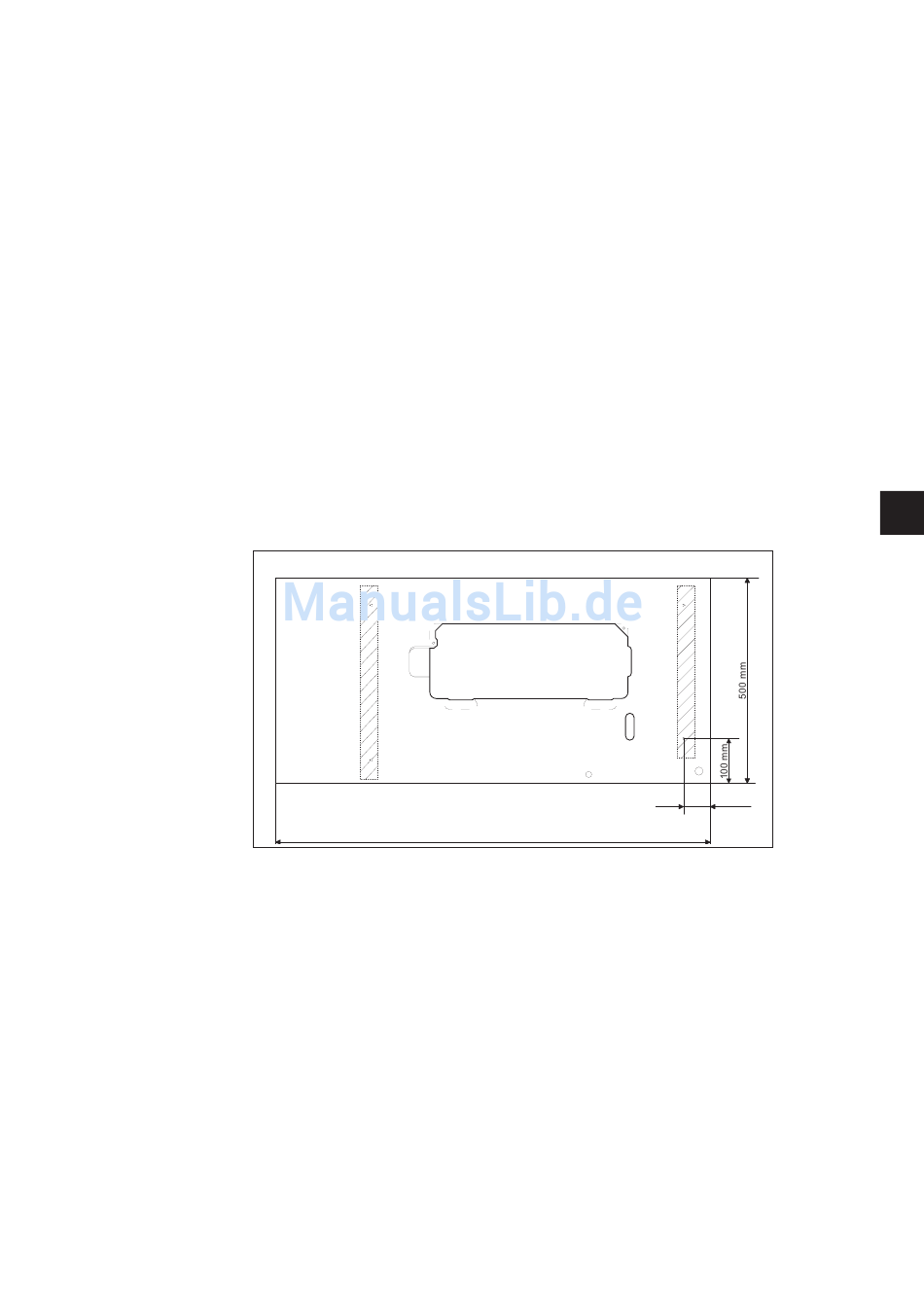

Die Ausrichtung auf dem Gestell geht aus den Maßangaben in der
Skizze hervor.
–
Garnständer 1 in die Bohrung der Tischplatte einsetzen und mit
Muttern und Unterlegscheiben befestigen.
Garnrollenhalter und Garnführungsarm montieren und ausrichten.
Garnrollenhalter und Garnführungsarm müssen senkrecht
übereinander stehen.
1 0 6 0 m m
Sollten Sie die Tischplatte selber erstellen, entnehmen Sie die
Bemaßungen aus der Abbildungen in Seite 20 bzw. 21.
