Installation

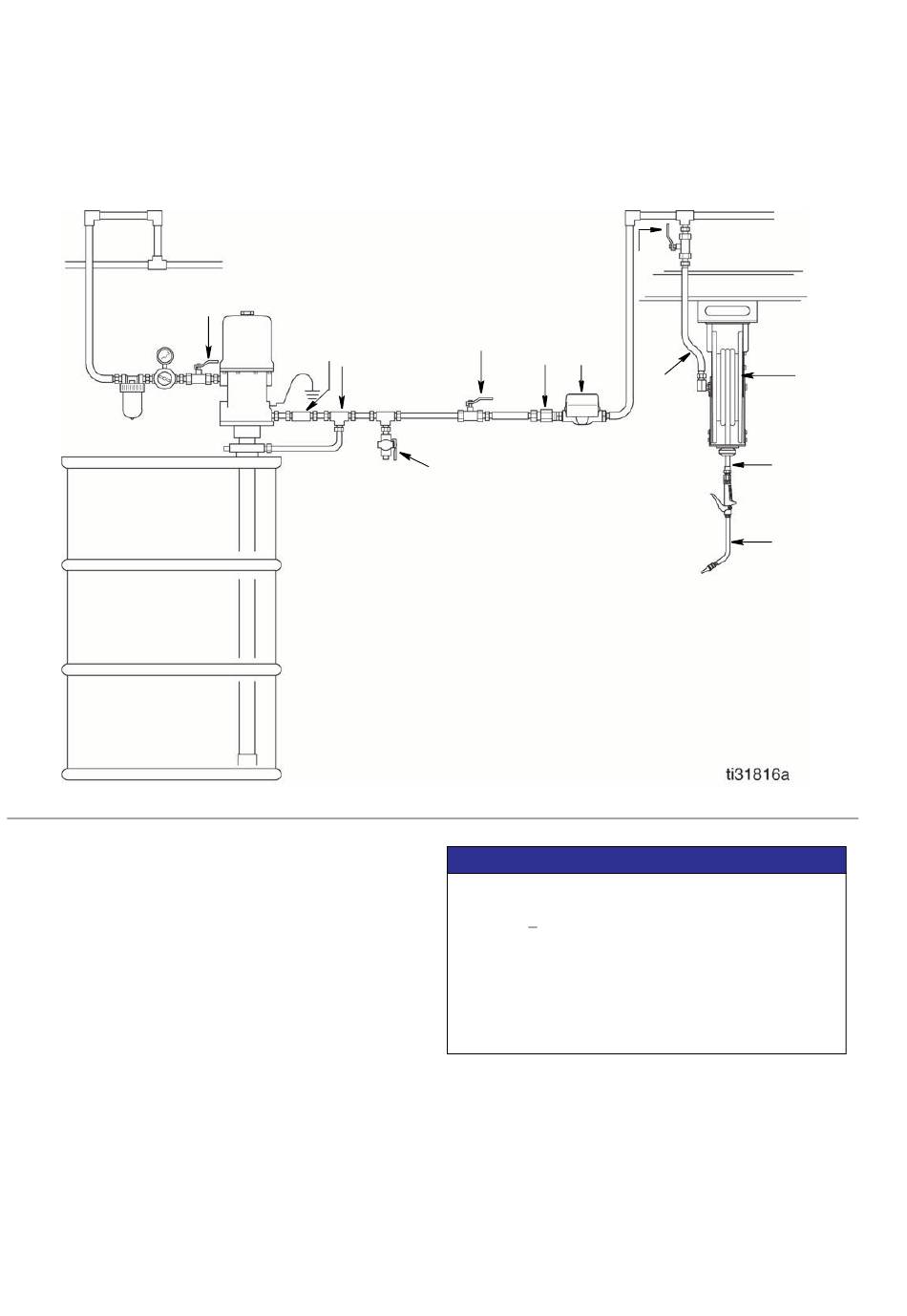

Typische Installation: IM20
Die in A . 2 gezeigte typische Installation ist nur eine Richtlinie. Bei den dargestellten Komponenten handelt es sich
BB
um typische Komponenten, die kein vollständiges Systemdesign bilden.; Kontaktieren Sie Ihren Graco-Händler zwecks
Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Dosierventile können auch
auf einer Konsole installiert werden.
A . 2
BB
Zeichenerklärung:
A Dosierventil
B Materialabsperrventil – Schlauchaufroller
C Schlauch
D Materialeinlassschlauch
E Schlauchaufroller
G Inline-Sieb
H Hauptmaterialabsperrventil
J Druckentlastungsventil
K Rückschlagventil
L Ablassventil
M Hauptlufthahn mit Entlastungsbohrung
N Inline-Dosiergerät IM20
6
M
K J
H
G
N
L
• Fittings nicht zu fest anziehen. Übermäßiges
Drehmoment führt zu Rissen des Gussteils. Fittings
nur 2,5+ 0,5 Umdrehungen nach fingerfestem Anziehen
festziehen. 9,04 N•m (80 ft.-lbs) nicht überschreiten.
• Vor dem Einbau des Geräts in der Anlage die Leitungen
gründlich durchspülen, um eine Verunreinigung und
somit eine Beschädigung oder Funktionsstörung der
Ausrüstung zu vermeiden. Siehe Spülvorgang,
Seite 8.
B
D
ACHTUNG
E
C
A
