7.2.4

Parameter - Auswertefelder

8024230/1DQS/2021-12-15 | SICK
Irrtümer und Änderungen vorbehalten
Die Ausblendungsgröße ist wie die Ansprechzeit und die Haltezeit jeweils allgemein
gültig für alle Feldsätze und deren Felder.
Parameter
Ausblendungsgröße (Blanking)
Ansprechzeit der Felder
Haltezeit der Digitalausgänge
Bei der Wahl der Ansprechzeit ist zu beachten, dass noch die interne Reaktionszeit des
Geräts hinzukommt (max. 67 ms).
Um die Auswirkungen der gemachten Einstellungen zu prüfen, in die Ansicht Feldauswer‐
tung Monitor wechseln.
Wurden die geänderten Felder wie beschrieben zum Gerät übertragen, stellt SOPAS
diese auch im Monitor dar und zeigt die verletzten Felder gelb an. Soll ein anderer
Feldsatz beobachtet werden, ist dieser zuerst über die Digitaleingänge entsprechend zu
aktivieren.

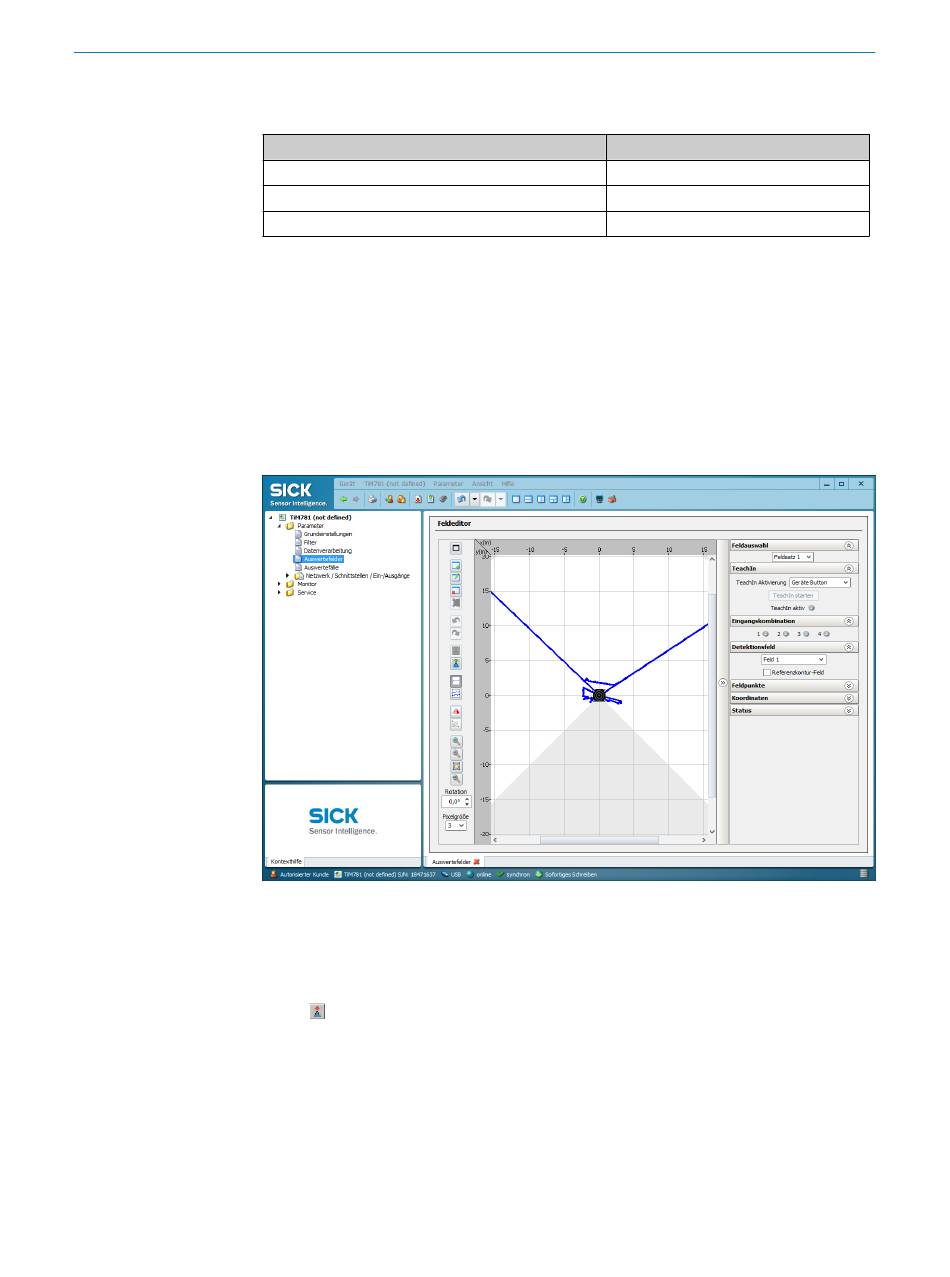

Abbildung 27: Gerätefenster: Parameter - Auswertefelder
Der Anwender kann Parameter im rechten Teil des Fensters ändern, die SOPAS sofort
(Grundeinstellung) zum Gerät überträgt.
In Form und Größe geänderte Auswertefelder sind jedoch stets manuell mit der Schalt‐
fläche auf das Gerät zu übertragen. Im Gerät sind alle geänderten Parameter vorerst
nur temporär gespeichert, auf dem PC noch nicht gespeichert.
Um die Überwachungsfelder in ihren Abmessungen zu optimieren:
1. Unter Feldauswahl z. B. den Feldsatz 1 wählen.
2. Das zu parametrierende Feld auswählen.
3. Erforderliche Optimierungen vornehmen, siehe Beschreibung in nachfolgenden
Abschnitten.
BEDIENUNG
Werkseinstellung
Querschnitt 200 mm
335 ms (5 Scans)
335 ms (5 Scans)
