Proline Promass 83X
Endress+Hauser

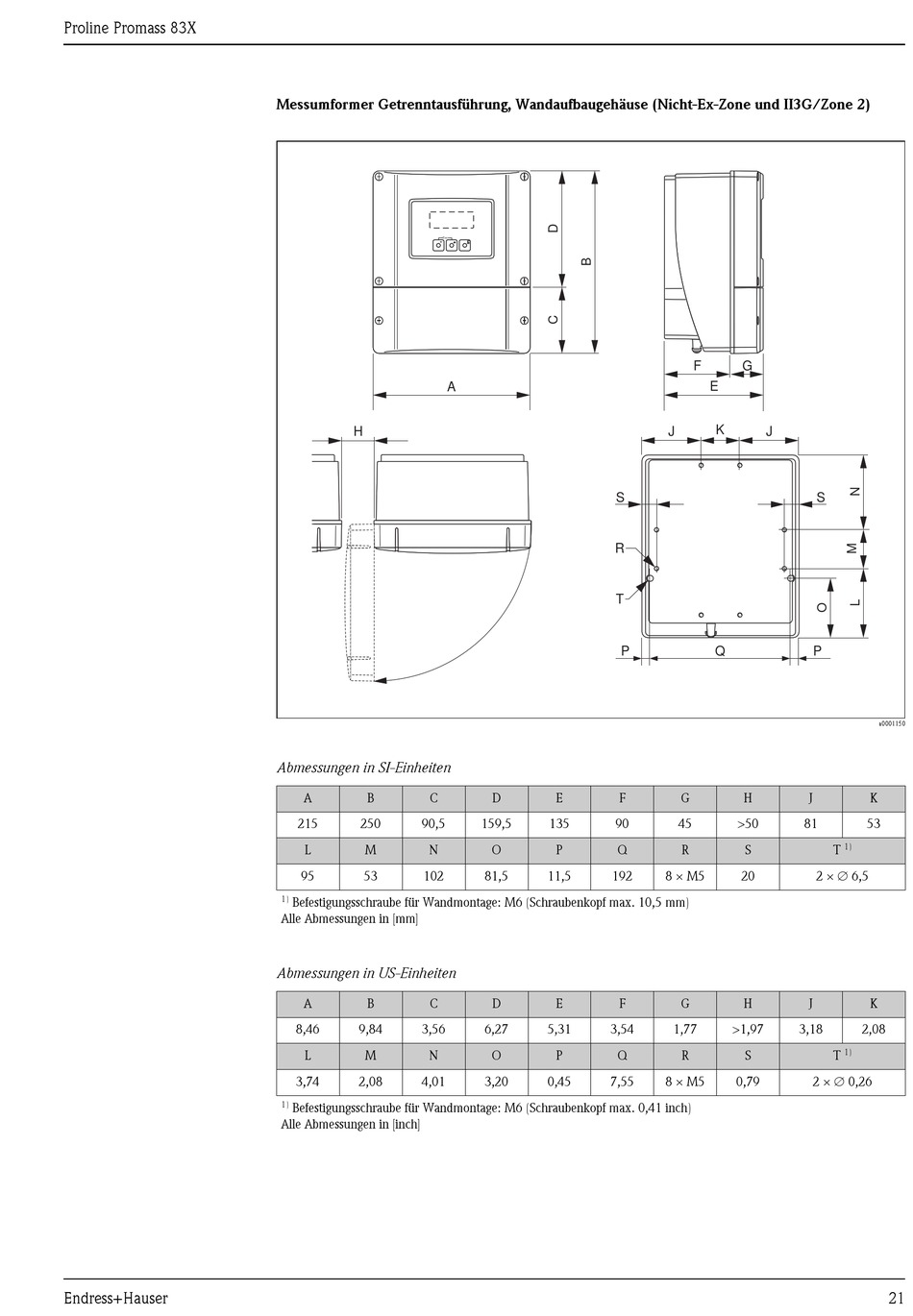

Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2)
Esc
-
A
H
Abmessungen in SI-Einheiten
A B C
215 250 90,5
L M N
95 53 102
1)
Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm)
Alle Abmessungen in [mm]
Abmessungen in US-Einheiten
A B C
8,46 9,84 3,56
L M N
3,74 2,08 4,01
1)
Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 0,41 inch)
Alle Abmessungen in [inch]
+ E
S
R
T
P
D E F
159,5 135 90
O P Q
81,5 11,5 192
D E F
6,27 5,31 3,54
O P Q
3,20 0,45 7,55
F G
E
K
J J
S
Q P
G H J
45 >50 81
R S T
2 ×  6,5
8 × M5 20
G H J
1,77 >1,97 3,18
R S T
2 ×  0,26
8 × M5 0,79
a0001150
K
53
1)
K
2,08
1)
