TI00112D/06/DE/02.14
71231045
Das robuste Hochdruck-Messgerät mit erweiterter Messumformer-
funktionalität
Anwendungsbereiche
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Hochpräzise Messung bei höchsten Prozessdrücken, voll-
ständig für On-/Offshore-Bedingungen geeignet
Geräteeigenschaften
• Messrohr aus 25Cr Duplex, 1.4410 (UNS S32750)
• Prozessdruck bis PN 250, Class 1500
• Nennweite: DN 80...150 (3...6")
• 4-zeilige, beleuchtete Anzeige mit Touch Control
• Gerät in Kompakt- oder Getrenntausführung
• HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP
Products
Technische Information

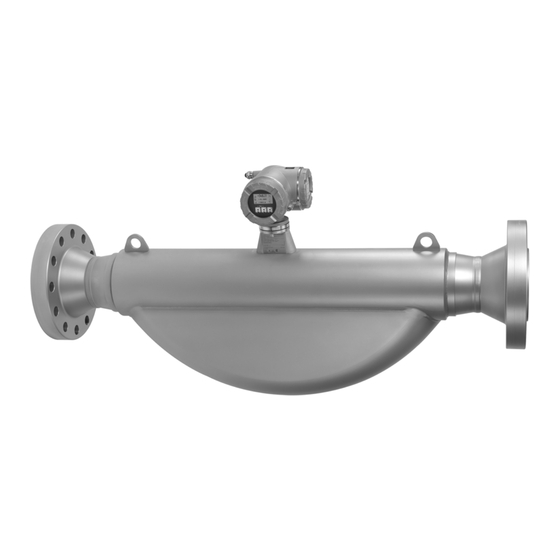

Proline Promass 83O
Coriolis-Durchflussmessgerät
Solutions
Vorteile auf einen Blick
• Maximale Sicherheit – höchste Beständigkeit gegen Span-
nungsrisskorrosion
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Sicherer Betrieb – Anzeige bietet leicht ablesbare Prozess-
informationen
• Qualität – Software für Abfüllen & Dosing, Dichte & Konzent-
ration sowie erweiterte Diagnose
• Flexible Datenübertragungsmöglichkeiten – zahlreiche
Kommunikationsarten
• Automatische Datenwiederherstellung im Servicefall
Services
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass 830
Inhaltszusammenfassung für Endress+Hauser Proline Promass 830
- Seite 1 Products Solutions Services TI00112D/06/DE/02.14 71231045 Technische Information Proline Promass 83O Coriolis-Durchflussmessgerät Das robuste Hochdruck-Messgerät mit erweiterter Messumformer- funktionalität Anwendungsbereiche Vorteile auf einen Blick • Messprinzip arbeitet unabhängig von physikalischen Mess- • Maximale Sicherheit – höchste Beständigkeit gegen Span- stoffeigenschaften wie Viskosität und Dichte nungsrisskorrosion •...
-
Seite 2: Inhaltsverzeichnis
Proline Promass 83O Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Messstoffdichtebereich ....... . 17 Messstoffdruckbereich (Nenndruck) . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promass 83O Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse ω... -
Seite 4: Messeinrichtung
Proline Promass 83O Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind ver- fügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert Messumformer Promass 83 • Vierzeilige LCD-Anzeige •... -
Seite 5: Messdynamik
Proline Promass 83O Dabei kann nie größer werden als max(G) max(F) Berechnungsbeispiel für Gas: • Messgerät: Promass O, DN 80 • Gas: Luft mit einer Dichte von 60,3 kg/m³ (bei 20 °C und 50 bar) • Messbereich (Flüssigkeit): 180000 kg/h •... - Seite 6 Proline Promass 83O HART-Protokoll Bestellmerkmal "Hilfsenergie; Anzeige", Option A, B, C, D, E, F, G, H, X, 7, 8 (HART 5) • Gültig bis Software: 3.01.XX Bestellmerkmal "Hilfsenergie; Anzeige", Option P, Q, R, S, T, U, 4, 5 (HART 7) •...
-
Seite 7: Ausfallsignal
Proline Promass 83O – 1 × Arithmetic (20 ms) – 1 × Input Selector (20 ms) – 1 × Signal Characterizer (20 ms) – 1 × Integrator (18 ms) • Anzahl VCRs: 38 • Anzahl Link Objekte im VFD: 40 •... -
Seite 8: Versorgungsspannung
Proline Promass 83O Klemmen-Nr. (Ein-/Ausgänge) Bestellmerkmal "Aus-/Eingang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Statuseingang Modbus RS485 Stromausgang 2 Stromausgang 1 Ex i, aktiv Ex i aktiv, HART Frequenzausgang Stromausgang Ex i Ex i, passiv... -
Seite 9: Elektrischer Anschluss Messeinheit
Proline Promass 83O Elektrischer Anschluss Messeinheit b d/(g) PROFIBUS PA* HART* FOUNDATION Fieldbus* PA(–)/FF(–) – 27 PA(+)/FF(+) + 26 – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) 2 N (L-) 2 L1 (L+) 1 L1 (L+) 1 PROFIBUS DP**... -
Seite 10: Elektrischer Anschluss Getrenntausführung
Proline Promass 83O Elektrischer Anschluss Getrenntausführung S1 S1 S2 S2 GND TM TM TT TT 9 10 11 12 41 42 9 10 11 12 41 42 S1 S1 S2 S2 GND TM TM TT TT a0003681 Anschluss der Getrenntausführung Wandaufbaugehäuse Messumformer: Ex-freier Bereich;... -
Seite 11: Maximale Messabweichung
Proline Promass 83O Maximale Messabweichung Berechnungsgrundlagen → 13 v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grundgenauigkeit Masse- und Volumenfluss (Flüssigkeiten) • ±0,05% v. M. (PremiumCal, für Massefluss) • ±0,10% v. M. Massefluss (Gase) ±0,35% v. -
Seite 12: Wiederholbarkeit
Proline Promass 83O Genauigkeit der Ausgänge v.M. = vom Messwert; v.E. = vom Endwert; Bei analogen Ausgängen muss die Ausgangsgenauigkeit für die Messabweichung mitbetrachtet wer- den, bei Feldbus-Ausgängen hingegen nicht (z.B. Modbus RS485, EtherNet/IP). Stromausgang Genauigkeit: Max. ±0,05 % v.E. oder ±5 μA Impuls-/Frequenzausgang Genauigkeit: Max. -
Seite 13: Berechnungsgrundlagen
Proline Promass 83O Berechnungsgrundlagen Abhängig vom Durchfluss: v.M. = vom Messwert BaseAccu = Grundgenauigkeit in % v.M. BaseRepeat = Grund-Wiederholbarkeit in % v.M. MeasValue = Messwert (Durchflusseinheit wie Nullpunktstabilität → 11) ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate (Durchflusseinheit wie Nullpunkt- Maximale Messabweichung in % v.M. -
Seite 14: Montage
Proline Promass 83O Montage Montageort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen. • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. a0003605 Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Fallleitung. -
Seite 15: Einbaulage
Proline Promass 83O Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durch- flussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Einbaulage: Vertikal Horizontal, Mess- Horizontal, Mess- umformerkopf oben umformerkopf unten a0004572 a0004576 a0004580 Ansicht V Ansicht H1 Ansicht H2 Standard,... -
Seite 16: Ein- Und Auslaufstrecken
Proline Promass 83O Ein- und Auslaufstrecken Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten Verbindungskabellänge Max. 20 m (65 ft), Getrenntausführung Spezielle Montagehinweise Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet. -
Seite 17: Umgebung
Proline Promass 83O Umgebung Umgebungstemperatur- Messaufnehmer, Messumformer: bereich • Standard: –20…+60 °C (–4…+140 °F) • Optional: –40…+60 °C (–40…+140 °F) Hinweis! • Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermei- den, insbesondere in wärmeren Klimaregionen. •... -
Seite 18: Druck-Temperatur-Kurven
Proline Promass 83O Hinweis! Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohr- bruches besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutzbehälter mit spe- ziellen "Drucküberwachungsanschlüssen" ausgestattet sind (Bestelloptionen). Mit Hilfe dieser Anschlüsse kann im Ernstfall der im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies ist insbesondere bei Hochdruck-Gasapplikationen von größter Bedeutung. -
Seite 19: Berstscheibe
Proline Promass 83O Flanschanschluss in Anlehnung an ASME B16.5 Flanschwerkstoff: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750) [psi] [bar] 4000 Cl. 1500 3600 3200 2800 2400 Cl. 900 2000 [°C] [°F] A0021181-DE Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10…15 bar (145…217,5 psi) verwendet werden. -
Seite 20: Beheizung
– Relative magnetische Permeabilität μ ≥ 300 – Blechdicke d ≥ 0,35 mm (d ≥ 0,01") • Angaben über zulässige Temperaturbereiche → 17. Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. -
Seite 21: Konstruktiver Aufbau
Proline Promass 83O Konstruktiver Aufbau Bauform, Maße Abmessungen: Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss → 22 Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G/Zone1) → 23 Messumformer Kompaktausführung, Edelstahl → 24 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) → 24 Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) →... -
Seite 22: Feldgehäuse Kompaktausführung, Pulverbeschichteter Aluminiumdruckguss
Proline Promass 83O Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss A0006996 Abmessungen in SI-Einheiten * Blindausführung (ohne Vor-Ort-Anzeige) abhängig vom jeweiligen Prozessanschluss Alle Abmessungen in [mm]; Abmessungen in US-Einheiten 3" 8,94 8,15 7,68 6,61 6,30 7,87 12,0 19,9 4" 8,94 8,15 7,68 6,61 6,30 10,0 12,8... -
Seite 23: Feldgehäuse Kompaktausführung, Pulverbeschichteter Aluminiumdruckguss (Ii2G/Zone1)
Proline Promass 83O Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G/Zone1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0015636 Abmessungen in SI-Einheiten * Blindausführung (ohne Vor-Ort-Anzeige) abhängig vom jeweiligen Prozessanschluss Alle Abmessungen in [mm]; Abmessungen in US-Einheiten 3"... -
Seite 24: Messumformer Kompaktausführung, Edelstahl
Proline Promass 83O Messumformer Kompaktausführung, Edelstahl a0002245 Abmessungen in SI- und US-Einheiten [mm] [in] [mm] [in] [mm] [in] 8,86 6,02 6,61 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant – sans sécurité... -
Seite 25: Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone Und Ii3G/Zone 2)
Proline Promass 83O Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) a0001150 Abmessungen in SI-Einheiten 90,5 159,5 >50 81,5 11,5 8 × M5 2 × ⌀ 6,5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm] Abmessungen in US-Einheiten 8,46 9,84 3,56... -
Seite 26: Messaufnehmer Getrenntausführung, Anschlussgehäuse
Proline Promass 83O Messaufnehmer Getrenntausführung, Anschlussgehäuse a0002516 Abmessungen in SI-Einheiten 118,5 137,5 118,5 137,5 118,5 137,5 Alle Abmessungen in [mm] Abmessungen in US-Einheiten 3" 4,67 5,41 6,08 4" 4,67 5,41 6,84 6" 4,67 5,41 8,36 Alle Abmessungen in [in]... -
Seite 27: Prozessanschlüsse In Si-Einheiten
Proline Promass 83O Prozessanschlüsse in SI-Einheiten Flanschanschlüsse EN (DIN), ASME B16.5 +1.5 (+0.06)* –2.0 (–0.08)* * DN 150: ±3.5 (6": ±0.14) a0002501 Maßeinheit: mm (in) Flanschanschlüsse EN (DIN) Flansch in Anlehnung an EN 1092-1 (DIN 2501) / PN 160: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750) Wahlweise mit oder ohne Nut (Form D). -
Seite 28: Flanschanschlüsse Asme B16.5
Proline Promass 83O Flanschanschlüsse ASME B16.5 Flansch in Anlehnung an ASME B16.5 / Cl 900 Sched 40/Sched 80: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750) Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm Sched 40 Sched 80 241,3 8 × Ø 25,4 45,1 190,5 78,0 73,7... -
Seite 29: Prozessanschlüsse In Us-Einheiten
Proline Promass 83O Prozessanschlüsse in US-Einheiten Flanschanschlüsse ASME B16.5 +1.5 (+0.06)* –2.0 (–0.08)* * DN 150: ±3.5 (6": ±0.14) a0002501 Maßeinheit: mm (in) Flansch in Anlehnung an ASME B16.5 / Cl 900 Sched 40/Sched 80: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750) Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm Sched 40... -
Seite 30: Gewicht
Proline Promass 83O RTJ-Flansch in Anlehnung an ASME B16.5 / Cl 1500 Sched 80: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750) Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm 10,50 39,17 8 × Ø 1,00 2,19 8,00 2,90 1,52 12,25 50,08 8 × Ø 1,38 2,43 9,50 3,83... -
Seite 31: Werkstoffe
Proline Promass 83O Werkstoffe Gehäuse Messumformer Kompaktausführung • Edelstahlgehäuse: Rostfreier Stahl, 1.4301 (304) • Edelstahlgehäuse (II2G/Zone 1): Rostfreier Stahl, 1.4404 (316/316L) • Pulverlackbeschichteter Aluminiumdruckguss • Fensterwerkstoff: Glas oder Polycarbonat Getrenntausführung • Getrenntes Feldgehäuse: pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: pulverlackbeschichteter Aluminiumdruckguss • Fensterwerkstoff: Glas Gehäuse Messaufnehmer / Schutzbehälter •... -
Seite 32: Fernbedienung
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV Anforderungen der Behörde "Australian Com- munications and Media Authority (ACMA)". -
Seite 33: Druckgerätezulassung
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser... -
Seite 34: Gerätespezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert wer- den, die eine Berstscheibe enthalten. -
Seite 35: Servicespezifisches Zubehör
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •... -
Seite 36: Ergänzende Dokumentation
Eingetragene Marke der Fieldbus FOUNDATION, Austin, USA ® Modbus Eingetragene Marke der SCHNEIDER AUTOMATION, INC. Applicator ® , FieldCare ® , Fieldcheck ® , HistoROM™, F-CHIP ® , S-DAT ® , T-DAT™ Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe... - Seite 37 Proline Promass 83O...
