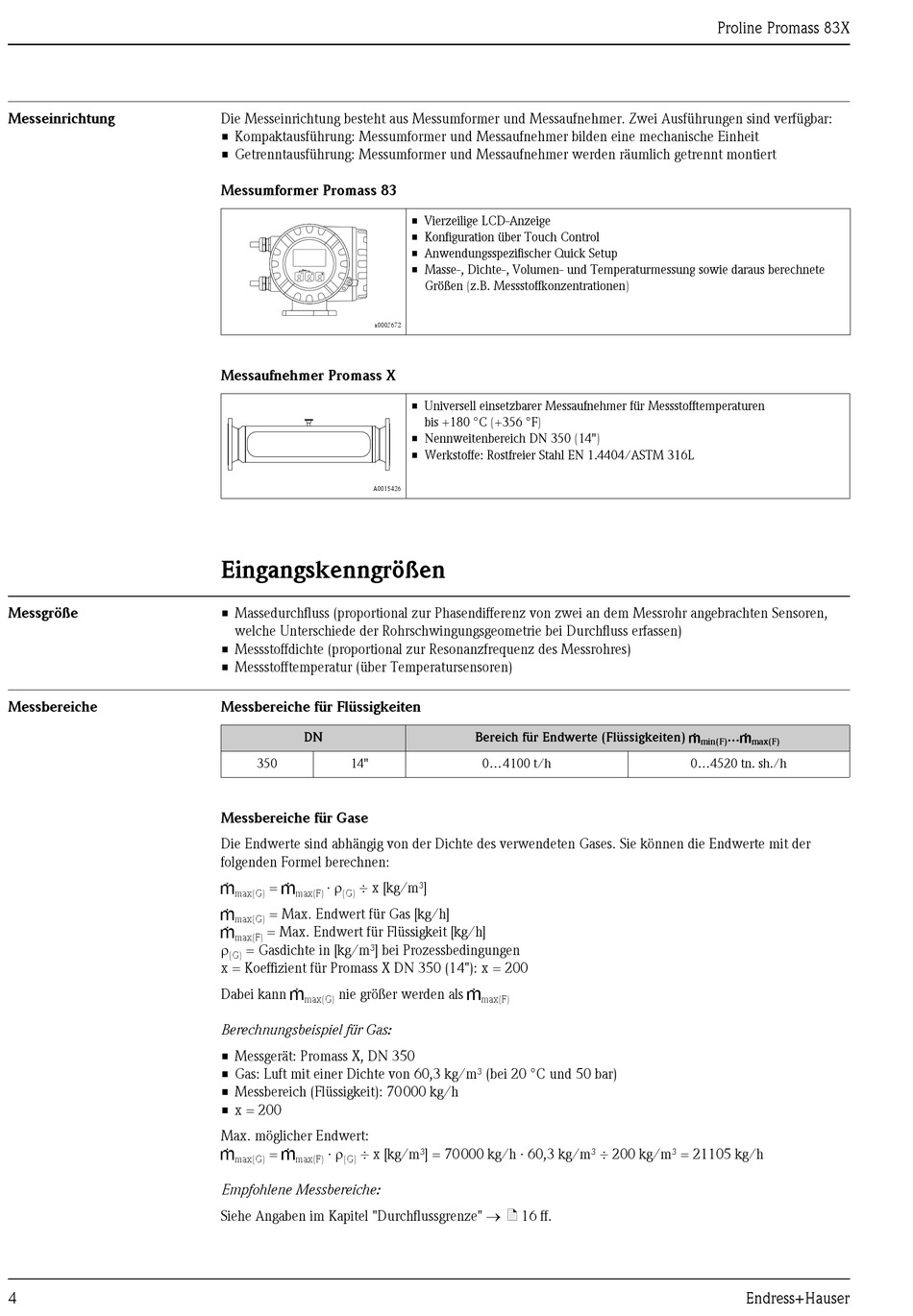

Messeinrichtung
Messgröße
Messbereiche
4
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert
Messumformer Promass 83
Esc
–
+
E
a0003672
Messaufnehmer Promass X
A0015426
Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
350
14"
Messbereiche für Gase
Die Endwerte sind abhängig von der Dichte des verwendeten Gases. Sie können die Endwerte mit der
folgenden Formel berechnen:
·
g
g
=
÷ x [kg/m³]
max(G)
max(F)
(G)
g
= Max. Endwert für Gas [kg/h]
max(G)
g
= Max. Endwert für Flüssigkeit [kg/h]
max(F)
= Gasdichte in [kg/m³] bei Prozessbedingungen
(G)
x = Koeffizient für Promass X DN 350 (14"): x = 200
g
Dabei kann
nie größer werden als
max(G)
Berechnungsbeispiel für Gas:
• Messgerät: Promass X, DN 350
• Gas: Luft mit einer Dichte von 60,3 kg/m³ (bei 20 °C und 50 bar)
• Messbereich (Flüssigkeit): 70000 kg/h
• x = 200
Max. möglicher Endwert:
·
g
g
=
÷ x [kg/m³] = 70000 kg/h · 60,3 kg/m³ ÷ 200 kg/m³ = 21105 kg/h
max(G)
max(F)
(G)
Empfohlene Messbereiche:
Siehe Angaben im Kapitel "Durchflussgrenze" ä 16 ff.
• Vierzeilige LCD-Anzeige
• Konfiguration über Touch Control
• Anwendungsspezifischer Quick Setup
• Masse-, Dichte-, Volumen- und Temperaturmessung sowie daraus berechnete
Größen (z.B. Messstoffkonzentrationen)
• Universell einsetzbarer Messaufnehmer für Messstofftemperaturen
bis +180 °C (+356 °F)
• Nennweitenbereich DN 350 (14")
• Werkstoffe: Rostfreier Stahl EN 1.4404/ASTM 316L
Bereich für Endwerte (Flüssigkeiten) g
0...4100 t/h
g
max(F)
Proline Promass 83X
... g
min(F)
max(F)
0...4520 tn. sh./h
Endress+Hauser
