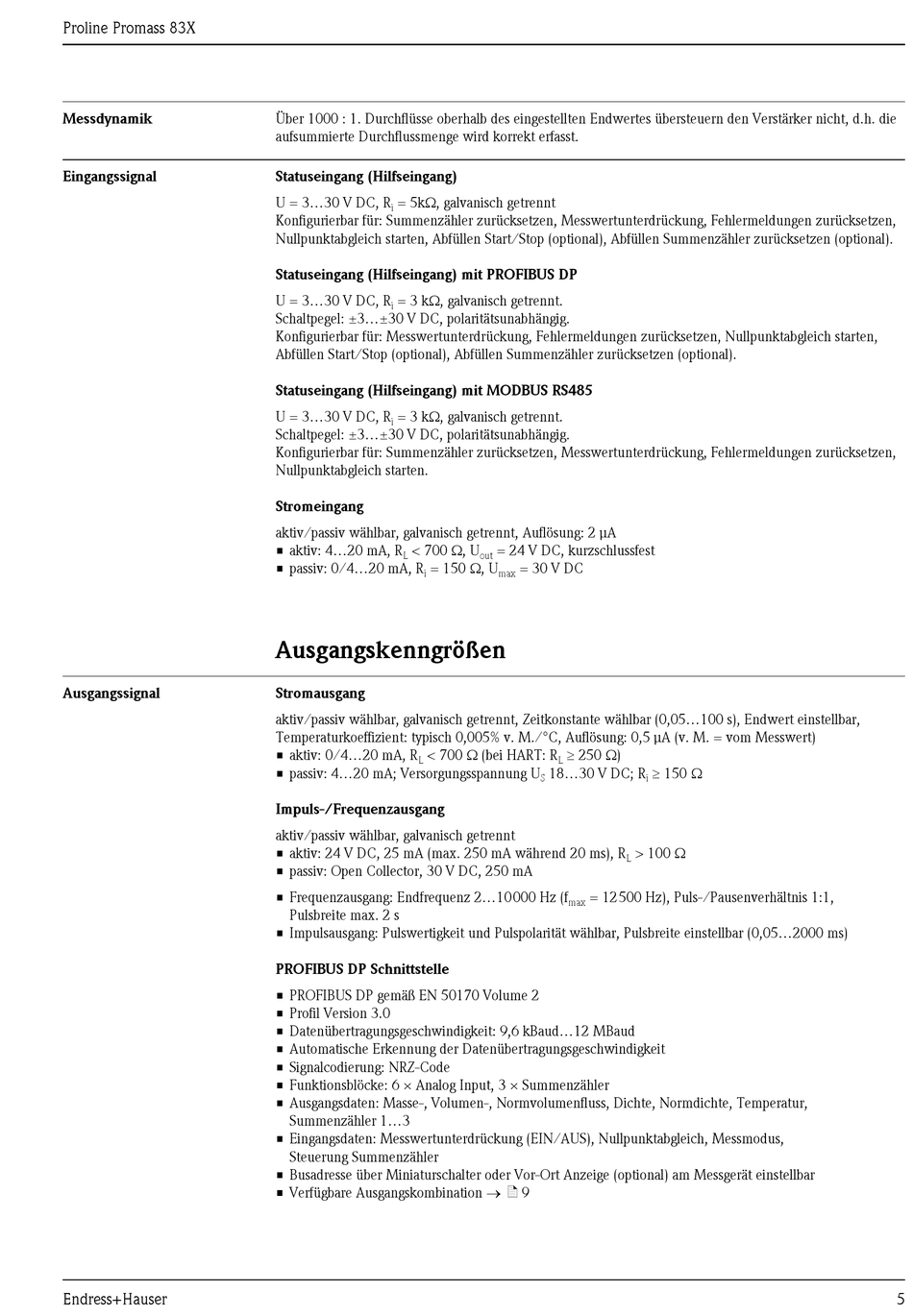

Proline Promass 83X
Messdynamik
Eingangssignal
Ausgangssignal
Endress+Hauser
Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die
aufsummierte Durchflussmenge wird korrekt erfasst.
Statuseingang (Hilfseingang)
U = 3...30 V DC, R
= 5k, galvanisch getrennt
i
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Nullpunktabgleich starten, Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurücksetzen (optional).
Statuseingang (Hilfseingang) mit PROFIBUS DP
U = 3...30 V DC, R
= 3 k, galvanisch getrennt.
i
Schaltpegel: ±3...±30 V DC, polaritätsunabhängig.
Konfigurierbar für: Messwertunterdrückung, Fehlermeldungen zurücksetzen, Nullpunktabgleich starten,
Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurücksetzen (optional).
Statuseingang (Hilfseingang) mit MODBUS RS485
U = 3...30 V DC, R
= 3 k, galvanisch getrennt.
i
Schaltpegel: ±3...±30 V DC, polaritätsunabhängig.
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Nullpunktabgleich starten.
Stromeingang
aktiv/passiv wählbar, galvanisch getrennt, Auflösung: 2 μA
< 700 , U
• aktiv: 4...20 mA, R
L
= 150 , U
• passiv: 0/4...20 mA, R
i
Ausgangskenngrößen
Stromausgang
aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar,
Temperaturkoeffizient: typisch 0,005% v. M./°C, Auflösung: 0,5 μA (v. M. = vom Messwert)
< 700 (bei HART: R
• aktiv: 0/4...20 mA, R
L
• passiv: 4...20 mA; Versorgungsspannung U
Impuls-/Frequenzausgang
aktiv/passiv wählbar, galvanisch getrennt
• aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
• passiv: Open Collector, 30 V DC, 250 mA
• Frequenzausgang: Endfrequenz 2...10000 Hz (f
Pulsbreite max. 2 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,05...2000 ms)
PROFIBUS DP Schnittstelle
• PROFIBUS DP gemäß EN 50170 Volume 2
• Profil Version 3.0
• Datenübertragungsgeschwindigkeit: 9,6 kBaud...12 MBaud
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
• Signalcodierung: NRZ-Code
• Funktionsblöcke: 6 × Analog Input, 3 × Summenzähler
• Ausgangsdaten: Masse-, Volumen-, Normvolumenfluss, Dichte, Normdichte, Temperatur,
Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Nullpunktabgleich, Messmodus,
Steuerung Summenzähler
• Busadresse über Miniaturschalter oder Vor-Ort Anzeige (optional) am Messgerät einstellbar
• Verfügbare Ausgangskombination ä 9
= 24 V DC, kurzschlussfest
out
= 30 V DC
max
250 )
L
18...30 V DC; R
S
i
> 100
L
= 12500 Hz), Puls-/Pausenverhältnis 1:1,
max
150
5
