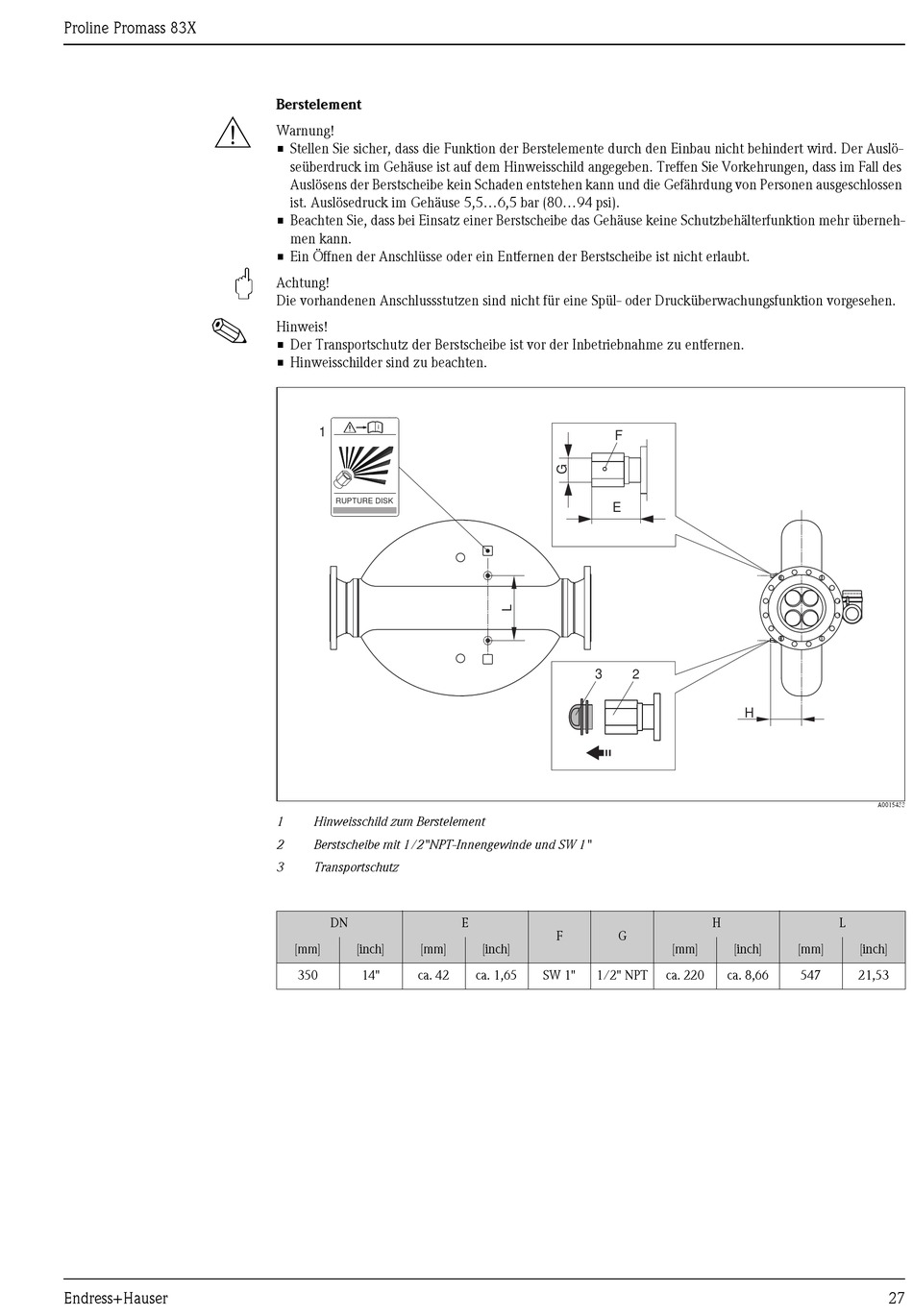

Berstelement
Warnung!
• Stellen Sie sicher, dass die Funktion der Berstelemente durch den Einbau nicht behindert wird. Der Auslö-
seüberdruck im Gehäuse ist auf dem Hinweisschild angegeben. Treffen Sie Vorkehrungen, dass im Fall des
Auslösens der Berstscheibe kein Schaden entstehen kann und die Gefährdung von Personen ausgeschlossen
ist. Auslösedruck im Gehäuse 5,5...6,5 bar (80...94 psi).
• Beachten Sie, dass bei Einsatz einer Berstscheibe das Gehäuse keine Schutzbehälterfunktion mehr überneh-
men kann.
• Ein Öffnen der Anschlüsse oder ein Entfernen der Berstscheibe ist nicht erlaubt.
Achtung!
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vorgesehen.
Hinweis!
• Der Transportschutz der Berstscheibe ist vor der Inbetriebnahme zu entfernen.
• Hinweisschilder sind zu beachten.
i
1
RUPTURE DISK
1 Hinweisschild zum Berstelement
2 Berstscheibe mit 1/2"NPT-Innengewinde und SW 1"
3 Transportschutz
DN
[mm] [inch] [mm]
350 14" ca. 42
F
E
3
2
E
F G
[inch]
ca. 1,65 SW 1" 1/2" NPT
H
H
[mm] [inch] [mm]
ca. 220 ca. 8,66 547
A0015433
L
[inch]
21,53
