Installation
Elektrode und Mess-

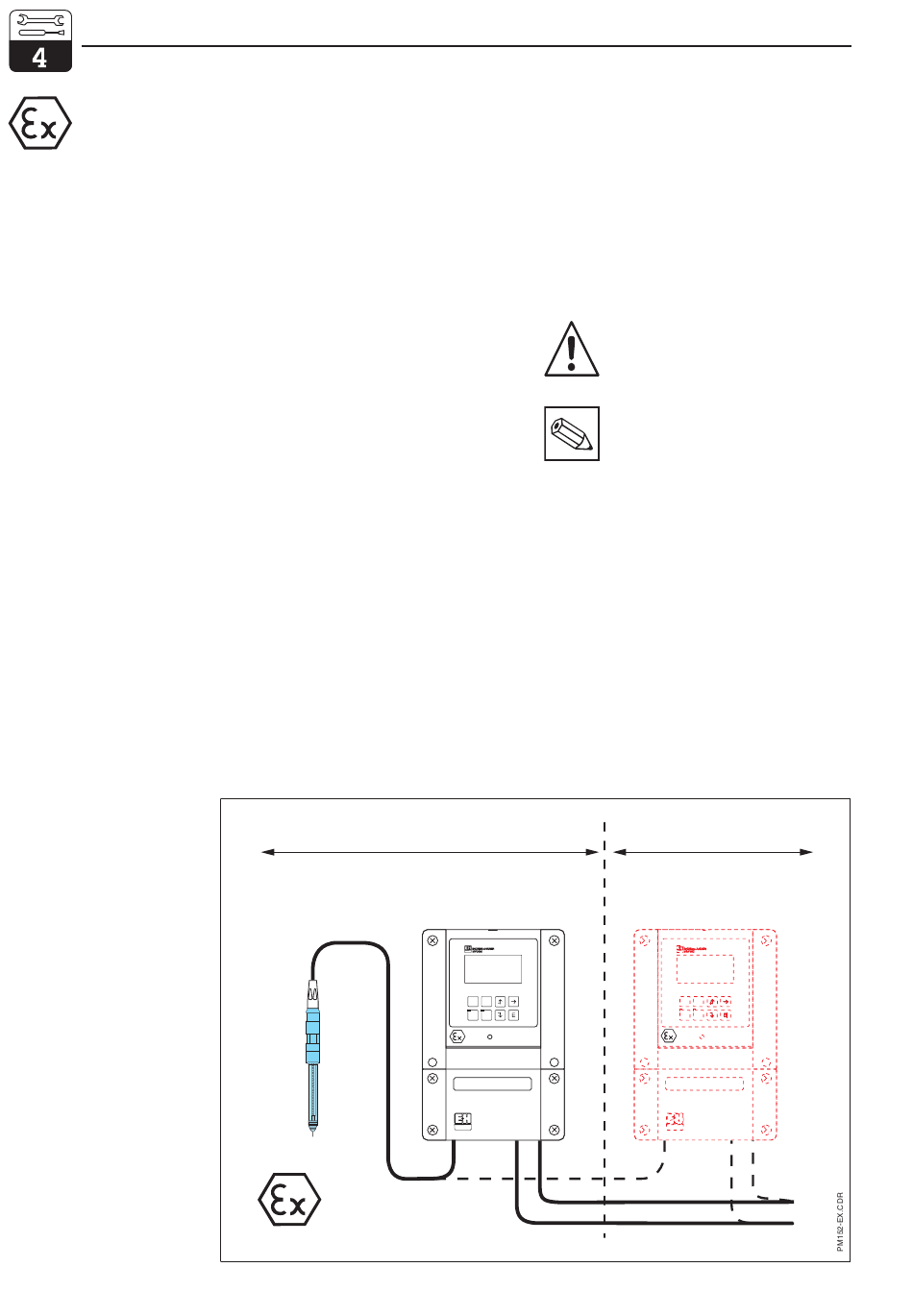

Bild 4.11
umformer im Ex-Bereich
12
4.4.2
Anschluss Mycom CPM 152-Z im Ex-Bereich
Allgemeine Hinweise zur Installation in explosionsgefährdeten Bereichen
Geräte mit dem Buchstaben Z (wie Zertifikat)
in der Typenbezeichnung sind nach den
harmonisierten Europabestimmungen
(CENELEC) für „Elektrische Betriebsmittel
für explosionsgefährdete Bereiche" gefertigt
und geprüft. Ein Abdruck der Konformitäts-
bescheinigungen der Bergbau-Versuchs-
strecke (BVS) ist dieser Anleitung beigefügt.
Für die Errichtung und den Betrieb gelten
umfangreiche Normen, in Deutschland unter
anderem:
• „Verordnung über elektrische Anlagen in ex-
plosionsgefährdeten Räumen" (Elex V)
Bei der Geräteinstallation DIN VDE 0165 be-
achten! Bei Instandsetzung oder
Änderung von Betriebsmitteln Elex V § 9 be-
achten!
• „Verordnung über brennbare Flüssig-
keiten" (VbF)
• „Gerätesicherheitsgesetz" (GSG)
• „Explosionsrichtlinien der BG-Chemie"
(EX-RL)
• „UVV: Elektrische Anlagen und Betriebs-
mittel"
Der nach den Ex-Vorschriften gebaute
Messumformer Mycom CPM 152-Z darf in
Zone 1 und 2 installiert werden.
Messstromkreis ia
Für das Gerät geeignete Elektroden (Messket-
ten) können ohne separate Zulassung eben-
falls in Zone 1 betrieben werden, da sie von
den elektrischen Daten her selbst eigensicher
sind. Darüber hinaus dürfen an den Mycom-
Messumformer in Ex-Version (Serie -Z) nur
Geräte mit eigensicherem Eingangsstrom-
kreis angeschlossen werden.
Ex-Zone 1
MEAS
CAL
DIAG
PARAM
mycom CPM 152
Warnung:
Die Display-Abdeckung muss im
Betrieb unter Ex-Bedingungen ge-
schlossen sein.
Hinweis:
Hilfreiche Informationen zu
Installation und Betrieb von
elektrischen Geräten in explosions-
gefährdeten Bereichen enthalten die
Endress+Hauser-Grundlagen-
informationen Gl 003/11/de,
„Explosionsschutz von elektrischen
Betriebsmitteln und Anlagen".
Diese Broschüre kann bei den
Endress+Hauser-Vertriebsbüros
bestellt werden.
Nicht-Ex-Bereich
MEAS
CAL
DIAG
PARAM
Signalausgangs-
stromkreis ib
Versorgungsstromkreis
