Installation

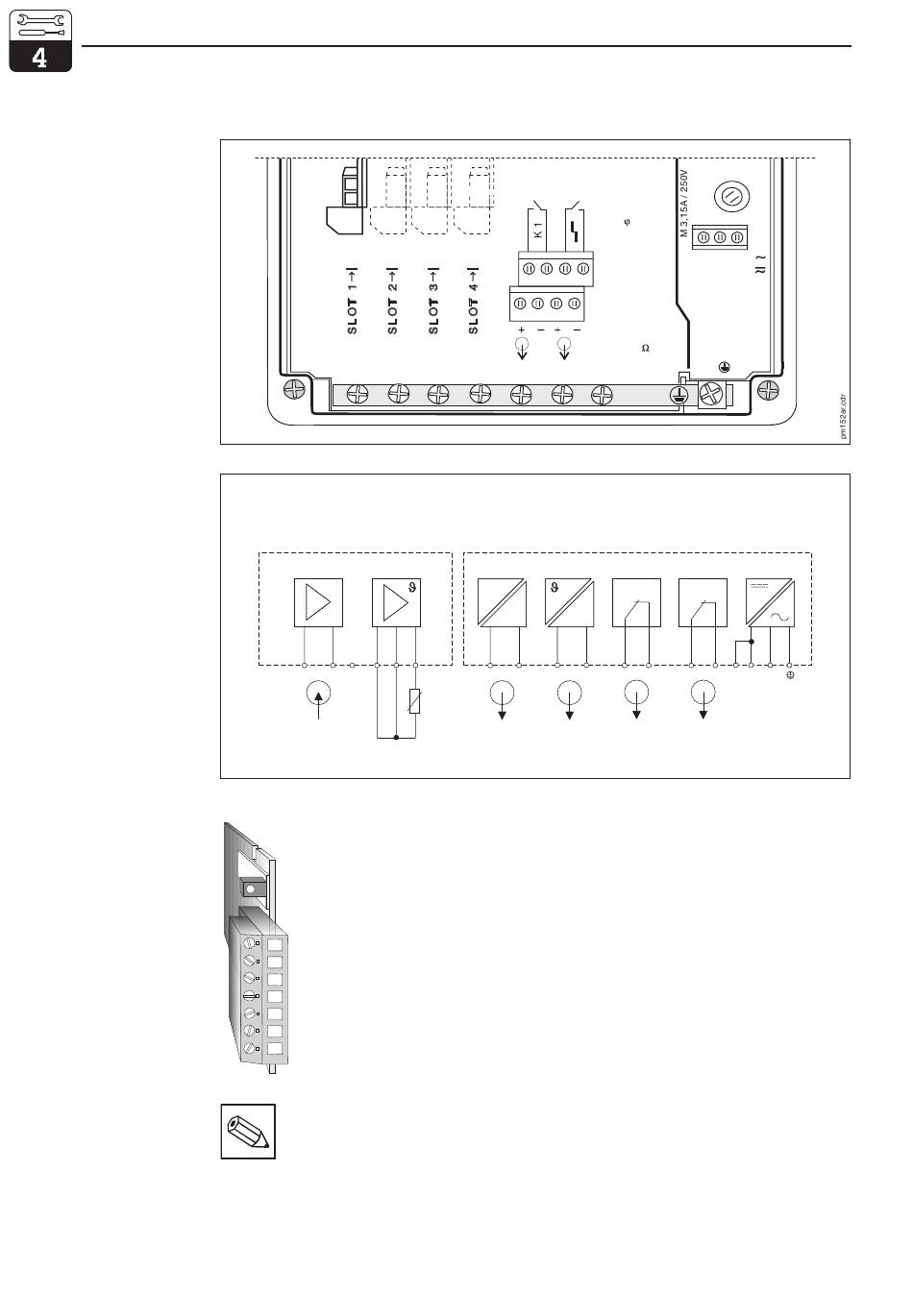

Anschlussraum Mycom
CPM 152 Nicht-Ex
Bild 4.6
(Grundausstattung)
Anschlussplan Mycom
CPM 152 Nicht-Ex
Bild 4.7
(Grundausstattung)
10
4.4.1
Anschluss Mycom CPM 152 im nicht explosionsgefährdeten Bereich
pH/mV
Temp.
Grundbaugruppe
Modul pH- / Redox-Eingang (FCP1)
(Slot 1)
pH bzw. Redox
Temperatur
pH/mV
PA /
pH /
PM
mV
Ref
13 12 11
Pt 100
Modul FCP1 (Slot 1, Grundausstattung):
pH/mV pH/Redox-Eingan
nicht angeschlossen
nicht angeschlossen
Ref.
Referenz
PA
Potenzialausgleich
13
Pt 100, Kabelkompensation
12
Pt 100, Fühlerleitung
11
Pt 100, Fühlerleitung
Hinweis:
• Die Kontaktlage bei Netzausfall
bzw. Fehlerfall kann für
„Kontakt 1" und „Ausfallkontakt"
über die Systemkonfiguration
eingestellt werden.
250 Vac / 3A
( cos
=1)
125 Vdc / 3A
Relay
contact
88 87 85 86
31 32 33 34
Analog out
0/4...20mA
I
I
max. 600
1
2
mA
mA
Grundbaugruppe
pH / mV
Temp.
Ausfall
pH/mV
mA
mA
31
32
33
34
85
86
+
+
-
-
Klemmenblöcke (Grundausstattung):
Hilfsenergie:
L/L+
Spannung AC Phase bzw. DC +
L/L+
Spannung AC Phase bzw. DC +
-
N/L
Spannung AC Nullleiter bzw. DC –
PE
Schutzleiter
Aktiver Stromausgang:
31
Stromausgang 1 (pH / Redox) Plus
32
Stromausgang 1 (pH / Redox) Minus
33
Stromausgang 2 (Temperatur) Plus
34
Stromausgang 2 (Temperatur) Minus
Ausgangskontakte:
85/86
Ausfallkontakt
87/88
Kontakt 1
• Alle Schaltkontakte sind mit
Varistoren entstört.
Angeschlossene Fremdlasten
müssen bei Bedarf zusätzlich
entstört werden.
mycom CPM 152
F101
L L N
L+ L+ L-
Power
supply
PE
Kontakt 1
Netz
87
88
L L
N
PE (AC)
L+ L+ L–
(DC)
pm152con.cdr
