- Seite 1 Products Solutions Services BA01797C/07/DE/03.22-00 71595070 2022-11-14 Betriebsanleitung Liquiline Compact CM72 Kompakter Einzelparameter-Messumformer für Memosens Sensoren...
-
Seite 3: Inhaltsverzeichnis
Liquiline Compact CM72 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Reparatur ......17 Warnhinweise . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Liquiline Compact CM72 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshinweise
Liquiline Compact CM72 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise Liquiline Compact CM72 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Programme während der Wartungstätigkeiten. Verletzungsgefahr durch Medium oder Reiniger! ‣ Laufende Programme beenden. ‣ In den Servicemodus schalten. -
Seite 7: Produktbeschreibung

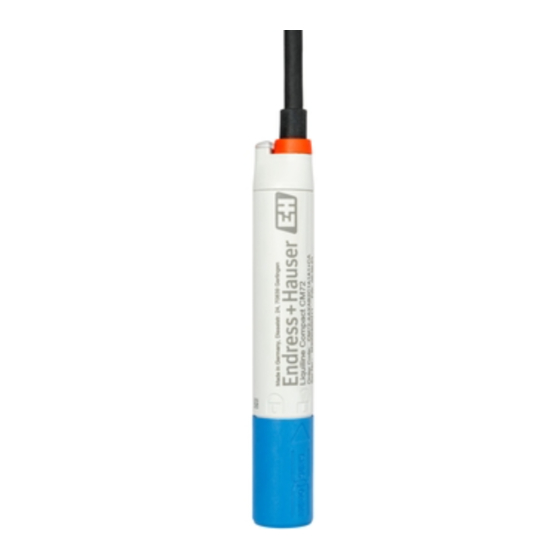

Liquiline Compact CM72 Produktbeschreibung Produktbeschreibung Produktaufbau A0036216 1 Aufbau Messumformer Kabel Gehäuse Memosens-Anschluss Leuchtdiode, zur optischen Signalisierung von Betriebszuständen der Messstelle 3.1.1 Messparameter Der Messumformer ist ausgelegt für digitale Memosens-Sensoren mit induktivem Steck- kopf: • pH • Redox • Konduktive Leitfähigkeit •... -
Seite 8: Warenannahme Und Produktidenti
Warenannahme und Produktidentifizierung Liquiline Compact CM72 Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. -
Seite 9: Lieferumfang
Liquiline Compact CM72 Warenannahme und Produktidentifizierung Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol): Gültige Seriennummer eingeben. 3. Suchen (Lupe). Die Produktübersicht wird in einem Popup-Fenster angezeigt. 4. Produktübersicht anklicken. Ein neues Fenster öffnet sich. Hier finden Sie die zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. -
Seite 10: Montage
Montage Liquiline Compact CM72 Montage Montagebedingungen 5.1.1 Abmessungen 110.8 (4.33) 99.8 (3.92) 32.75 (1.29) 114.7 (4.52) 124.6 (4.90) A0033272 2 Abmessungen in mm (inch) Endress+Hauser... -
Seite 11: Elektrischer Anschluss
Liquiline Compact CM72 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 12: Anschlusskontrolle
Elektrischer Anschluss Liquiline Compact CM72 Verdrahtung 1. Deckel aufschrauben und entfernen. In der Box ist die Klemmenbelegung aufgeführt. 2. Adern der Kabel durch die M16 Kabelverschraubung führen. 3. Adern gemäß vorgesehener Belegung anschließen. 0/4...20 mA Source+ 0/4...20 mA Source+ 0/4...20 mA Source-... -
Seite 13: Systemintegration
Liquiline Compact CM72 Systemintegration Systemintegration Messgerät im System einbinden Schnittstelle für die Messwertübertragung: 4…20 mA Die Parametrierung auf den Messwert und die Stromausgangsspreizung erfolgt über die Auswahl in der Bestellstruktur bei der Bestellung. Eine nachträgliche Änderung ist nicht möglich. Inbetriebnahme Vorbereitungen ‣... -
Seite 14: Betrieb
Betrieb Liquiline Compact CM72 Betrieb Messwerte ablesen Der Messwert wird entsprechend dem Bestellcode am Stromausgang ausgegeben. Die LED zeigt den Status der Messstelle an (→ 13) Die Daten über die Messstelle können am Typenschild abgelesen werden. → 8... -
Seite 15: Diagnose Und Störungsbehebung
Liquiline Compact CM72 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 10.1 Diagnoseinformationen via Leuchtdiode Siehe LED-Anzeige im Kapitel Inbetriebnahme. (→ 13) Endress+Hauser... -
Seite 16: Wartung
Wartung Liquiline Compact CM72 Wartung Die Wartung der Messstelle umfasst: • Kalibrierung • Reinigung von Controller, Armatur und Sensor • Kontrolle von Kabeln und Anschlüssen. WARNUNG Prozessdruck und -temperatur, Kontamination Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, Gefahren durch Druck, Tem- peratur und Kontamination vermeiden. -
Seite 17: Reparatur
Liquiline Compact CM72 Reparatur Reparatur 12.1 Allgemeine Hinweise ‣ Ausschließlich die Ersatzteile von Endress+Hauser verwenden, um eine sichere und stabile Funktion zu gewährleisten. Ausführliche Informationen zu den Ersatzteilen erhältlich über: www.endress.com/device-viewer 12.2 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. -
Seite 18: Zubehör
Zubehör Liquiline Compact CM72 Zubehör 13.1 Gerätespezifisches Zubehör 13.1.1 Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Memosens CPS31E • pH-Sensor für Standardanwendungen in Trink- und Schwimmbadwässern •... - Seite 19 Liquiline Compact CM72 Zubehör Emaille-pH-Elektroden Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Email • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebens- dauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d Technische Information TI00468C Redoxsensoren Memosens CPS12E • Redoxsensor für Standardanwendungen in Prozess und Umwelttechnik •...
- Seite 20 Zubehör Liquiline Compact CM72 Tophit CPS491D • ISFET-Sensor mit Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps491d Technische Information TI00377C Konduktiv messende Leitfähigkeitssensoren Memosens CLS15E • Digitaler Leitfähigkeitssensor für Messungen im Rein- und Reinstwasserbereich • Konduktiv messend •...
-
Seite 21: Kommunikationsspezifisches Zubehör
• Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C DeviceCare SFE100 Konfigurationswerkzeug für HART-, PROFIBUS- und FOUNDATION Fieldbus-Feldgeräte DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Softwareportal erforderlich. Technische Information TI01134S 13.1.3 Kabelklettverbinder Kabelklettverbinder • 4 Stück, für Sensorkabel •... -
Seite 22: Technische Daten
Technische Daten Liquiline Compact CM72 Technische Daten 14.1 Eingang Messgrößen • pH • Redox • Sauerstoff • Leitfähigkeit Messbereiche → Dokumentation des angeschlossenen Sensors Der Messbereich für Sauerstoffsensoren ist abhängig von der Bestellausprägung. Eingangstypen Digitaler Sensoreingang für Memosens-Sensoren Kabelspezifikation Kabellänge: •... -
Seite 23: Energieversorgung
Liquiline Compact CM72 Technische Daten 14.4 Energieversorgung Versorgungsspannung 12,6 ... 30 VDC (bei Einstellung Fehlerstrom > 20 mA) 14 ... 30 VDC (bei Einstellung Fehlerstrom < 4 mA) Ω 12,6 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 A0036752 ... - Seite 24 Technische Daten Liquiline Compact CM72 Beispiel für Umgebungsbedingungen in Endress+Hauser Armaturen: • bei offenem Einbau (ohne Schutzhülle, d.h. freie Konvektion am Messumformer), z.B. CPA442, CPA842 • bei umhülltem Einbau (mit Schutzhülle), z. B. CPA871, CPA875, CPA842 = max. 60 °C (140 °F) ambient = max.
-
Seite 25: Konstruktiver Aufbau
Liquiline Compact CM72 Technische Daten 14.6 Konstruktiver Aufbau Werkstoffe Bauteile Material Gehäuse, Deckel Peek 151 Zugentlastung EPDM (peroxidisch vernetzt) Axialring Peek 450 G Lichtleiter PC Glasklar Schlagbeanspruchungen Das Produkt ist auf mechanische Schlagbeanspruchungen von 1 J (IK06) gemäß den Anforderungen von EN 61010-1 ausgelegt. -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Liquiline Compact CM72 Stichwortverzeichnis Abmessungen ......10 Messbereiche ......22 Anforderungen an das Personal . - Seite 27 Liquiline Compact CM72 Stichwortverzeichnis Werkstoffe ....... . 25 Zubehör gerätespezifisch ......18 kommunikationsspezifisch .
