mycom CPM 152
Zusatzmodul FCP1:
für zweiten pH-/Redox-Eingang, baugleich mit
Modul FCP1 der Grundausstattung
pH/mV
pH/Redox
nicht angeschlossen
nicht angeschlossen
Ref.
Referenz
PA
Potenzialausgleich
13
Pt 100, Kabelkompensation
12
Pt 100, Fühlerleitung
11
Pt 100, Fühlerleitung
Zusatzmodul FCYK:
mit 3 Relais für Regler bzw. Chemoclean
89/90
Kontakt 2
91/92
Kontakt 3
93/94
Kontakt 4
Zusatzmodul FCXI:
mit 2 Binäreingängen und
Analogeingang mit Messumformerspeisung
21
Analog-Stromeingang Plus
22
Analog-Stromeingang Minus
81
Binäreingang 1 Plus
82
Binäreingang 1 Minus
83
Binäreingang 2 Plus
84
Binäreingang 2 Minus
Funktion der Binäreingänge siehe Kap. 6.8.
Technische Daten
Analogeingang mit Messumformerspeisung (für Autoclean-System)
Messstrombereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ... 22 mA
Speisespannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 V bei 30 mA
Binäreingänge . . . . . . . . . . . . . . . . . . . . . passiv, externe Hilfsenergie notwendig
Hilfsenergie:
Klemmenspannung . . . . . . . . . . . . . . . . . . . . . . . . . max. 30 V, nominal 12 V
Stromaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . nominal ≈ 2 mA
Trennspannung . . . . . . . . . . . . . . . . . . . . . . . . . galvanische Trennung 276 V
Endress+Hauser
pH /
PA /
mV
PM
Ref
13 12 11
Kontakt 2
Kontakt 3
Kontakt 4
89
90
91
92
93
Analogeingang
Binäreingänge
mA
21
22
81
82
83
Installation
pm152d04.chp
Pt 100
Anschluss
fcp2con.cdr

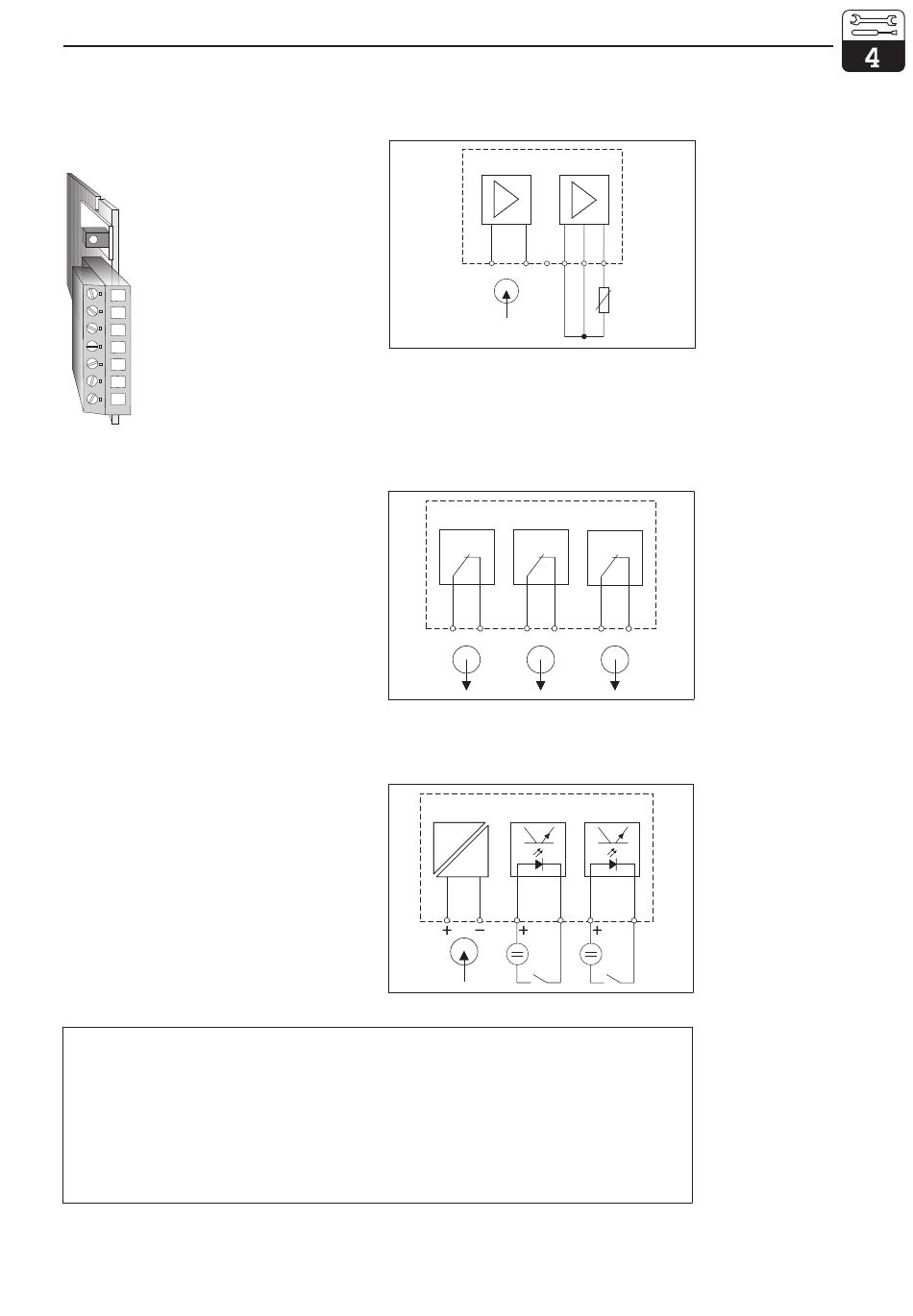

Bild 4.8
Modul FCP1
94
Anschluss
fcykcon.cdr
Bild 4.9
Modul FCYK, Nicht-Ex
84
fcxicon.cdr
Bild 4.10
Anschluss Modul FCXI
eff
