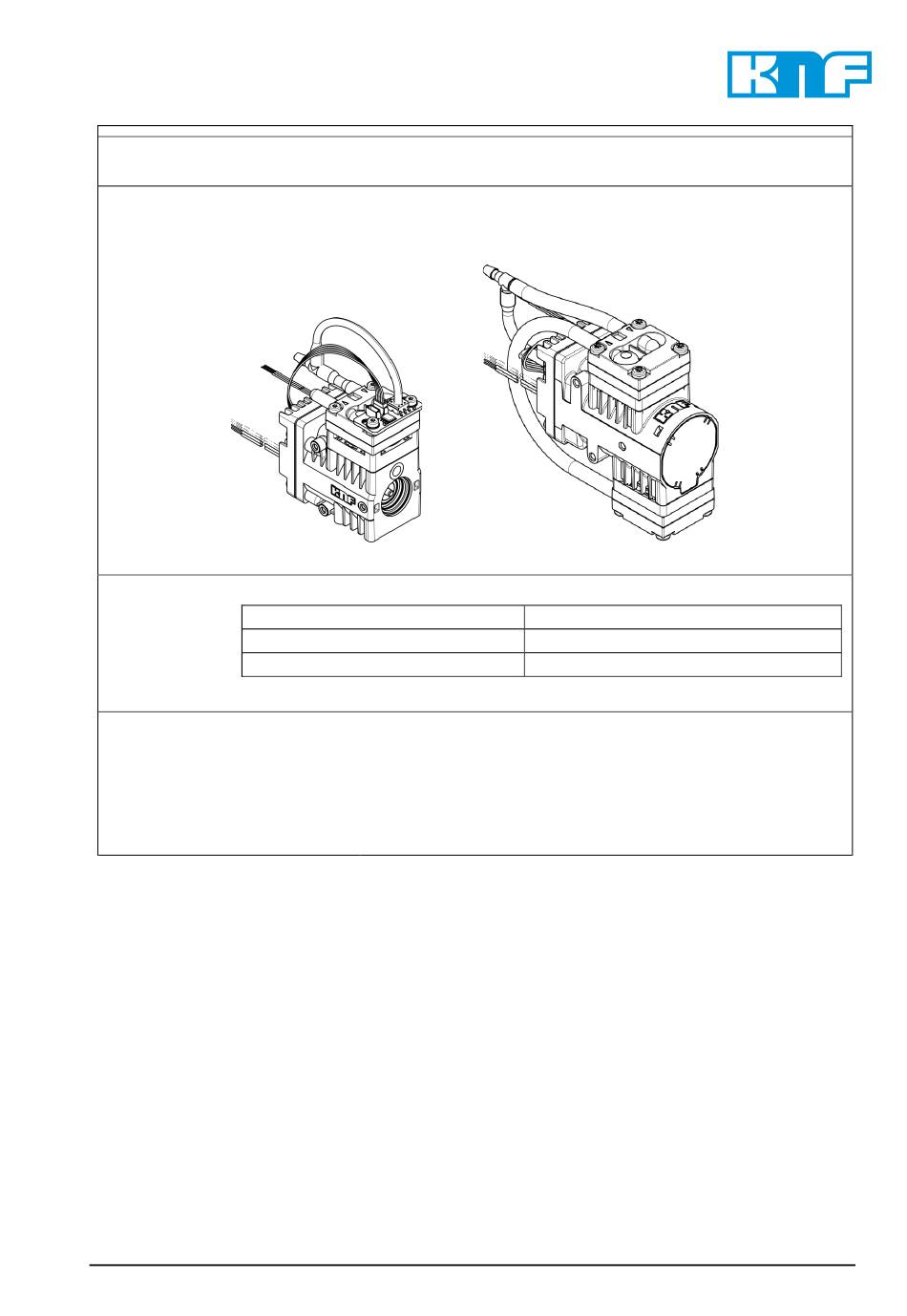

KNF NVC830K DC-BI HP Montageanleitung
Micro membran gasförderpumpen
Inhaltsverzeichnis
Quicklinks
Micro Membran Gasförderpumpen
Typenreihen:
NVC830K_DC-BI HP
NVC830K_DC-BI4 HP
NVC830K_DC-BI5 HP
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses
hochwertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie
unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und
beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung
wurde für oben aufgeführte Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen
beginnend mit „PJM" oder „PMM") können sich im Detail Abweichungen ergeben. Bitte beachten Sie
deshalb für Projektpumpen neben dieser Anleitung die vereinbarten technischen Spezifikationen.
Produktzentrum für
Micropumpen
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel.
+41(0) 62 787 88 88
www.knf.com
KNF Micro BA360352 NVC830-DE 0825
Original-Betriebs- und Montageanleitung
Montageanleitung
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Produktbeschreibung ............................................................... 6
5. Schnittstellen ............................................................................ 7
6. Funktionsbeschreibung .......................................................... 10
7. Technische Daten .................................................................. 11
8. Montage und Anschluss ......................................................... 14
9. Betrieb .................................................................................... 17
10. LED-Statusanzeige ................................................................ 19
11. Instandhaltung ........................................................................ 20
12. Störungen beheben ................................................................ 21
13. Rücksendungen...................................................................... 22
14. Anhang ................................................................................... 23
NVC830.3K_DC-BI
NVC830.3K_DC-BI4
NVC830.3K_DC-BI5
Für zukünftige Verwendung aufbewahren!
Seite
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NVC830K DC-BI HP
Inhaltszusammenfassung für KNF NVC830K DC-BI HP
-
Seite 1: Inhaltsverzeichnis
NVC830K_DC-BI5 HP NVC830.3K_DC-BI5 Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hochwertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. -
Seite 2: Zu Diesem Dokument
Sonstige Hinweise und Symbole ➔ Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 3: Verwendung
Membranpumpen NVC 830 Verwendung Verwendung 2.1. Bestimmungsgemässe Verwendung Die KNF-Pumpen sind zum Fördern, Evakuieren und Komprimieren von Gasen und Gas-Flüssigkeitsgemischen bestimmt. Verantwortung des Betreibers Betriebsparameter und Die Pumpen nur unter den in Kapitel 7, Technische Daten, Bedingungen beschriebenen Betriebsparametern und Bedingungen einbauen und betreiben. -
Seite 4: Sicherheit
Der maximal zulässige Betriebsüberdruck der Pumpe ist in den technischen Daten (Kapitel 9) angegeben. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strahlungsquellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... - Seite 5 Substance Disclosure Table 有害物质含量表“ erfolgt gemäss den Vorgaben, die im Anhang dieses Dokuments detailliert beschrieben sind. Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Reparaturen Kundendienst durchführen lassen. Ausnahme Service Intervall: siehe Kapitel 11.3. KNF Micro BA360352 NVC830-DE 0825...
-
Seite 6: Produktbeschreibung
NVC830 verwendet wird (weiteres unter 5. Schnittstellen) 6: Multipurpose User Interface (MPUI) für die Verbindung zum Kundensystem z.B. via UART (weiteres unter 5. Schnittstellen) 7: Pneumatischer Anschluss zum Kundensystem: Saugseite 8: Pneumatischer Anschluss zum Kundensystem: Druckseite KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 7: Schnittstellen
GND für Serielle Schnittstelle (schwarz) Tab. 3 Kundenspezifische Anpassungen (z.B. Analog Input/Output, andere Ausgabewerte oder Schnittstellen) sind möglich. Kontaktieren Sie dazu ihre lokalen KNF-Vertriebsmitarbeiter Die maximale Kabellänge darf 3 Meter nicht überschreiten KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... - Seite 8 PIN 2 ist konfiguriert als PWM-Ausgang (10kHz, 5V). 0% = 0 mbar rel / 0 PSI G 100% = -1000 mbar rel / -14.5 PSI G Auf Kundenwunsch kann auch ein analoger Wert ausgegeben werden. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung...
- Seite 9 übergeordneten System ermöglicht. Für die Kommunikation über die serielle Schnittstelle wird das CANopen Protokoll verwendet. Folgende Hilfsmittel stehen zur Verfügung: Webtool «KNF Connect» für Gerätekonfiguration und erste Tests (separate Dokumentation) URL: https://connect.knf.com/ Dokumentation der seriellen Schnittstelle und Beispielcode für die Implementierung in Kundenapplikation (separate...
-
Seite 10: Funktionsbeschreibung
In Abhängigkeit der Vakuum-Sollwertvorgabe, kann das Produkt dafür verwendet werden, den Vakuum-Istwert zu messen und als Signal auszugeben. Die Ausgabe des Ist-Werts erfolgt über folgende Schnittstellen: Ausgabe der Messung über Digital Output Ausgabe der Messung über serielle Schnittstelle KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 11: Technische Daten
50 % bei 40°C Lagertemperatur (°C) - 20°C bis + 70°C Tab. 4 Pumpenmaterialien der Medium berührenden Teile Komponente Material Anschlussplatte Ventilplatte EPDM Zwischenplatte Membrane EPDM Tab. 5 1) nach DIN ISO 1629 und 1043.1 KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... - Seite 12 Das Gewicht kann je nach Ausführung leicht vom angegebenen Wert abweichen. Je nach Einsatzhöhe (m.ü.Meer), Umgebungstemperatur, Materialausführung des Pumpenkopfes und der verwendeten Anschlussschläuche können sich Abweichungen zu den aufgeführten Werten ergeben. gemessen mit Luft bei 20 °C / gegen atmosphärischen Druck Nennbetrieb KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung...
- Seite 13 Litzenbelegung Multipurpose User Interface (MPUI) Serial GND Schwarz -GND AWG 30 Serial COM 2 Weiss AWG 30 Serial COM 1 Grün AWG 30 Tab. 9 1) PWM-Signal auch möglich. Empfohlene PWM-Trägerfrequenzbereich 6-20kHz KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung...
-
Seite 14: Montage Und Anschluss
Motorenkabel anschliessen. Elektrische Daten siehe Kapitel 7. Auf die richtige Polung achten. Bei bürstenlosen Motoren auf die richtige Polung achten, falsch angeschlossene Motoren können beschädigt werden. Kabel sollten für eine Zugentlastung zusätzlich gesichert werden. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 15: Pneumatischer Anschluss
Saug- und Druckleitung anschliessen. Wird im Druckbereich gearbeitet, die Übergänge zwischen Schlauch und Pumpenanschluss sichern, um ein Abspringen der Schläuche zu vermeiden. Schläuche und Übergänge auf korrekte und feste Verbindung prüfen. Dichtigkeit der Installation prüfen. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 16: Montagehinweis
Befestigungslöcher befestigt werden. Max. Drehmoment 0.5Nm Montagehinweis (für NVC830.3K_DC-BI_) Die Pumpen kann an beiden Seiten mit 3x DIN7500C M3 Schrauben an den dazu vorgesehenen Befestigungslöcher (Einschraubtiefe 5mm) befestigt werden. Max. Drehmoment 1.1Nm KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 17: Betrieb
➔ Kontakt mit brennbaren Materialien vermeiden. Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungsventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF- Fachberater (Telefonnummer: siehe erste Seite). Pumpenstillstand ➔ Bei Pumpenstillstand in den Leitungen normalen atmosphärischen Druck herstellen. - Seite 18 Messpunkt für die maximal zulässige Temperatur Bei Betrieb über diesen Grenzen kann sich die Lebensdauer verändern. Für weitere Informationen wenden Sie sich an die KNF- Fachberater. Kontaktdaten siehe www.knf.com Impulsbetrieb Bei kurzen Start-/ Stopp-Zyklen kann sich die Lebensdauer von Bürstenmotoren verändern.
-
Seite 19: Led-Statusanzeige
Kabel auf sichtbare Beschädigung prüfen. wird Ansteuerung gestoppt) durch den Sensor. Reset: Power OFF/ON notwendig. Sensor meldet ein Spannung vom Produkt trennen. Sensor und Fehler Kabel auf sichtbare Beschädigung prüfen. Reset: Power OFF/ON notwendig. Tab. 10 KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 20: Instandhaltung
1St. ➢ Ventilplatte 1St. Montage-Anleitung liegt dem Ersatzteil-Set bei. Beim Demontieren beachten, dass die Passscheiben unter dem Pleuelteller nicht ins Pumpengehäuse gelangen. Bei der Montage müssen die gleichen Passscheiben wieder verbaut werden. KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... -
Seite 21: Störungen Beheben
➔ Bitte den Kundendienst kontaktieren Tab. 13 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Spanungsversorgung trennen und Pumpe entfernen Pumpe reinigen (siehe Abschnitt 11.2.1) Pumpe mit ausgefüllter Dekontaminierungserklärung (siehe... -
Seite 22: Rücksendungen
Produkt zu verhindern. Fordern Sie ggf. eine Originalverpackung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs. -
Seite 23: Anhang
Membranpumpen NMP 830 HP Anhang 14. Anhang 14.1. RoHs Deklaration für China KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung... - Seite 24 Membranpumpen NVC 830 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung...
- Seite 25 Membranpumpen NVC 830 KNF Micro BA360352 NVC830-DE 0825 Original-Betriebs- und Montageanleitung...
