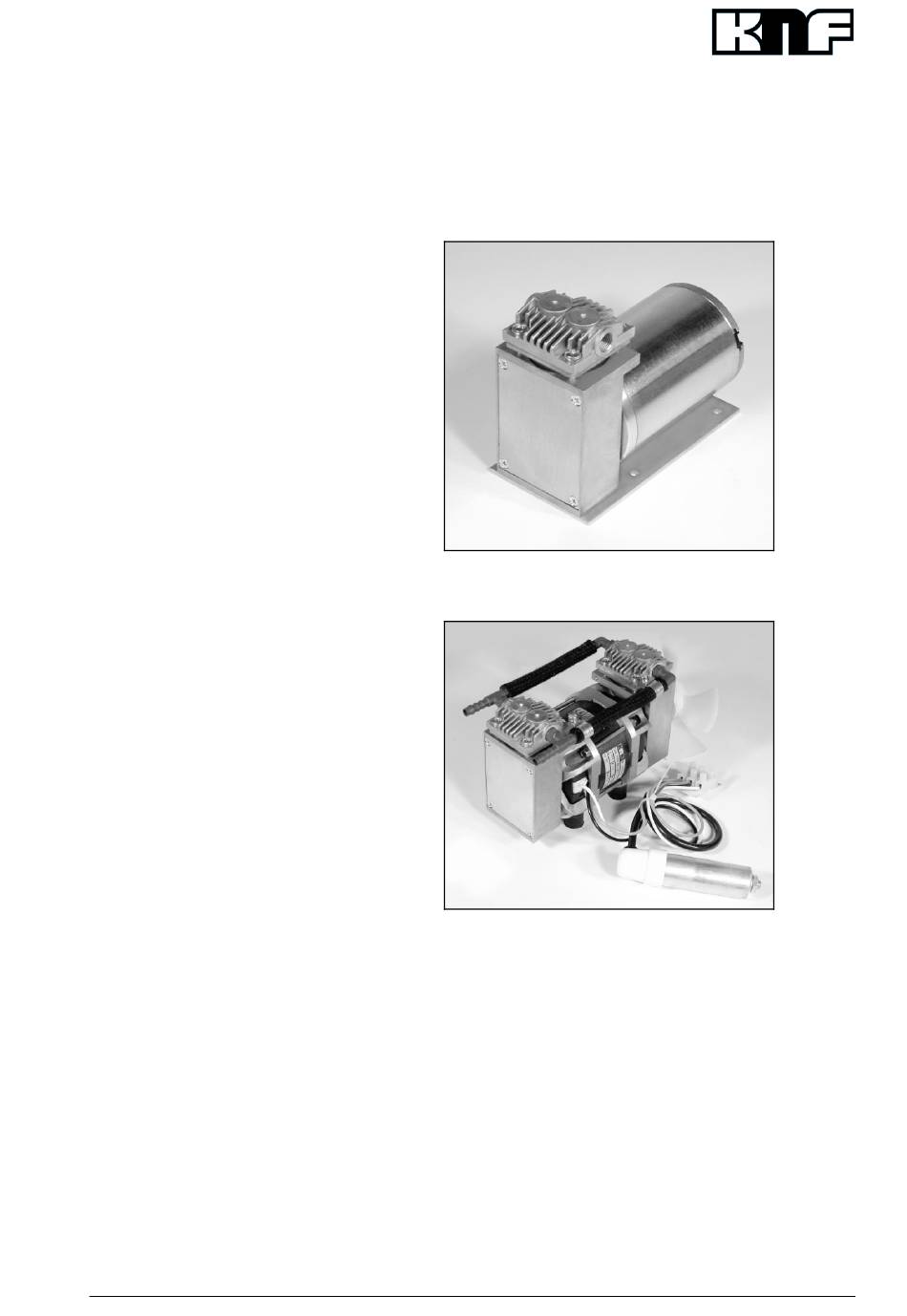

Pendelkolben- Kompressoren und Vakuumpumpen
Original-Betriebs-
und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
KNF Neuberger GmbH
Alter Weg 3
79112 Freiburg
Deutschland
Tel. 07664 / 5909-0
Fax 07664 / 5909-99
E-Mail: info@knf.de
www.knf.de
KNF 121576-121578 09/19
Original-Betriebs- und Montageanleitung, deutsch
NPK 09
NPK 09.1
Inhaltsverzeichnis
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 8
6. Montieren und Anschließen .................................................... 10
7. Betrieb .................................................................................... 13
8. Instandhaltung ........................................................................ 15
9. Reinigung ............................................................................... 19
10. Störungen beheben ................................................................ 20
11. Ersatzteile und Zubehör ......................................................... 22
12. Rücksendungen...................................................................... 23
NPK 09 DC
NPK 09.2
NPK 09.1.2
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NPK 09
Inhaltszusammenfassung für KNF NPK 09
-
Seite 1: Inhaltsverzeichnis
Pendelkolben- Kompressoren und Vakuumpumpen NPK 09 NPK 09 DC Original-Betriebs- Montageanleitung Diese Betriebs- und Monta- geanleitung lesen und beach- ten! NPK 09.1 NPK 09.2 NPK 09.1.2 Inhaltsverzeichnis Seite 1. Zu diesem Dokument ............... 2 2. Verwendung ................3 KNF Neuberger GmbH 3. -
Seite 2: Zu Diesem Dokument
Sonstige Hinweise und Symbole ➔ Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 3: Verwendung
Die Pumpen sind nicht geeignet zur Förderung von Dämpfen und Flüssigkeiten. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vaku- um und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 4: Sicherheit
Maschinen und daher als nicht verwendungsfertig anzusehen. Die Inbetriebnahme der unvollständigen Maschine ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den Best- immungen der Maschinenrichtlinie 2006/42/EG entspricht. Die Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... - Seite 5 DIN EN 60034-1 DIN EN 61000-3-2/3 DIN EN 50581 DIN EN 50581 DIN EN 61000-6-1/2 DIN EN 60335-1 Tab. 2 Kundendienst und Reparaturen an der Pumpe nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19...
-
Seite 6: Technische Daten
NPK 09.1.2 Für Schlauch ID6 Tab. 5 Elektrische Daten Parameter Wert Elektrische Daten Siehe Typenschild Schutzart Motor IP00 Tab. 6 Thermoschalter Die Wechselstrommotoren der Pumpen werden standardmäßig von einem Thermoschalter gegen Überlastung geschützt. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... - Seite 7 + 5 °C bis + 40 °C Zulässige höchste relative 80 % für Temperaturen bis Luftfeuchtigkeit der Umgebung 31°C, linear abnehmend bis 50 % bei 40°C Maximale Aufstellungshöhe 2000 [m ü. NN] Tab. 9 Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19...
-
Seite 8: Aufbau Und Funktion
Aufbau und Funktion Pendelkolbenpumpen NPK 09 Aufbau und Funktion Aufbau NPK 09 DC Auslass Pumpenkopf Einlass Motor Abb. 1: Pendelkolbenpumpe NPK 09 DC Aufbau NPK 09 AC Einlass Pumpenkopf Auslass Pneumatische Kopfverschaltung Motor Pneumatische Kopfverschaltung Pumpenkopf Abb. 2: Pendelkolbenpumpe NPK 09 AC... - Seite 9 Medium über das Einlassventil (1) an. Im Aufwärtshub drückt der Pendelkolben das Medium über das Auslassventil (2) aus dem Pumpenkopf heraus. Der Pendelkolben ist zum Pumpengehäuse hin durch eine Dichtlippe (5) abgedichtet und arbeitet ölfrei. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19...
-
Seite 10: Montieren Und Anschließen
Netz in die elektrische Installation einbauen (nach EN 60335-1). ➔ Die Pumpenmotoren entsprechend EN 60204-1 schützen (Überstromschutz, Überlastungsschutz). ➔ Stromaufnahme dem Typenschild oder dem Datenblatt entnehmen. ➔ Es wird empfohlen, eine zusätzliche NOT-AUS-Einrichtung zu installieren. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... - Seite 11 Auf die richtige Polung achten (siehe Kennzeichnung am Motor). Korrekter Anschluss: rotes Kabel schwarzes Kabel EMV-gerechte Installation (für NPK 09 DC) Die Prüfungen: - Magnetfeld mit energietechnischer Frequenz - Elektromagnetisches HF-Feld, amplitudenmoduliert - Elektromagnetisches HF-Feld, pulsmoduliert - Entladung statischer Elektrizität...
-
Seite 12: Pneumatisch Anschließen
Druckseite des Pumpenkopfes zu montieren. Bei mehr- köpfigen Pumpen bezieht sich das auf den ersten Pumpenkopf bzw. letzten Pumpenkopf. 3. Saug- und Druckleitung anschließen. 4. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 13: Betrieb
Dichtlippe und in geringem Maße Ventilplatten sind die einzi- gen Verschleißteile der Pumpen. Eine Abnutzung macht sich meistens durch einen starken Abfall der pneumatischen Leis- tung bemerkbar. Beim Austausch ist gemäß dem folgenden Kapitel 8 vorzugehen. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... - Seite 14 Betrieb Pendelkolbenpumpen NPK 09 ➔ Ansaugfilter (Zubehör) sind bei Verschmutzung zu wechseln. Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19...
-
Seite 15: Instandhaltung
O-Ring 10 Zylinder 11 Druckscheibe 12 Pleuelteller 13 Dichtlippe 14 Schraube 15 Scheiben(n) 16 Pleuel 17 Gegengewicht 18 Deckel M Markierung Kompressions- zeichen Abb. 7: Pumpenteil (alle Typen) Abb. 8: Pumpenkopf (alle Typen) Original-Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 16: Auswechseln Der Dichtlippen
4. Dichtung (6), Ventilplatte (7), Zwischenplatte (2) und Ventilplat- te (8) vom Gehäuse ( abnehmen. 5. Nur für Pumpentyp NPK 09 DC: Deckel (18) nach Lösen der vier Befestigungsschrauben entfernen. Für diesen Pumpentyp gilt: In allen folgenden Anweisungen, in denen ein Drehen oder Halten des Lüfterrades empfohlen ist, wird mangels Lüfterrad der notwendige Arbeitsschritt durch... - Seite 17 7. Schrauben (4) zunächst leicht, dann über Kreuz gut handfest anziehen (max. Anzugsdrehmoment 1,5 Nm). 8. Leichten Lauf der Pumpe durch Drehen am Lüfter überprüfen. 9. Nur für Pumpentyp NPK 09 DC: Deckel (18) wieder auf Gehäuse schrauben. Bei zweiköpfigen Pumpen: Arbeiten am zweiten Kopf ausführen und anschließend Verschaltung der Pumpenköpfe wieder anbrin-...
- Seite 18 Bei zweiköpfigen Pumpen: Arbeiten am zweiten Kopf ausführen und anschließend Verschaltung der Pumpenköpfe wieder anbrin- gen. Sollte nach dem Wechsel der Ventilplatten das gewünschte Vaku- um nicht erreicht werden, prüfen: ▪ Pneumatische Anschlüsse auf Dichtheit. Original-Betriebsanleitung, deutsch, KNF 121576-121578 09/19...
-
Seite 19: Reinigung
Beim Dichtlippen- bzw. Ventilplattenwechsel sind vor dem Zusam- menbau des Pumpenkopfes alle Teile auf Verunreinigung zu kontrollieren und gegebenenfalls zu reinigen. Die Teile möglichst mit einem Wischtuch reinigen. Wenn Druckluft vorhanden, Teile ausblasen. Original-Original-Betriebs- und Montageanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 20: Störungen Beheben
Externes Ventil ist geschlossen oder Filter verstopft. ➔ Pumpe an höchster Stelle im System montieren. Im Pumpenkopf hat sich Kon- densat gesammelt. ➔ Dichtlippe und Ventilplatten wechseln Dichtlippe oder Ventilplatten sind abgenutzt. (siehe Abschnitt 8). Tab. 14 Original-Betriebsanleitung, deutsch, KNF 121576-121578 09/19... - Seite 21 (siehe Abschnitt 8). Tab. 15 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). 1. Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien 2.
-
Seite 22: Ersatzteile Und Zubehör
Dichtlippe 025531 (14) Schraube 110725 (15) Scheibe 006886 Tab. 16: Ersatzteile *nach Abb. 7 Zubehör Bezeichnung Bestell-Nr. Geräuschdämpfer bzw. Ansaugfilter (G 1/8) 007005 Schlauchnippel für Schlauch ID 6 mm (G 1/8) 000360 Tab. 17: Zubehör Original-Betriebsanleitung, deutsch, KNF 121576-121578 09/19... -
Seite 23: Rücksendungen
Pendelkolbenpumpen NPK 09 Rücksendungen 12. Rücksendungen Voraussetzung für die Reparatur einer Pumpe durch KNF ist eine vollständig ausgefüllte Dekontaminationserklärung. Für Kunden aus Deutschland ist diese zu finden auf: www.knf.de/produkte/service. Für Kunden aus weiteren Ländern: Gehen Sie auf die Homepage www.knf.com und wählen Sie Ihr Land aus. Die Dekontamina- tionserklärung finden Sie im Downloadbereich. - Seite 24 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com...
