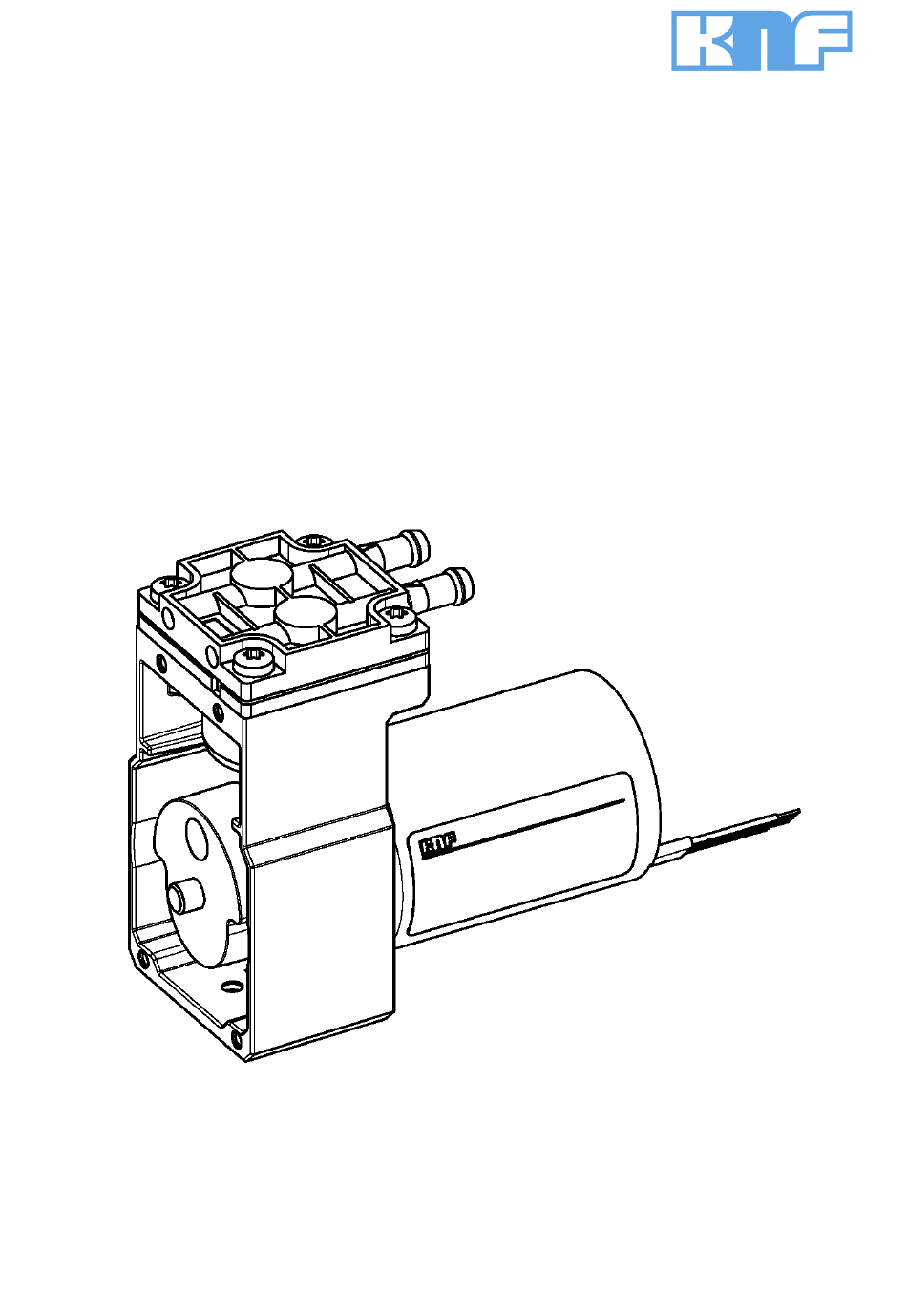

- Seite 1 KNF 316780-316782 04/19 NPK012 ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH PENDELKOLBEN- PUMPEN Hinweis! Vor Betrieb der Pumpe und des Zubehörs Betriebs- und Montageanleitung lesen und Sicherheitshinweise beachten!
-
Seite 2: Inhaltsverzeichnis
Inhalt KNF Neuberger GmbH Alter Weg 3 1 Zu diesem Dokument............ 3 79112 Freiburg 2 Verwendung.............. 4 Deutschland 3 Sicherheit................ 5 Tel. 07664/5909-0 4 Technische Daten............. 7 Fax. 07664/5909-99 5 Aufbau und Funktion............ 9 6 Transport ................ 11 www.knf.com 7 Montieren und Anschließen .......... 12 8 Betrieb ................ -
Seite 3: Zu Diesem Dokument
Tab. 1 Sonstige Hinweise und Symbole à Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Dieses Zeichen weist auf wichtige Informationen hin. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 4: Verwendung
Lebensmittel. Pumpen, die sowohl Vakuum als auch Überdruck erzeugen können, dür- fen nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt werden. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 5: Sicherheit
Fragen Sie im Zweifelsfall den KNF-Kundendienst. Umweltschutz Alle Austauschteile gemäß den Umweltschutzbestimmungen geschützt lagern und entsorgen. Die nationalen und internationalen Vorschriften be- achten. Dies gilt besonders für Teile, die mit toxischen Stoffen verunreinigt sind. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 6 § DIN EN 50581 § DIN EN 61000-6-2/3 Kundendienst und Reparaturen Die Pumpen sind wartungsfrei. Jedoch empfiehlt KNF, die Pumpe regel- mäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Reparaturen an den Pumpen nur vom zuständigen KNF-Kundendienst durchführen lassen.
-
Seite 7: Technische Daten
Förderleistung bei atm. Druck [l/min]** 12,0 ± 10% 13,5 ± 10% Tab. 3 *bar rel bezogen auf 1013 hPa **Liter im Normzustand (1013 hPa, 20°C) Pneumatische Anschlüsse Pumpentyp Wert NPK012 Schlauchanschluss ID 6 Tab. 4 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 8 Umgebung near abnehmend bis 50% bei 40°C. Maximale Einbauhöhe [m ü. NN] 2000 Schutzart Pumpe IP 00 Anlauf gegen: - Druck [bar ü] - Vakuum [mbar abs.] Tab. 7 *Wert gemessen am Pumpenkopf Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
-
Seite 9: Aufbau Und Funktion
Pendelkolben-pumpen NPK012 Aufbau und Funktion 5 Aufbau und Funktion Aufbau 1 Pneumatischer Pum- penauslass 2 Pneumatischer Pum- peneinlass 3 Motor 4 Pumpenkopf Abb. 1 Aufbau NPK012 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 10 Im Aufwärtshub drückt der Pendelkolben das Medium über das Auslass- ventil (2) aus dem Pumpenkopf heraus. Der Pendelkolben ist zum Pumpenge- häuse hin durch eine Dichtlippe (5) abgedichtet und arbeitet ölfrei. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
-
Seite 11: Transport
Transporttemperatur [°C] - 10 bis + 60 Zul. Feuchte (nicht betauend) [%] 30 bis 85 Tab. 8 Transportparameter Vor Inbetriebnahme darauf achten, dass die Pumpe die Umgebung- stemperatur erreicht hat (4 Technische Daten). Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 12: Montieren Und Anschließen
Kühlluftzu- und - abfuhr gewährleistet ist. à Unmittelbare Umgebung der Beim Einbau darauf achten, dass keine brennbaren oder thermisch heißen Pumpenteile verformbaren Gegenstände in unmittelbarer Umgebung der heißen Pumpenteile (Kopf, Motor) positioniert sind. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 13: Elektrisch Anschließen
Zerstörung der Elektronik führen können. Es gilt einen ausrei- chenden Potentialausgleich gemäß EN 60479-1 zu dimensionieren. Anschlusskabel befestigen à Die Anschlusskabel so befestigen, dass – die Kabel nicht mit beweglichen oder heißen Teilen in Berührung kommen. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 14 Schädigungen auf der Motorsteuerung auftreten. Auf richtige Polung achten (siehe Kennzeichnung am Motor). Falsche Polung führt bei bürstenlosen Gleichstrommotoren (zu er- kennen an einem B am Ende der Typenbezeichnung) zur Zerstö- rung der Elektronik. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
- Seite 15 Standard für Pumpe Eingangspegel „high“ → Motor CCW [2.5…5.5 or open contact] Nicht empfohlen für Pumpe Eingangspegel „low“ → Motor CW [0…0.8] Eingangsimpedanz @ 1 kHz [kΩ] ≥ 10 Tab. 9 Anschlussplan Motorsteuerung NPK 012_DC-B-M Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
-
Seite 16: Pneumatisch Anschließen
Druckstutzen des Kompressors und dem ersten Absperrventil schüt- zen. à Pumpenausstoß Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den unter Um- ständen heißen Pumpenausstoß am pneumatischen Auslass der Pum- pe sicher ableiten (bzgl. Medium und Geräusch). Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 17 3. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. Befestigen Sie die druckseitigen Anschlüsse mit einer Sicherung (z.B. Schlauchschelle/Rohrschelle), um ein herunterrutschen der Schläuche vom Anschluss zu vermeiden. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
-
Seite 18: Betrieb
Kapitel 4 Technische Daten, beschrieben sind. à Bestimmungsgemäße Verwendung der Pumpen (siehe Kapitel 2.1 Be- stimmungsgemäße Verwendung) sicherstellen. à Nicht bestimmungsgemäße Verwendung der Pumpen (siehe Kapitel 2.2 Nicht bestimmungsgemäße Verwendung) ausschließen. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 19 Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit war- mer Pumpe durchführen. à KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel 9.1 Pumpe spülen), um die Le- bensdauer der Dichtlippe zu verlängern. à...
-
Seite 20: Eingangssignal Motordrehrichtung
Das Eingangssignal Motordrehrichtung erfolgt über die gelbe Litze ( An- schlussplan Motorsteuerung NPK 012_DC-B-M). 8.2.4 Eingangssignal Remote EIN/AUS Das Eingangssignal Remote EIN/AUS erfolgt über die weiße Litze ( An- schlussplan Motorsteuerung NPK 012_DC-B-M). Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 21: Intermittierender Betrieb (Npk012Pr)
Motorgehäuse 95°C nicht überschreiten. Messstelle siehe Skizze: Messstelle für max. Temperatur am Pumpenkopf Messstelle für max. Temperatur am Motorgehäuse Abb. 7 Temperaturmessstellen NPK012 Für weitere Informationen wenden Sie sich an den KNF-Kundendienst. Kontaktdaten: siehe www.knf.de. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 22: Reinigung
9.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien emp- fiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern. -
Seite 23: Störung Beheben
Inertgas) spülen. à Max. Spannungsbereich des Mo- Pumpe vom elektrischen Netz nehmen. tors überschritten. à Die angelegte Spannung darf den in Kapitel 7.2 Elektrisch anschließen angegebenen Wert nicht überschreiten. Tab. 10 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... - Seite 24 Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien (siehe Kapitel 9.1 Pumpe spülen). 2. Pumpe reinigen (siehe Kapitel 9.2 Pumpe reinigen). 3. Pumpe mit ausgefüllter Unbedenklichkeits- und Dekontaminationser- klärung und unter Angabe des geförderten Mediums an KNF senden. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19...
-
Seite 25: Zubehör
Pendelkolben-pumpen NPK012 Zubehör 11 Zubehör Zubehör Bestellnummer Ansaugfilter 319074 Geräuschdämpfer 058987 Tab. 12 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19... -
Seite 26: Rücksendung
Rücksendung Pendelkolben-pumpen NPK012 12 Rücksendung Voraussetzung für die Reparatur einer Pumpe durch KNF ist eine vollstän- dig ausgefüllte Dekontaminationserklärung. Für Kunden aus Deutschland ist diese zu finden auf: www.knf.de/produkte/ service. Für Kunden aus Österreich und der Schweiz: Gehen Sie auf die Homepa- ge www.knf.com und wählen Sie Ihr Land aus. - Seite 28 KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
