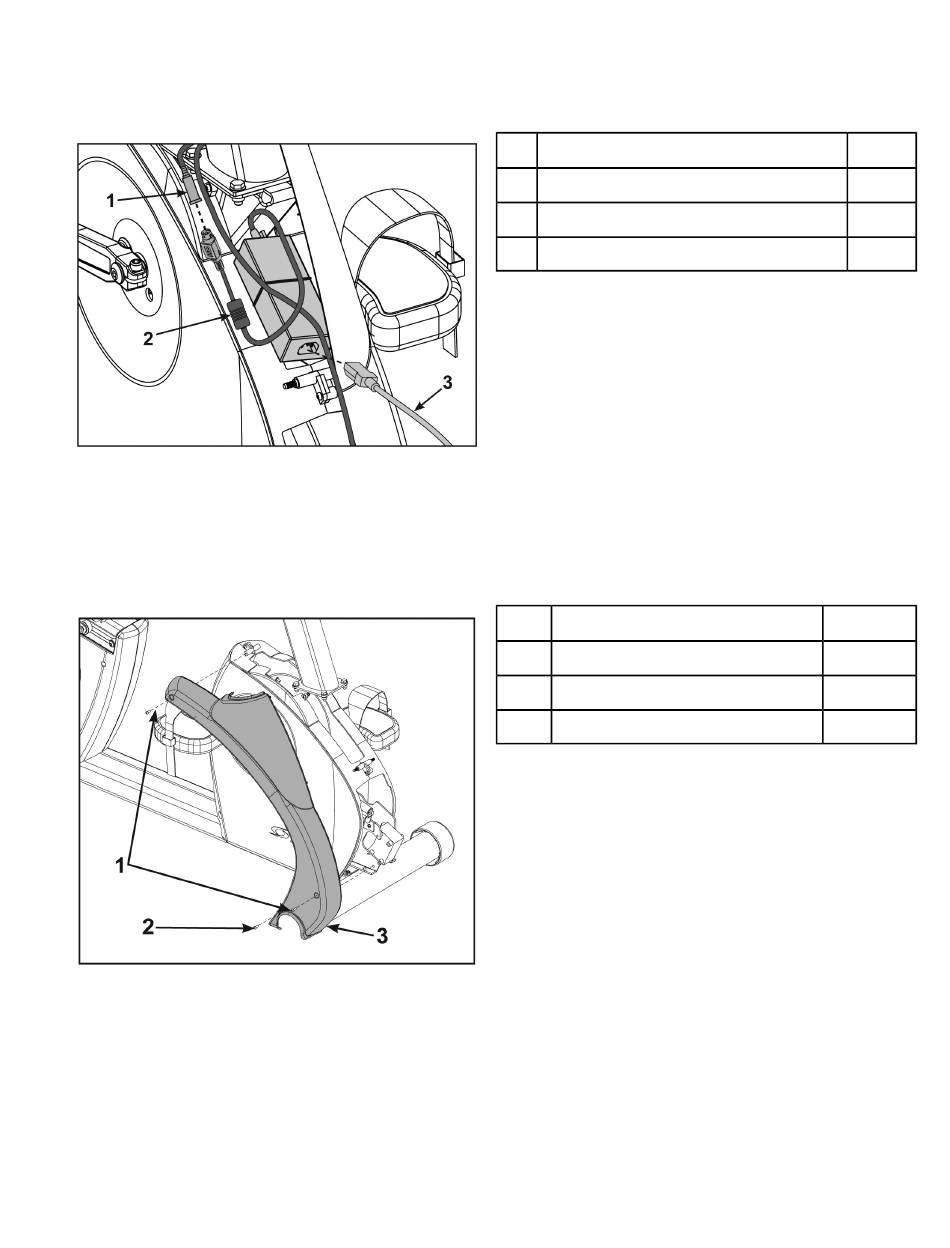

8. Den DIN-Steckverbinder des Netzteilausgangs am Konsolenkabel anschließen.
Sicherstellen, dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse
zur Freigabe nicht getrennt werden können.
Befestigen der Frontabdeckungen
1. Befestigen Sie die rechte Frontabdeckung mit drei Schrauben mittels eines
Kreuzschlitzschraubenziehers.
Zusätzlich zu den drei Befestigungsschrauben pro Frontabdeckung gibt es fünf Verbindungsstücke
aus Kunststoff, die die Frontabdeckungen gemeinsam sichern. Vergewissern Sie sich, dass alle
vier Verbindungsstücke aus Kunststoff richtig in jeder Frontabdeckung eingesetzt sind.
Cybex 625C/625R Rad Teilnummer LT-23688-1 E
Seite 26 von 84
Beschreibung
1
Netzteilausgang
2
Konsolenkabel-DIN-Steckverbinder
3
Stromkabel
Beschreibung
1
Schraube, 8-16 x 0,50 Zoll
2
Schraube, 8-16 x 0,75 Zoll
3
Rechte Frontabdeckung
Menge
1
1
1
Menge
3
1
1
