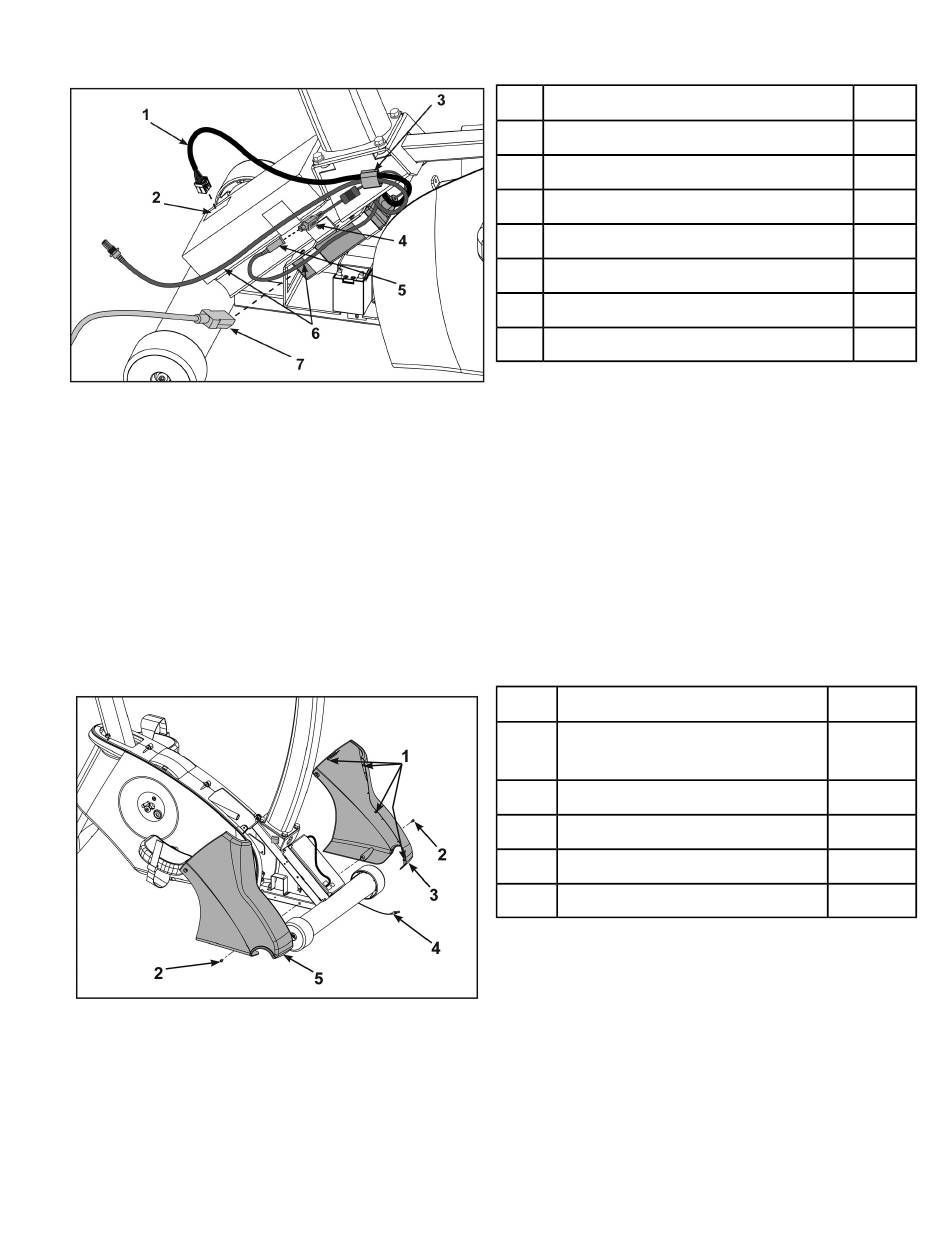

6. Führen Sie die Kabel durch die graue Klemme, die sich an der Steuereinheit befindet.
7. Verbinden Sie das Konsolenkabel mit dem Kabelstecker der Konsole, der sich am unteren
Bedienungspult befindet.
Vergewissern Sie sich, dass der Kabelstecker fest angezogen ist.
8. Den DIN-Steckverbinder des Netzteilausgangs am Konsolenkabel anschließen.
Sicherstellen, dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse
zur Freigabe nicht getrennt werden können.
Befestigen der Frontabdeckungen
1. Befestigen Sie die linke Frontabdeckung mit einer Schraube mittels eines
Kreuzschlitzschraubenziehers.
2. Führen Sie die optionalen A/V-Kabel durch die Frontabdeckung zur Vorderseite des Geräts.
Knicken oder beschädigen Sie keine Drähte während des Aufbaus.
Zusätzlich zu den Befestigungsschrauben gibt es vier Verbindungsstücke aus Kunststoff, die die
Frontabdeckungen sichern. Vergewissern Sie sich, dass alle vier Verbindungsstücke aus Kunststoff
richtig in jeder Frontabdeckung eingesetzt sind.
Cybex 625C/625R Rad Teilnummer LT-23688-1 E
Seite 18 von 84
Beschreibung
1
Displaykabel
2
Display-Steckverbinder
3
Graue Klemme
4
Netzteilausgang
5
Konsolenkabel-DIN-Steckverbinder
6
A/V-Kabel (optional)
7
Stromkabel
Beschreibung
Verbindungsstücke aus
1
Kunststoff
2
Schraube
3
Linke Frontabdeckung
4
Optionale A/V-Kabel
5
Rechte Frontabdeckung
Menge
1
1
1
1
1
1
1
Menge
1
1
1
1
1
