WirelessHART Fieldgate SWG70
Endress+Hauser
7.5.2
Fieldgate SWG70 hinzufügen

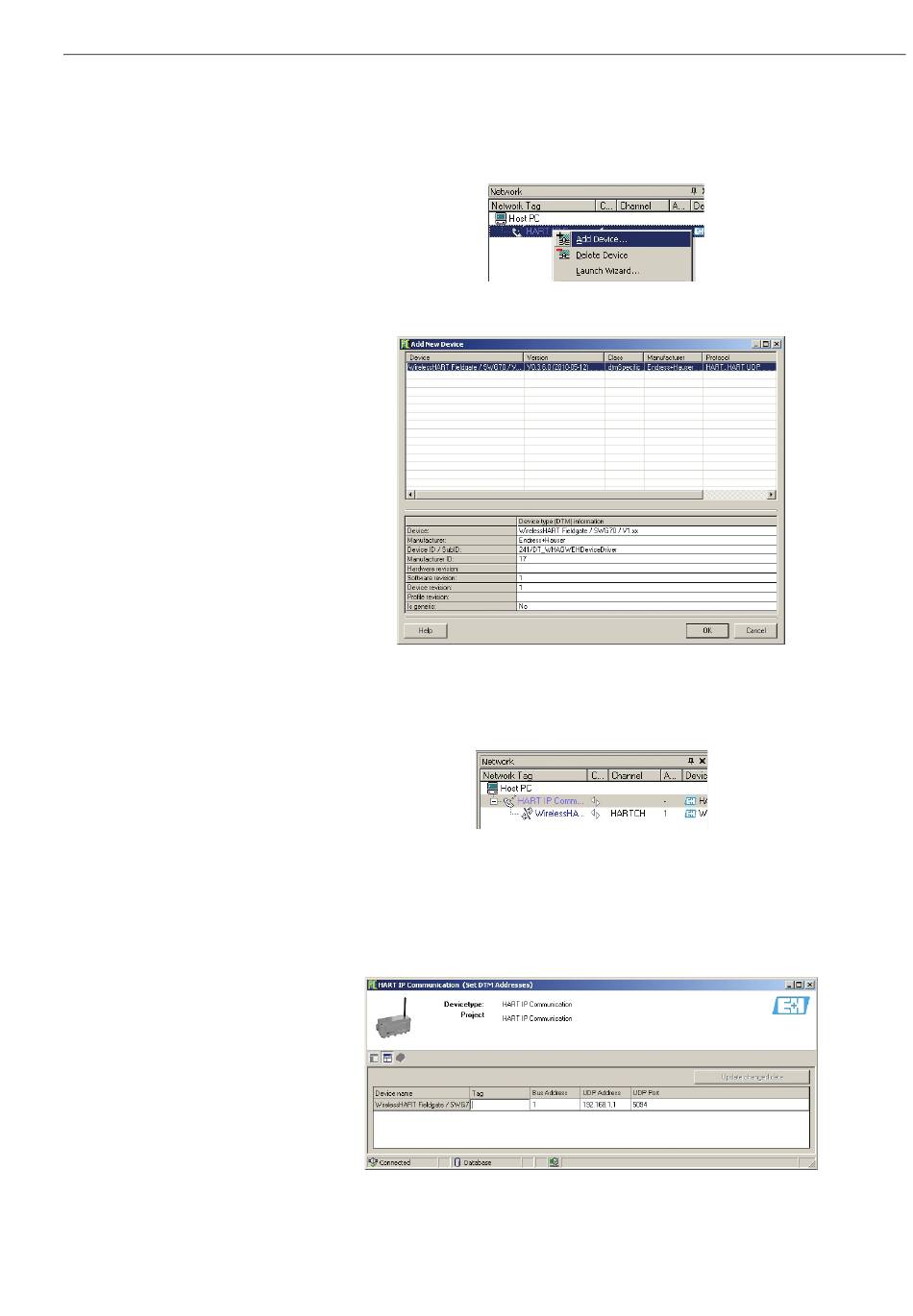

1 Klicken Sie mit der rechten Maustaste auf HART IP Communication, und wählen Sie
Gerät hinzufügen:
2 Das Dialogfenster Neues Gerät hinzufügen erscheint:
– Wählen Sie WirelessHART Fieldgate SWG70 aus, und klicken Sie auf OK.
3 Das Dialogfenster schließt sich, und der Fieldgate-DTM wird unterhalb des Knotens HART IP
Communication eingefügt.
4 Wenn die werksseitig eingestellte IP-Adresse (192.168.1.1) oder der Ethernet-Port (5094) des
Fieldgate SWG70 geändert wurde, klicken Sie mit der rechten Maustaste auf HART IP
Communication und wählen Set DTM Addresses.
-
Es öffnet sich das Dialogfenster Set DTM Addresses:
5 Geben Sie die neue IP-Adresse und/oder die Ethernet UDP-Portnummer ein, und klicken Sie
auf Update Changed Data.
6 Schließen Sie das Dialogfenster. Das Fieldgate SWG70 kann jetzt online geschaltet werden.
7 Inbetriebnahme
35
