6 Bedienung
Gelbe LED: RS-485-
Kommunikationsstatus
Grüne LED: Status
Spannungsversorgung und
Betrieb
Gelbe LED: WirelessHART-
Kommunikationsstatus
Rote LED: Gerätestatus
Gelbe LED: Ethernet-
Kommunikationsstatus
24
6.1.1

LEDs

Fünf LEDs zeigen den Status des Fieldgate SWG70 an:
3
1 2
1 Gelbe LED: RS-485-Kommunikationsstatus
2 Grüne LED: Spannungsversorgung
3 Gelbe LED: WirelessHART-
Kommunikationsstatus
Die LEDs haben folgende Bedeutung:
Modus Status
Blinkend –
Aus –
Modus Status
Ein OK
Blinkend Nicht bereit
Aus Kein Strom
Modus Status
Blinkend –
Aus –
Modus Status
Ein Hardware-Fehler
Blinkend Wiederherstellung nach
einem Hardware-Fehler.
Aus Kein Hardware-Fehler
Modus Status
Blinkend –
Aus –
4
5
A

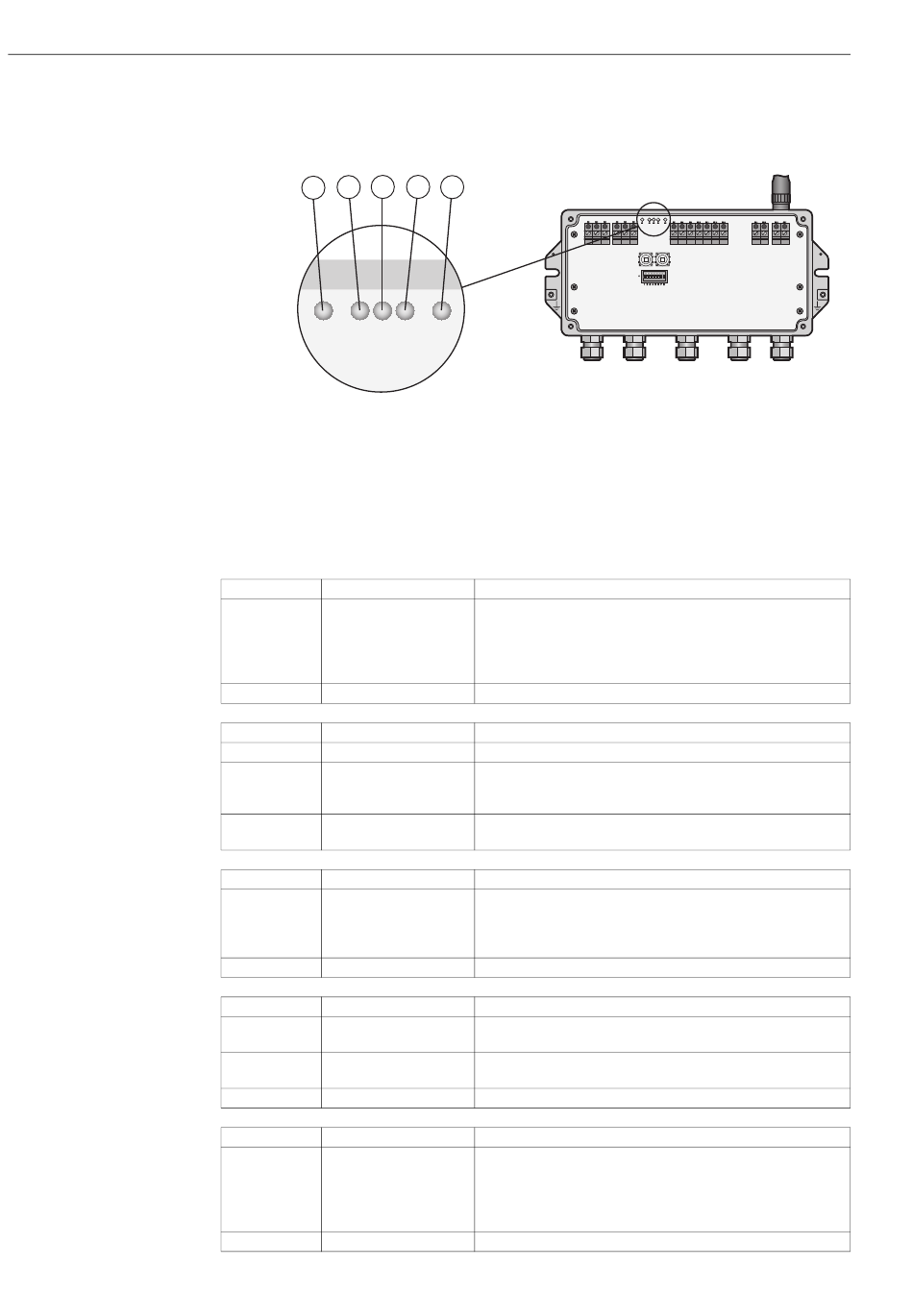

Abb. 6-2: LED-Anzeigen
4 Rote LED: Fehler
5 Gelbe LED: Ethernet-Kommunikationsstatus
Bedeutung
Blinkt kurz, sobald das Fieldgate auf der RS-485-Kommunikations-
leitung eine gültige HART- oder Modbus-Nachricht empfängt.
– Die LED blinkt nicht, wenn die Nachricht nicht an das Fieldgate
adressiert ist oder wenn in der Nachricht ein Kommunikationsfehler
entdeckt wurde.
Derzeit keine Kommunikation auf der RS-485-Leitung.
Bedeutung
Das Fieldgate SWG70 ist eingeschaltet und in Betrieb
Beim Einschalten zeigt die LED an, dass die Fieldgate-Anwendung
arbeitet, aber das Fieldgate ist noch nicht bereit, HART-Befehle zu
beantworten.
Die Spannungsversorgung ist nicht angeschlossen/das Fieldgate ist nicht
bereit.
Bedeutung
Blinkt kurz, sobald das Fieldgate auf der WirelessHART-Kommunika-
tionsschnittstelle eine gültige WirelessHART-Nachricht empfängt.
– Nachrichten enthalten veröffentlichte Befehle, aber keine
veröffentlichten Bursts und Ereignisbenachrichtigungen.
Derzeit keine Kommunikation auf der WirelessHART-Schnittstelle.
Bedeutung
Das Fieldgate hat einen Hardware-Fehler entdeckt, der einen normalen
Betrieb unmöglich macht.
Die Fieldgate-Anwendung versucht, nach dem Fehler die Wiederher-
stellung durchzuführen (nicht bei allen Fehlern möglich).
–
Bedeutung
Blinkt kurz, sobald das Fieldgate auf der Ethernet-Kommunikationslei-
tung eine gültige HART- oder Modbus-Nachricht empfängt.
– Die LED blinkt nicht, wenn die Nachricht nicht an das Fieldgate
adressiert ist oder wenn in der Nachricht ein Kommunikationsfehler
entdeckt wurde.
Derzeit keine HART/Modbus-Kommunikation auf der Ethernet-Leitung
WirelessHART Fieldgate SWG70
B SHD A B SHD SHD T1 T2 RX– RX+ TX– TX+ +24V 0V
RS485 RS485 ETHERNET LINE1
ON
OFF
Endress+Hauser
+24V 0V
LINE2
