6 Bedienung
#
!

DIP-Schalterstellungen

Sicherheitsmodus
26
6.1.3

DIP-Schalter

Warnung!
• Wenn das Fieldgate SWG70 in Bereichen der Zone 2 installiert und an die Spannungsversorgung
angeschlossen ist, dann ist der Betrieb der DIP-Schalter nur zulässig, wenn kein explosions-
gefährdeter Bereich vorliegt.
Hinweis!
• Die gleichen Funktionen können auch über die Webschnittstelle des Fieldgate SWG70 und den
DTM aufgerufen werden, siehe hierzu Kapitel 8.4, Verdrahtete Kommunikation.
Das Fieldgate SWG70 ist mit einem 8-fachen DIP-Schalter ausgestattet.
• Switch (SWx) = OFF => Bit = 0
• Switch (SWx) = ON => Bit = 1
Bei Auslieferung sind alle DIP-Schalter des Fieldgate SWG70 auf ON gestellt und alle DIP-
Schalterfunktionen über die Software festgelegt.
ON
OFF
1 2 3 4 5 6 7 8
2
1
1 Schalter 1 - 4: Geräteadresse
2 Schalter 5 - 6: Baudrate
Schalter Funktion
SW1 Busadresse 1)
SW2
SW3
SW4
SW5 Baudrate 2)
SW6
SW7 RS-485-Abschlusswiderstand
SW8 Download
Verbindungsschlüssel/
Netzwerk-ID
1) Die Adressen von 0 bis 63 können über die Software eingerichtet werden.
2) Wenn die DIP-Schalter verwendet werden, gilt die Baudrate sowohl für das HART- als auch für das MODBUS-
Protokoll.
Die Software-Konfiguration ermöglicht es, zusätzliche Baudraten für das HART- und das MODBUS-Protokoll
festzulegen (Kapitel 8.4.3/8.4.4)
Wenn DIP-Schalter 8 auf OFF steht, können die Netzwerk-ID und der Verbindungsschlüssel nicht
in das Fieldgate heruntergeladen werden (siehe Kapitel 8.3.1). Bei Auslieferung des Fieldgate
SWG70 ist der Download standardmäßig aktiviert, d. h., DIP-Schalter 8 steht auf ON.
3 4

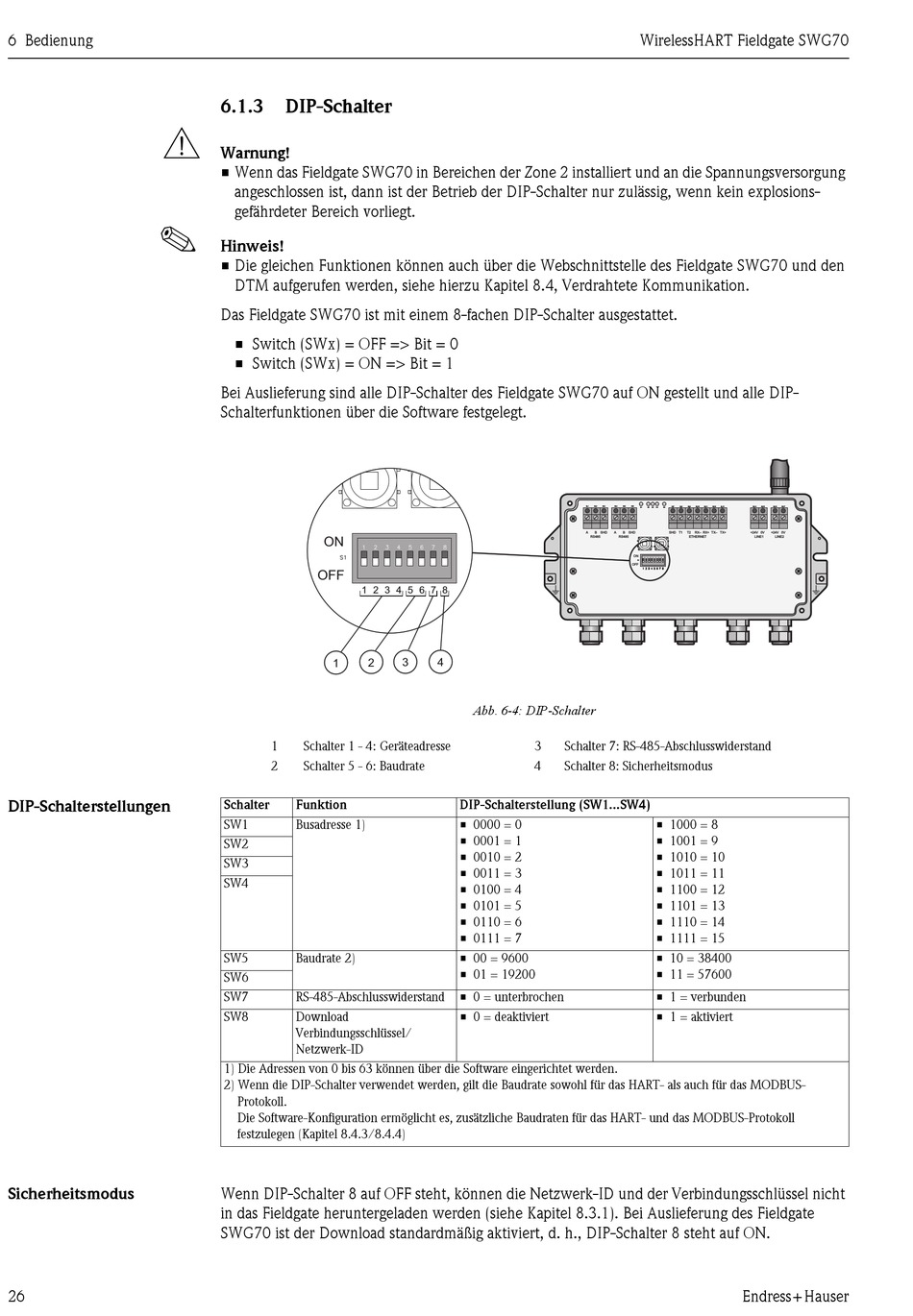

Abb. 6-4: DIP-Schalter
3 Schalter 7: RS-485-Abschlusswiderstand
4 Schalter 8: Sicherheitsmodus
DIP-Schalterstellung (SW1...SW4)
• 0000 = 0
• 0001 = 1
• 0010 = 2
• 0011 = 3
• 0100 = 4
• 0101 = 5
• 0110 = 6
• 0111 = 7
• 00 = 9600
• 01 = 19200
• 0 = unterbrochen
• 0 = deaktiviert
WirelessHART Fieldgate SWG70
A B SHD A B SHD SHD T1 T2 RX– RX+ TX– TX+ +24V
RS485 RS485 ETHERNET LINE1
ON
OFF
• 1000 = 8
• 1001 = 9
• 1010 = 10
• 1011 = 11
• 1100 = 12
• 1101 = 13
• 1110 = 14
• 1111 = 15
• 10 = 38400
• 11 = 57600
• 1 = verbunden
• 1 = aktiviert
Endress+Hauser
0V +24V 0V
LINE2
