WirelessHART Fieldgate SWG70
Montage des Fieldgate
Endress+Hauser
4.2

Montage des Fieldgates

Zusätzlich zu den Anforderungen für eine gute drahtlose Kommunikation, sollte der Einbauort für
Einbau und elektrische Installation gut zugänglich sein. Stellen Sie sicher, dass ausreichend Platz
zum Öffnen der Gehäuseabdeckung und für den Zugang zu Klemmen, Schaltern und
Kabelverschraubungen vorhanden ist. Wählen Sie einen Einbauort, an dem die in den technischen
Daten angegebenen klimatischen Grenzwerte und Funkanforderungen eingehalten werden.
Das Gehäuse entspricht der Schutzart IP65 und eignet sich für die Wandmontage (Montagezubehör
nicht eingeschlossen).
Erforderliche Werkzeuge:
• 2 Schrauben (M6)
• Bohrer
• Schraubendreher
1
1 Montagebohrungen
1 Bohren Sie zwei Löcher in die Montageoberfläche, sodass sie den Montagebohrungen des
Gehäuses entsprechen (Mittelpunkte 240 mm bis 250 mm voneinander entfernt).
2 Schrauben Sie das Gerät auf die Montageoberfläche.
2
2

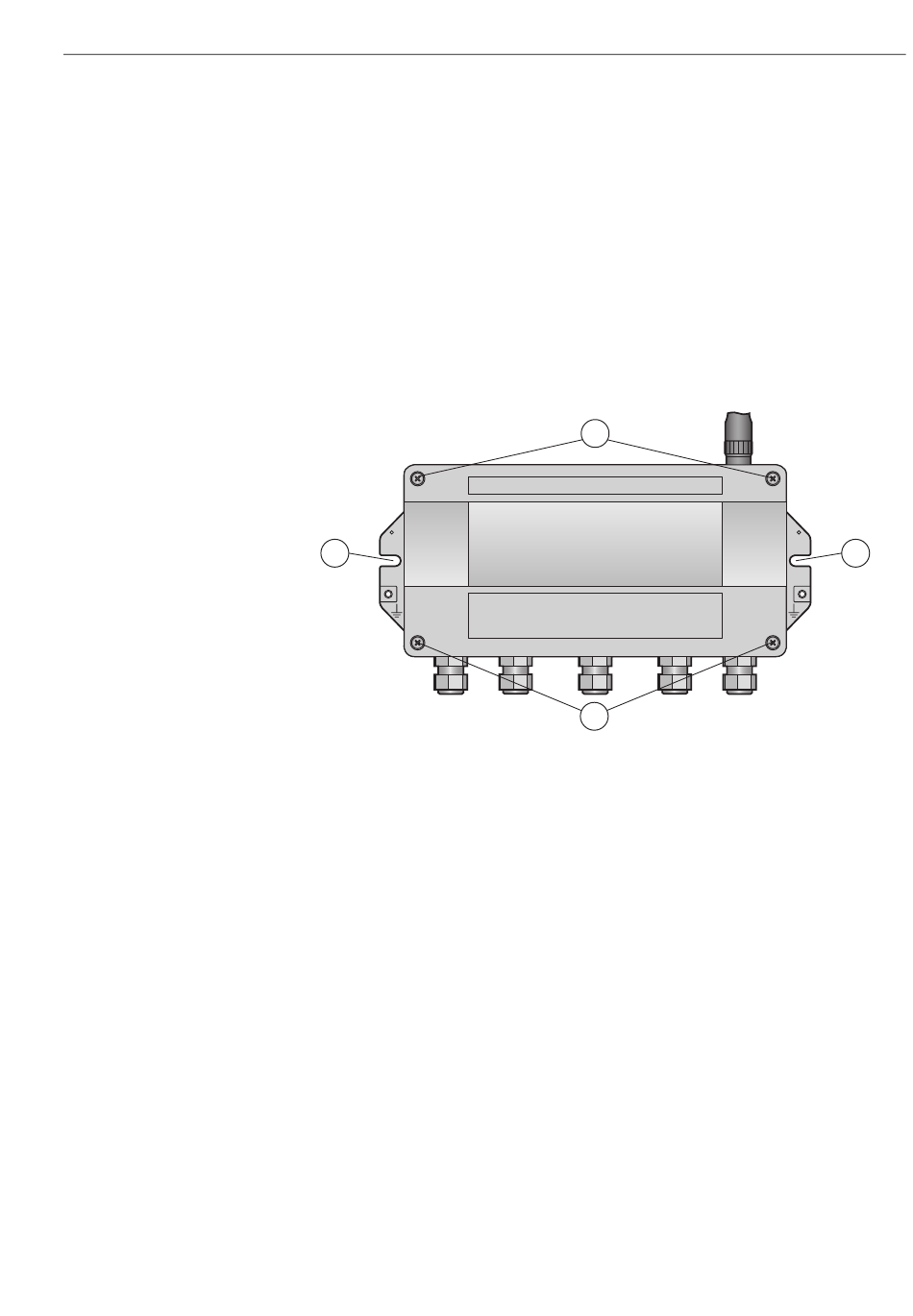

Abb. 4-5: Montagebohrungen und Gehäuseschrauben
2 Gehäuseschrauben
4 Montage
