3 Arbeitsweise und Systemaufbau
12
3.2

Bauform

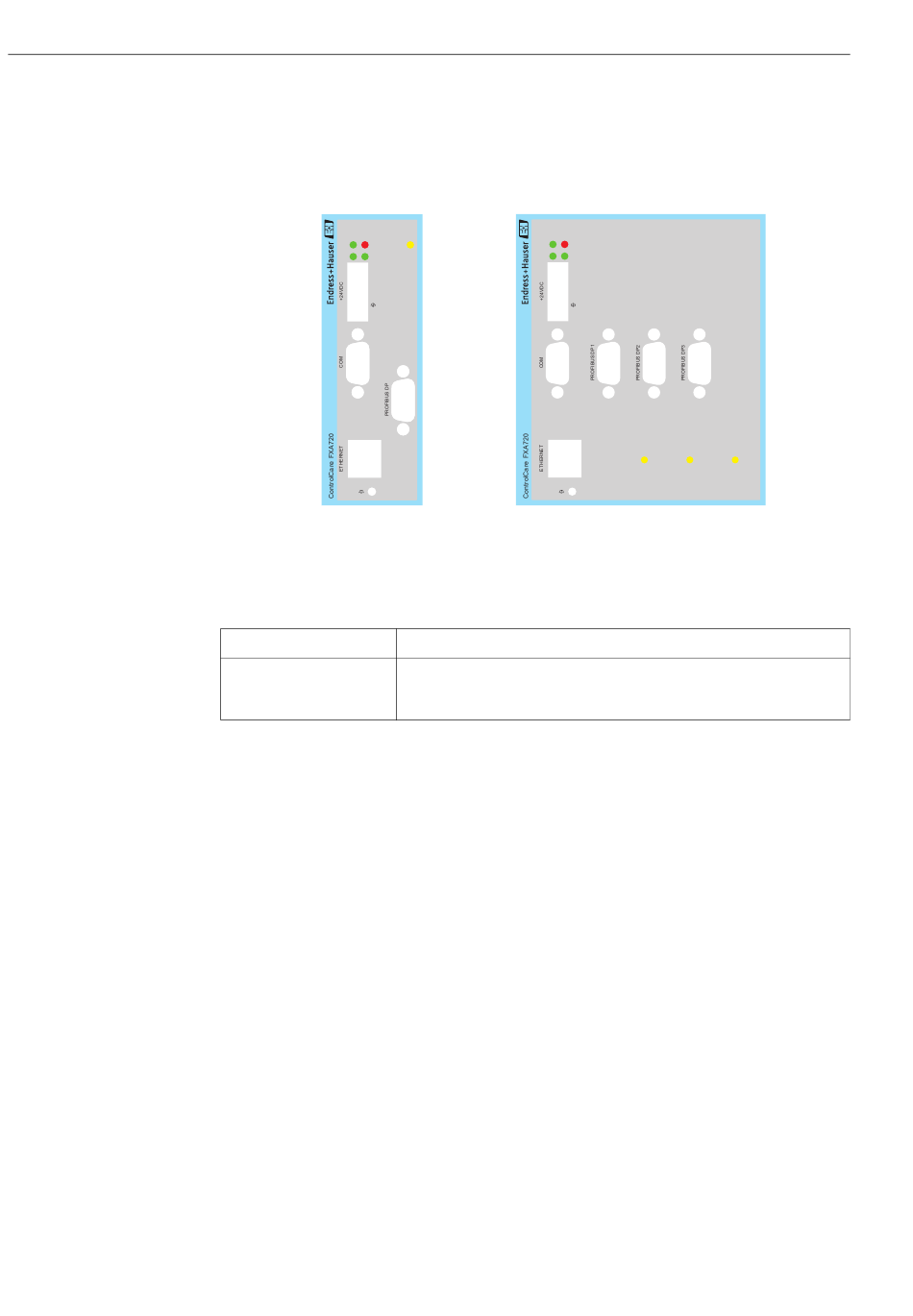

Ein Schema der Frontplatte des Fieldgate FXA720 zeigt Abbildung 3.1 unten.
1-Kanal-Version
FAIL
ON
RUN
ETH
L+
M
3.2.1 Anschlußklemmen
Hilfsenergie
Kommunikations-Anschlüsse • Ethernet 10Base-T/100Base-TX-Anschluß
2- und 3-Kanal-Version
DP ON
ETH
Abb. 3-1: Frontplatte des Fieldgate FXA720
• 24 VDC: eine Buchse/Steckleiste wird mit dem Gerät geliefert
• Je nach Typ, bis zu drei RS-485-Anschlüsse für PROFIBUS DP
• COM--Service-Anschluß (nicht relevant im normalen Messbetrieb)
ControlCare Fieldgate FXA720
FAIL
RUN
L+
M
DP1 DP2 DP3
Endress+Hauser
