WirelessHART Fieldgate SWG70
#

Tasten

Endress+Hauser
6.1.2 Tasten
Das Fieldgate verfügt über zwei Drucktasten.
Warnung!
• Wenn das Fieldgate SWG70 in Bereichen der Zone 2 installiert und die Stromzufuhr eingeschaltet
ist, dann ist der Betrieb der Drucktasten nur zulässig, wenn kein explosionsgefährdeter Bereich
vorliegt.
1
1 2 3 4 5
1 Taste P1

Die Tasten haben folgende Funktionen:

Tasten Funktion
Taste P1 Zurücksetzen der
Konfiguration
Taste P2 Zurücksetzen der
Kommunikation
Taste P1 + P2 Zurücksetzen des
DIP-Schalter 8 Passwortes
OFF
Taste P1 + P2 Zurücksetzen des
DIP-Schalter 8 Netzwerkmanagers
ON
2
6 7 8

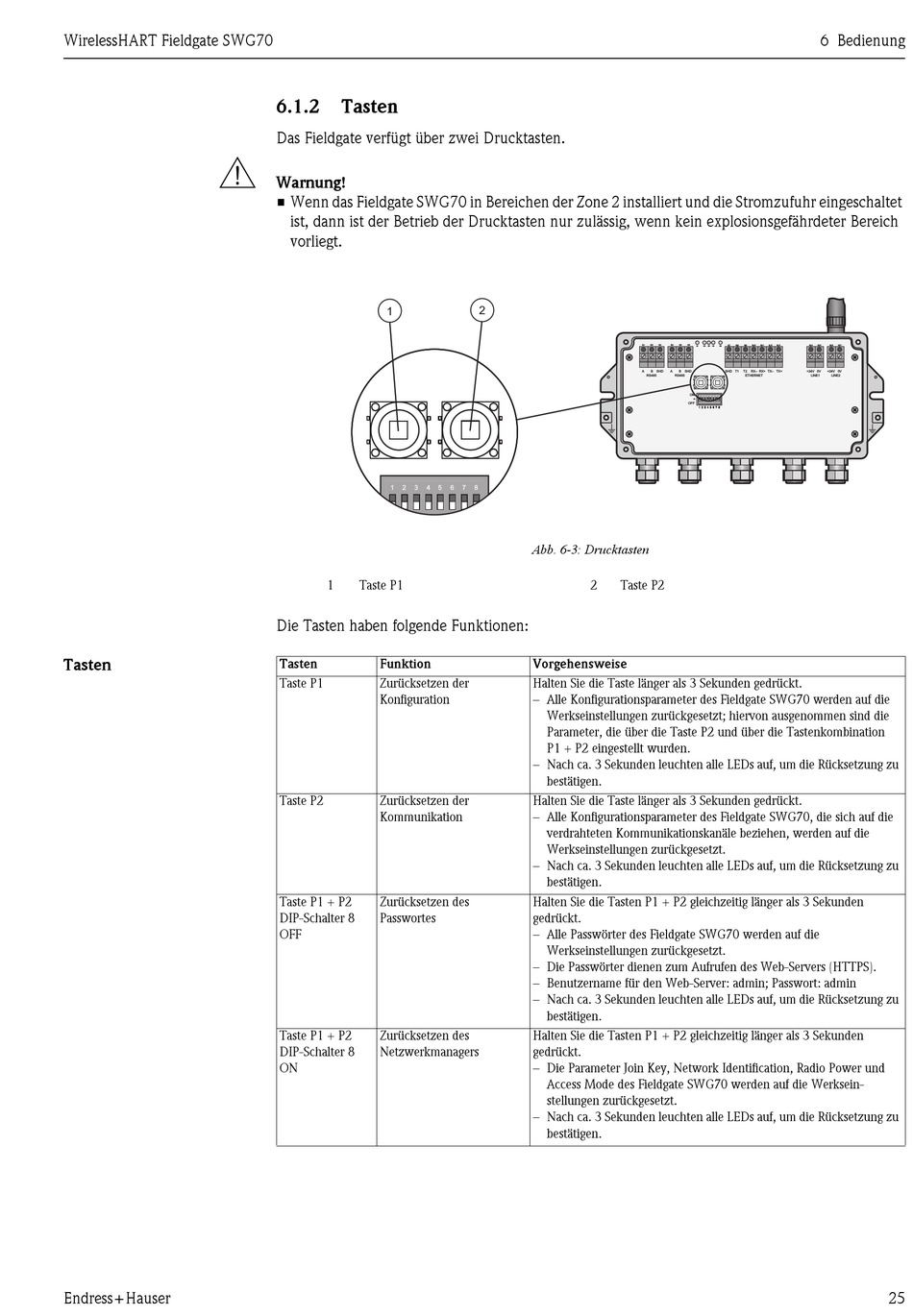

Abb. 6-3: Drucktasten
2 Taste P2
Vorgehensweise
Halten Sie die Taste länger als 3 Sekunden gedrückt.
– Alle Konfigurationsparameter des Fieldgate SWG70 werden auf die
Werkseinstellungen zurückgesetzt; hiervon ausgenommen sind die
Parameter, die über die Taste P2 und über die Tastenkombination
P1 + P2 eingestellt wurden.
– Nach ca. 3 Sekunden leuchten alle LEDs auf, um die Rücksetzung zu
bestätigen.
Halten Sie die Taste länger als 3 Sekunden gedrückt.
– Alle Konfigurationsparameter des Fieldgate SWG70, die sich auf die
verdrahteten Kommunikationskanäle beziehen, werden auf die
Werkseinstellungen zurückgesetzt.
– Nach ca. 3 Sekunden leuchten alle LEDs auf, um die Rücksetzung zu
bestätigen.
Halten Sie die Tasten P1 + P2 gleichzeitig länger als 3 Sekunden
gedrückt.
– Alle Passwörter des Fieldgate SWG70 werden auf die
Werkseinstellungen zurückgesetzt.
– Die Passwörter dienen zum Aufrufen des Web-Servers (HTTPS).
– Benutzername für den Web-Server: admin; Passwort: admin
– Nach ca. 3 Sekunden leuchten alle LEDs auf, um die Rücksetzung zu
bestätigen.
Halten Sie die Tasten P1 + P2 gleichzeitig länger als 3 Sekunden
gedrückt.
– Die Parameter Join Key, Network Identification, Radio Power und
Access Mode des Fieldgate SWG70 werden auf die Werksein-
stellungen zurückgesetzt.
– Nach ca. 3 Sekunden leuchten alle LEDs auf, um die Rücksetzung zu
bestätigen.
A B SHD A B SHD SHD T1 T2 RX– RX+ TX– TX+ +24V
RS485 RS485
ETHERNET LINE1
ON
OFF
6 Bedienung
0V +24V 0V
LINE2
