4 Montage
16
4.1.5 Beispiele für eine gut und eine schlecht positionierte Antenne
Die Positionierung ist dann gut gewählt, wenn sich die Netzwerkteilnehmer innerhalb der
Antennenreichweite befinden:
Höhe
height
Abstand
distance

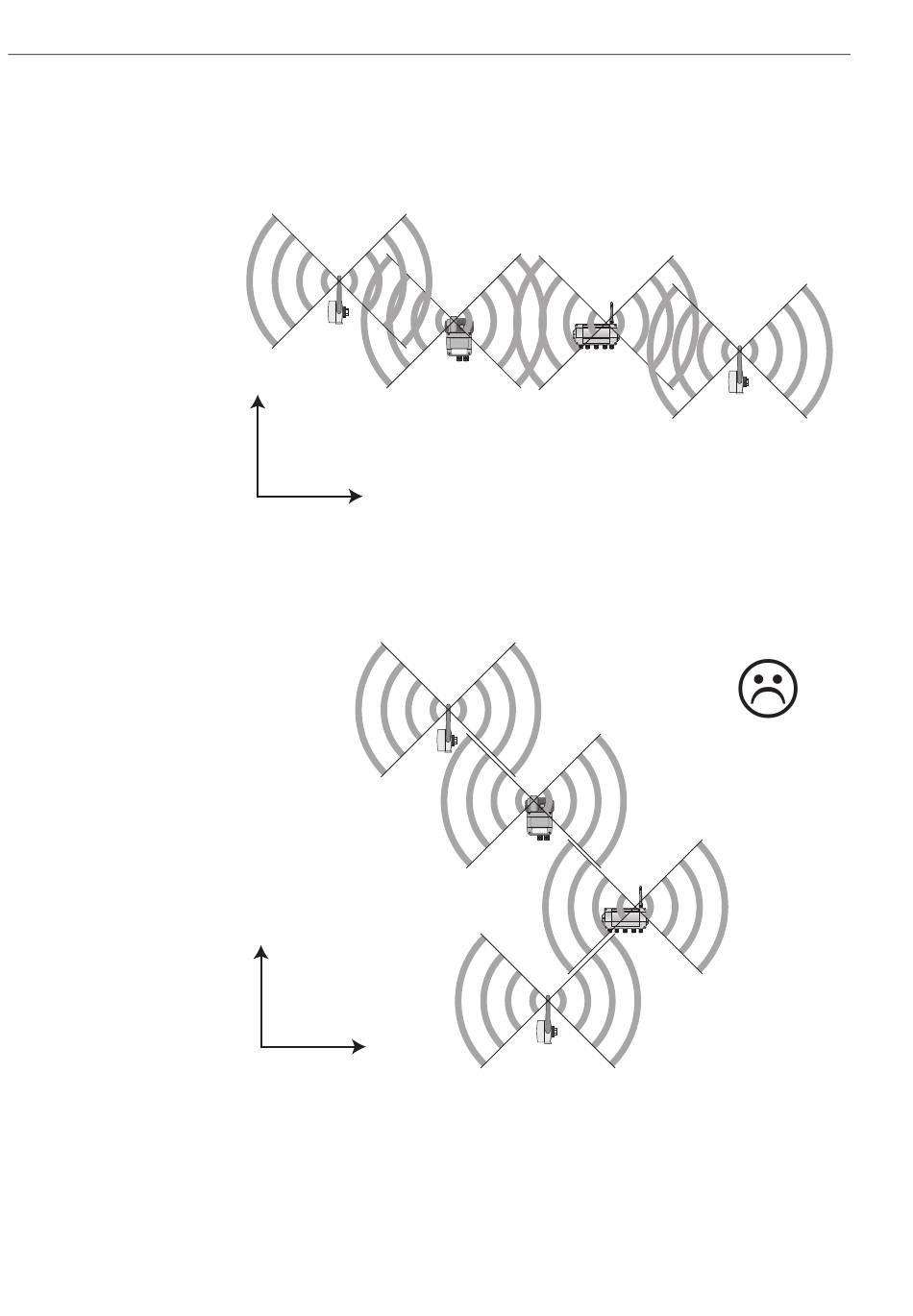

Abb. 4-3: Beispiel für eine gut gewählte Positionierung
Die Positionierung ist schlecht gewählt, wenn sich die benachbarten Geräte außerhalb der
Antennenreichweite oder in einem schwächerem Signalbereich der Antenne befinden:
Höhe
height
Abstand
distance
Abb. 4-4: Beispiel für eine schlecht gewählte Positionierung
PWR
COM
FLT
PWR
COM
FLT
WirelessHART Fieldgate SWG70
☺
