5.3 Einbaumontage des Ray60/Ray70

Montagelöcher bohren – Ray60 / Ray70
Bevor Sie Ihr Gerät auf im dem Pult einbauen
können, müssen Sie die Montagelöcher bohren.
Führungen für die Montagelöcher finden Sie
an den Ecken des Geräts unter dem vorderen
Gehäuserahmen.

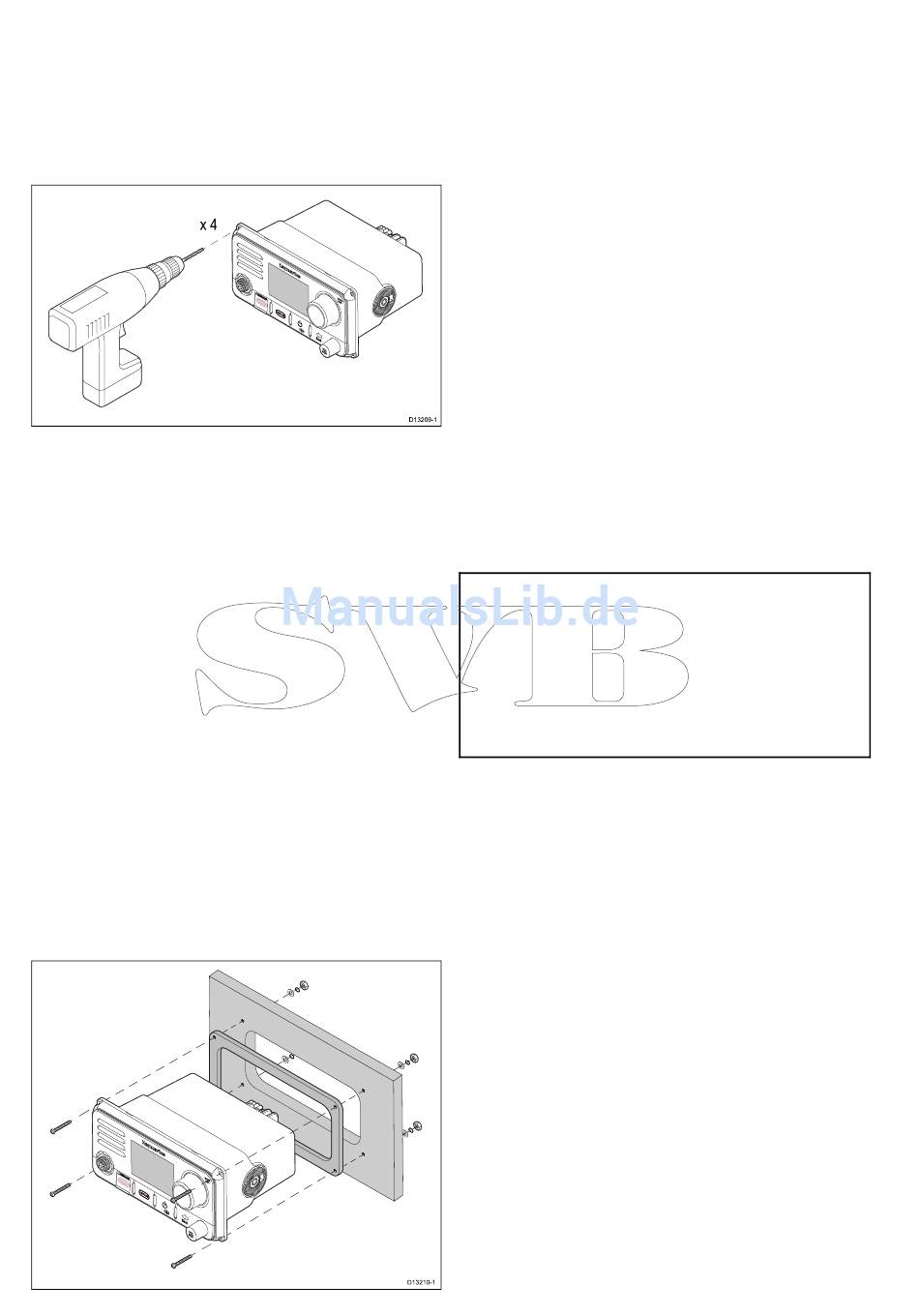

1. Bohren Sie die vier Montagelöcher mit einer
Bohrmaschine und einem 4-mm-Bohreinsatz
(5/32 Zoll).
Bohren Sie dabei von der Vorderseite des Geräts
aus und achten Sie darauf, dass Sie nicht zu
stark auf die Bohrmaschine aufdrücken, um
eventuelle Schäden am Gerät zu vermeiden.
Einbaumontage – Ray60 / Ray70
Gehen Sie für die Einbaumontage eines Ray60 /
Ray70 wie folgt vor.
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort
ausgewählt und sichergestellt, dass sich keine
Elemente hinter der Montageplatte befinden,
die durch das Bohren/Sägen bei der Montage
beschädigt werden könnten.
• Sie haben die Kabelanschlüsse korrekt identifiziert
und die Kabelverlegung gut durchgeplant.
• Sie haben die Montagelöcher für die Einheit
gebohrt.
• Sie haben den vorderen Gehäuserahmen
abgenommen.
42
1. Überprüfen Sie den ausgewählten Montageort.
Es wird ein freier, ebener Bereich mit genügend
Freiraum hinter der Einheit benötigt.
2. Befestigen Sie die bereitgestellte
Montageschablone mit Klebeband am
Montageort.
3. Verwenden Sie eine geeignete Lochsäge (die
Größe ist auf der Schablone angezeigt) und
sägen Sie an jeder Ecke des Ausschnittbereichs
ein Loch.
4. Verwenden Sie eine geeignete Säge, um entlang
der Innenseite der Schnittlinie zu sägen.
5. Prüfen Sie, ob die Einheit in die herausgesägte
Öffnung passt, und schmirgeln Sie dann die
Kanten ab, bis sie glatt sind.
6. Bohren Sie 4 Löcher für die Fixierschrauben, wie
angezeigt.
7. Ziehen Sie den Schutzfilm von der mitgelieferten
Dichtung ab.
D13209-1
8. Platzieren Sie die Dichtung an der Rückseite der
Einheit und drücken Sie sie fest auf die Flansch.
9. Schließen Sie das Stromkabel und alle anderen
Kabel an die Einheit an.
10. Positionieren Sie das Gerät am richtigen Ort und
befestigen Sie es mit den Fixierschrauben.
11. Befestigen Sie den vorderen Gehäuserahmen.
Hinweis: Die im Lieferumfang enthaltene Dichtung
bildet ein Siegel zwischen der Einheit und einer
ausreichend flachen und festen Montagefläche.
Die Dichtung sollte daher bei der Montage immer
verwendet werden. Es kann darüber hinaus
erforderlich sein, ein seefestes Dichtungsmittel zu
verwenden, wenn die Montageoberfläche nicht
eben oder fest genug ist oder wenn sie eine raue
Oberfläche hat.
Vorderen Gehäuserahmen befestigen –
Ray60 / Ray70
Nach der Installation kann der vordere
Gehäuserahmen wie folgt angebracht werden.
Beim folgenden Verfahren wird davon ausgegangen,
dass das Gerät bereits an der gewünschten Position
montiert wurde.
1. Positionieren Sie die rechte untere Seite des
Rahmens unter der rechten unteren Seite des
Geräts und achten Sie dabei darauf, dass
D13210-1
Ray50 / Ray60 / Ray70
