6.4 Startseite – Überblick
Nachstehend finden Sie eine Zusammenfassung
der Zeichen und Symbole, die das Funkgerät auf
der Startseite anzeigt und eine Erklärung von deren
Bedeutung.
1
Scanni
2
4
06
5
SHI P -SHIP
7
Press Back to end scan

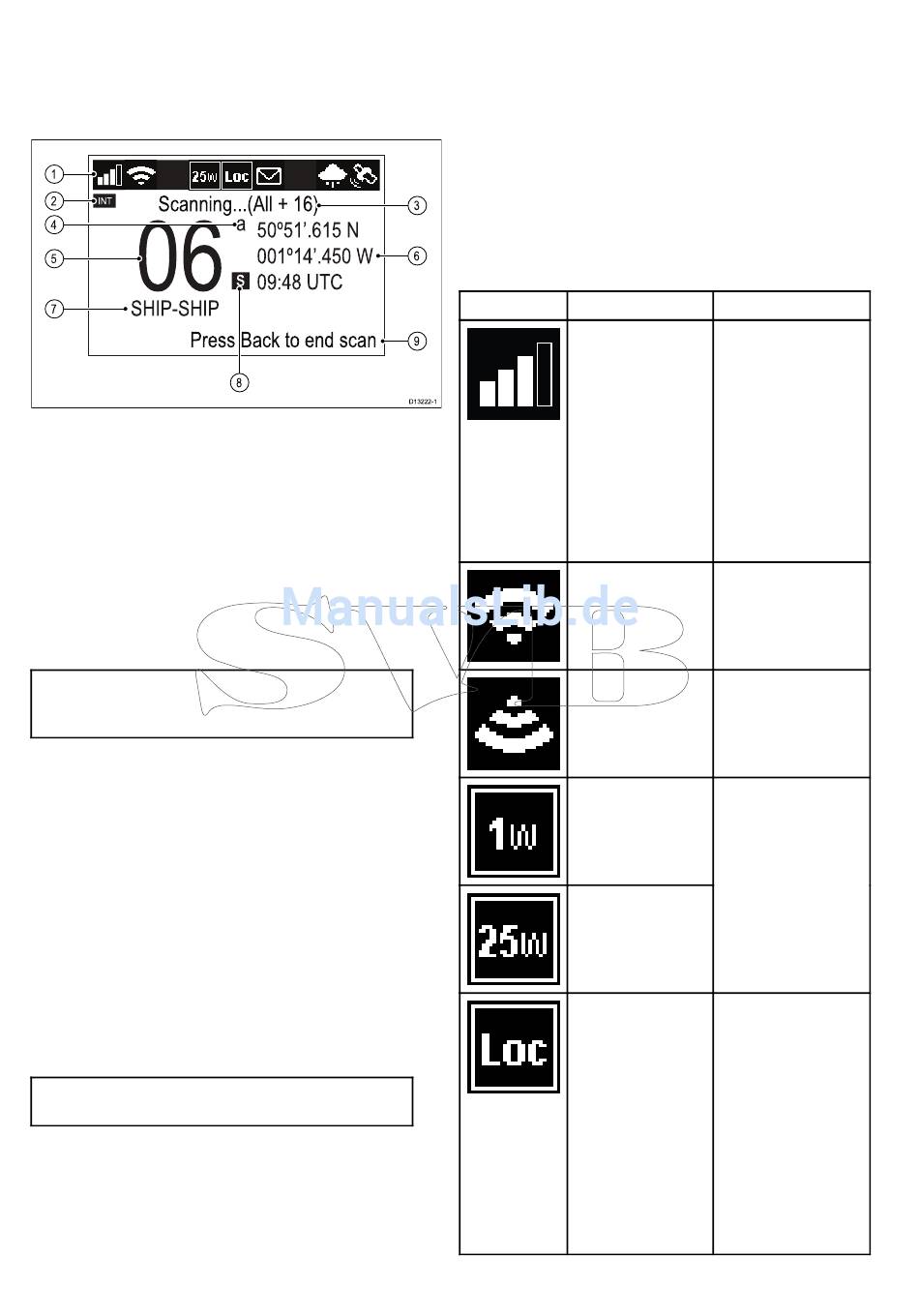

1. Statusleiste – Die Statusleiste enthält
Symbole, die den aktuellen Status des Geräts
anzeigen. Einzelheiten dazu finden Sie unter
Statusleistensymbole.
2. Frequenzband – Zeigt das gegenwärtig
verwendete Frequenzband an:
• USA – Vereinigte Staaten von Amerika
• INT – International
• CAN – Kanada
• WX – Wetter
Hinweis: Für den Empfang der
US-amerikanischen und kanadischen
Kanäle sind spezielle Lizenzen erforderlich.
3. Statustext – Zeigt den aktuellen Modus des
Funkgeräts an, wie z. B.: ATIS-Modus aktiv,
Wetterwarnung, Abtastmodus usw.
4. Kanalsuffix
• a – Zeigt an, dass der aktuelle US- oder
kanadische Kanal den Simplexmodus
verwendet. Dieser Kanal verwendet die
Sendefrequenz des internationalen Kanals
zum Senden und Empfangen. Wenn ein
Kanal in allen drei Frequenzbändern den
Simplexmodus verwendet (wie z. B. Kanal
06), dann ist das Suffix a nicht erforderlich.
• b – Zeigt an, dass der Kanal nur für den
Empfang verwendet wird. Dies gilt nur für
kanadische Kanäle.
Hinweis: Auf einem Nur-Empfang-Kanal
können keine Sendungen erfolgen.
5. Kanal – zeigt die aktuelle Kanalnummer an.
6. Standort/Uhrzeit oder Standort/COG/SOG – Je
nach der Auswahl werden Standortkoordinaten
und die aktuelle Uhrzeit angezeigt oder
Standortkoordinaten sowie COG und SOG.
7. Kanalname – Zeigt den Namen des aktuellen
Kanals an.
50
n g...(All + 16)
a
50º51'.615 N
001º14'.450 W
s
09:48 UTC
8
8. Kanaltyp – Zeigt den Typ des Kanals an:
• s = Simplex – Simplexkanäle senden und
empfangen auf der gleichen Frequenz.
• d = Duplex – Duplexkanäle verwenden
getrennte Frequenzen für das Senden und
den Empfang.
9. Optionaler Text – Bietet zusätzliche
Anweisungen für Benutzer.
3

Symbole in der Statusleiste

Die Statusleiste enthält Symbole, die den Status des
6
Funkgeräts anzeigen.
Symbol Name
Empfangssignal
9
D13222-1
Senden
Empfangen
Niedrige
Funkleistung
Hohe Funkleistung
Lokal
Beschreibung
Zeigt die relative
Stärke des
empfangenen
Funksignals an.
Dabei werden
zwischen 0 Balken
(kein Funksignal
empfangen)
und 4 Balken
(starkes Funksignal
empfangen)
angezeigt.
Zeigt an, dass
das Funkgerät
gegenwärtig sendet
(d. h. die PTT-Taste
ist gedrückt).
Zeigt an, dass
das Funkgerät
gegenwärtig eine
Sendung empfängt.
Zeigt den Modus des
Funkgerätempfän-
gers an: Niedrig (1
Watt) oder Hoch (25
Watt).
Zeigt an, dass
das Funkgerät
sich im lokalen
Empfangsmodus
befindet. Dabei wird
die Empfindlichkeit
des Empfängers
in Gebieten mit
starkem Funkverkehr
heruntergesetzt,
um unerwünschten
Empfang zu
vermeiden.
