Hinweis:
• Der Nennwert für den Thermoschutzschalter
hängt von der Anzahl der Geräte ab,
die Sie anschließen. Bitte wenden Sie
sich im Zweifelsfall an einen autorisierten
Raymarine ® -Fachhändler.
• Das Stromkabel Ihres Produkts verfügt
möglicherweise bereits über eine integrierte
Inline-Sicherung. Wenn dies nicht der Fall ist,
können Sie eine Inline-Sicherung zur positiven
Ader des Stromanschlusses für Ihr Produkt
hinzufügen.

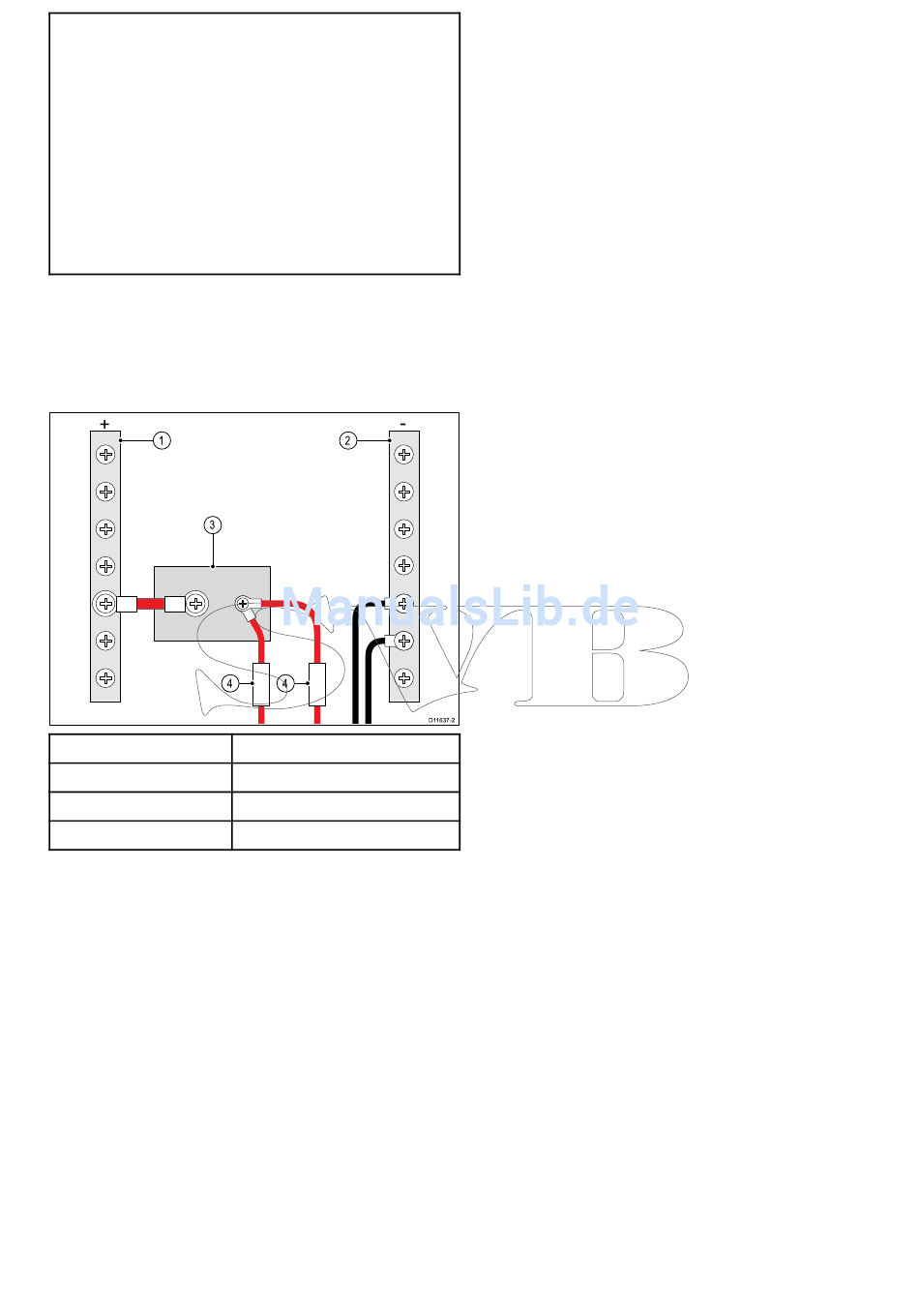

Gemeinsame Nutzung eines Trennschalters

Wenn mehrere Geräte sich einen Schutzschalter
teilen, muss für jeden Stromkreis eine
Inline-Sicherung (Leitungssicherung) eingebaut
werden.
+
1
3
1
2
3
4
Verwenden Sie wann immer möglich individuelle
Schutzschalter für einzelne Geräte. Wenn dies
nicht möglich ist, verwenden Sie individuelle
Leitungssicherungen für den erforderlichen Schutz.
Kabel und Anschlüsse
-
Positivleiste (+)
Negativleiste (-)
Schutzschalter
Sicherung
4.5 Handapparate und Kabel
anschließen
Gehen Sie wie nachfolgend beschrieben vor, um
Handapparate und Kabel miteinander zu verbinden.
1. Achten Sie darauf, dass die Kabelstecker korrekt
ausgerichtet sind.
2. Stellen Sie sicher, dass die Stecker vollständig
eingesteckt sind.
3. Lösen Sie die Feststellmanschetten, indem Sie
sie im Uhrzeigersinn drehen.
D11637-2
33
