4.2 Überblick über Verbindungen –
Ray50

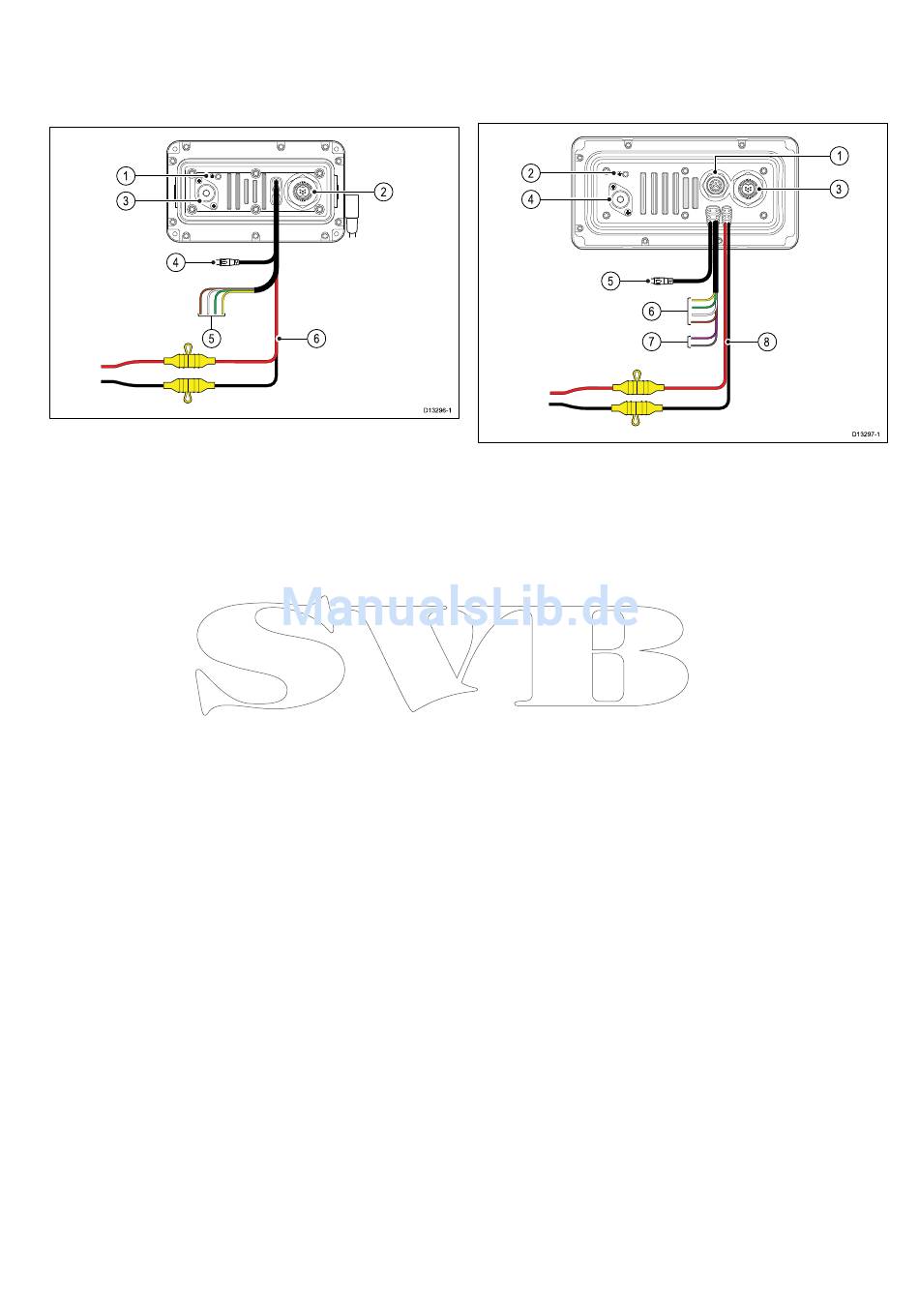

Die folgenden Anschlüsse sind für das Ray50
verfügbar.
1
4
5
1. Erdungspunkt – NICHT VERWENDEN!
2. SeaTalk ng®
3. Antenne
4. RCA-Audiokabel
5. NMEA 0183
6. Stromanschluss
Kabel und Anschlüsse
4.3 Anschlussüberblick – Ray60 /
Ray70
Die folgenden Anschlüsse sind für das Ray60 und
das Ray70 verfügbar.
2
6
D13296-1
1. Sekundärstation
2. Erdungspunkt – NICHT VERWENDEN!
3. SeaTalk
4. Antenne
5. RCA-Audio
6. NMEA 0183
7. Loudhailer/Nebelhorn (nur Ray70)
8. Stromanschluss
ng®
1
D13297-1
