3.1 Installations-Checkliste

Die Installation umfasst die folgenden Arbeitsschritte:
Installation
1 Das System planen
2 Alle Geräte, Zubehör und Werkzeuge bereitstellen
3 Einen Installationsort bestimmen
4 Die Kabel verlegen
5 Kabeldurchgänge und Montagelöcher bohren.
6 Die Anschlüsse am Gerät vornehmen.
7 Alle Geräte am Ort sichern
8 Das System einschalten und testen

Installationsdiagramm

Ein Installationsdiagramm ist ein wichtiger Schritt
bei der Installationsplanung. Es ist darüber hinaus
nützlich für zukünftige Erweiterungen und für
die Wartung des Systems. Das Diagramm sollte
Folgendes enthalten:
• Die Positionen der verschiedenen Komponenten
• Verbinder sowie Kabelarten, -routen und -längen
18

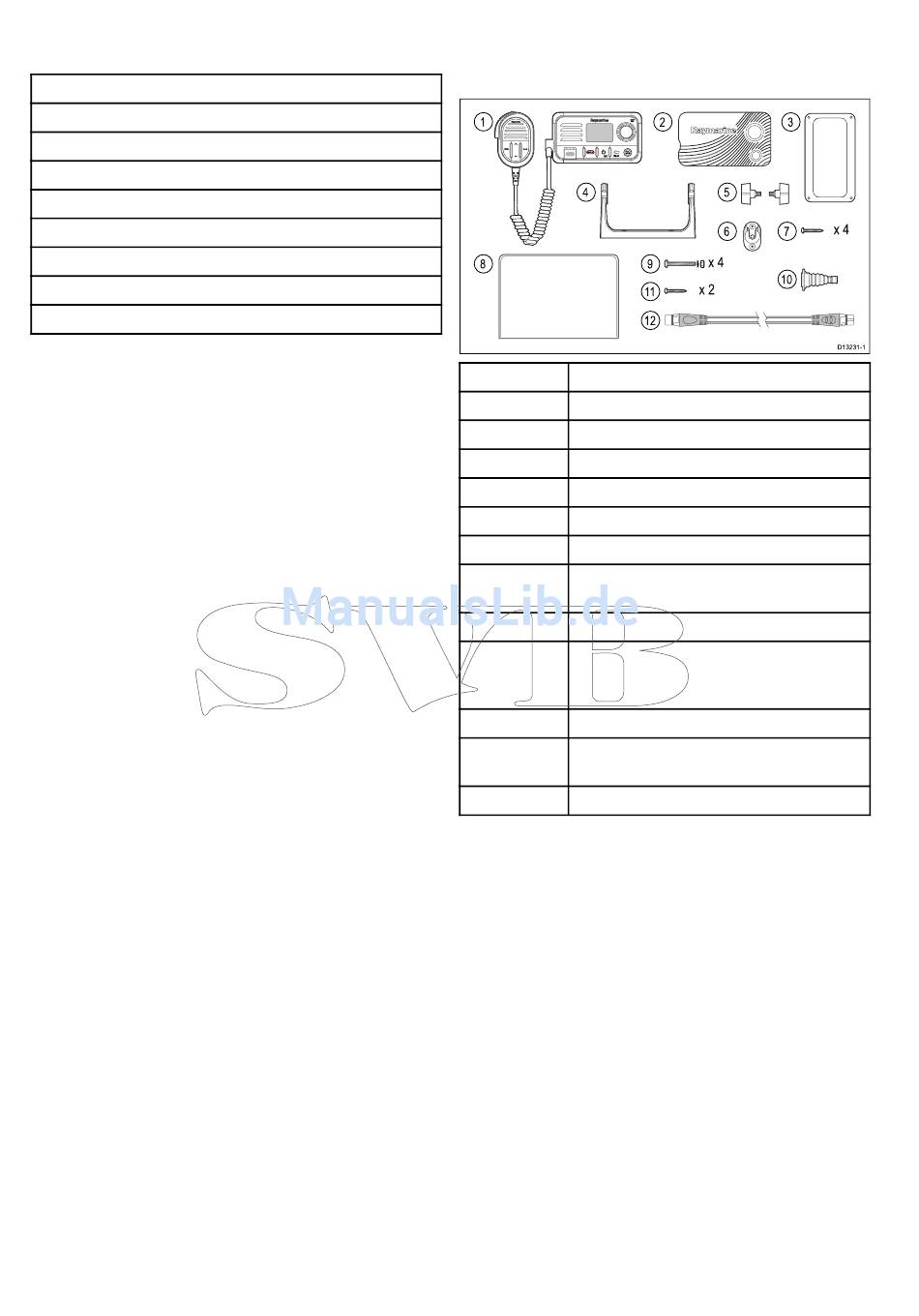

3.2 Lieferumfang – Ray50
Die nachfolgend aufgelisteten Teile sind im
Lieferumfang des Ray50 enthalten.
1
4
8
Nr. Beschreibung
1 Ray50 mit Fistmic
2 Sonnenabdeckung
3 Dichtung für Einbaumontage
4 Geräthalterung
5
Halterungshandräder
6 Fistmic-Halterung
7 Befestigungsschrauben für
Halterungsmontage (4 Stück)
8 Dokumentation
9
Befestigungselemente für Einbaumontage:
Mutter, Bolzen und Sicherungsscheibe (je
4 Stück)
10
Antennen-Schutzkit
11 Befestigungselemente für Fistmic-Montage
x 2
12 SeaTalk ng®
2 3
5
6 7
x 4
9
10
x 2
11
12
-Spurkabel, 400 mm (15,7 Zoll)
Ray50 / Ray60 / Ray70
x 4
D13231-1
