Hinweis: Die Größe des verwendeten
Bohreinsatzes sowie das Drehmoment für das
Festziehen der Fixierschrauben hängen vom
Materialtyp und der Dicke der Montageoberfläche
ab.
44
5.5 Halterungsmontage des
Raymic-Handset – Ray60 / Ray70
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort
ausgewählt und sichergestellt, dass sich keine
Elemente hinter der Montageplatte befinden, die
durch das Bohren bei der Montage beschädigt
werden könnten.
• Sie haben die Kabelanschlüsse korrekt identifiziert
und die Kabelverlegung gut durchgeplant.
1. Vergewissern Sie sich, dass Sie einen ebenen,
freien Montageort für die Halterung ausgewählt
haben, mit genügend Platz, um den Handapparat
einzusetzen und herauszunehmen.

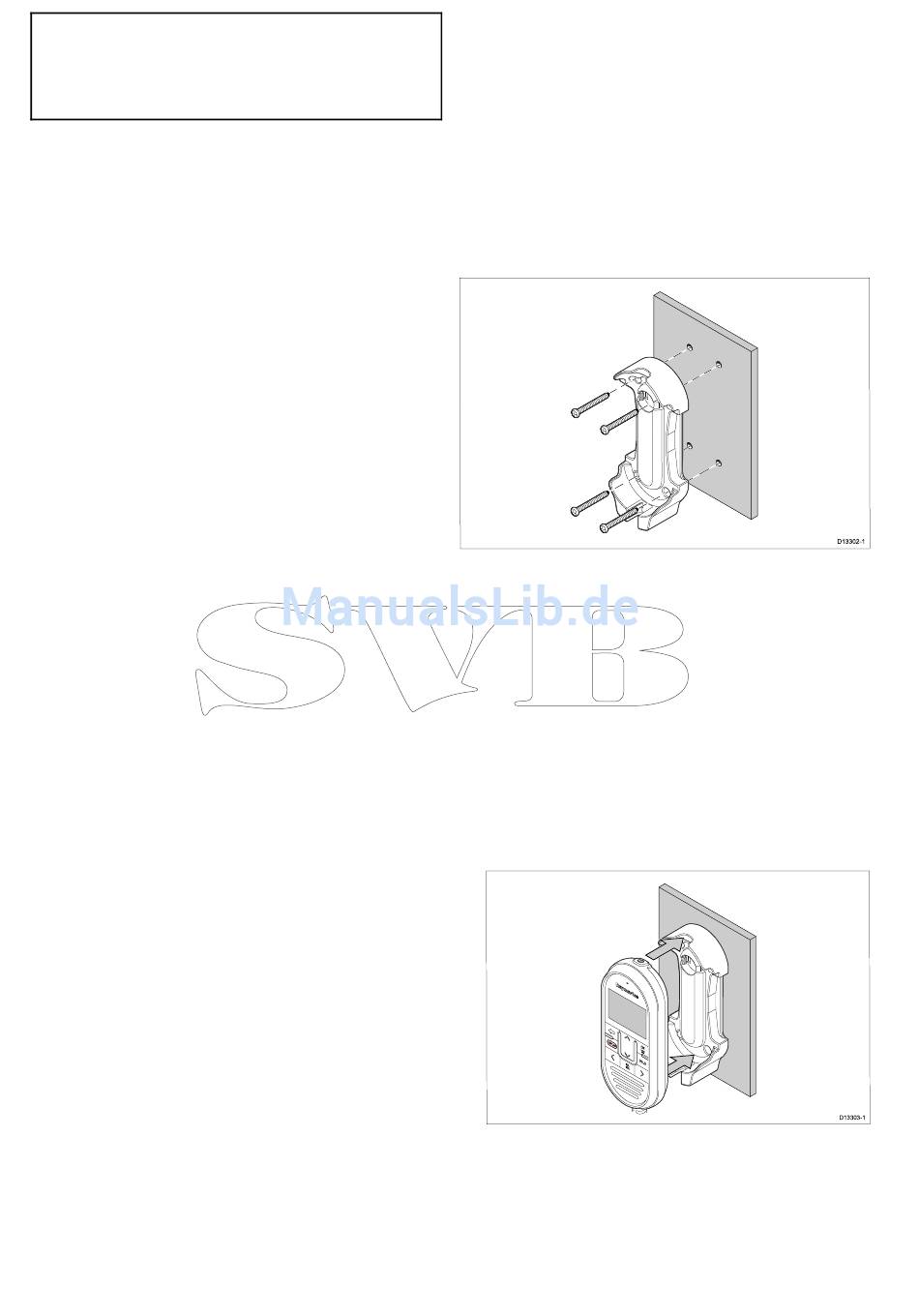

2. Positionieren Sie die Halterung auf der
Montageoberfläche und markieren Sie mit einem
Bleistift die Position der Bohrlöcher für die
Fixierschrauben.
3. Bohren Sie die Löcher mit einem Bohreinsatz
geeigneter Größe.
4. Positionieren Sie die Halterung über den Löchern
und befestigen Sie sie mit den bereitgestellten
Fixierschrauben.
5. Schieben Sie den Handapparat in die Halterung
ein, bis er einrastet.
