Anforderungen an die Kabelführung
Stellen Sie sicher, dass das Gerät an einem Ort
montiert wird, an dem die Kabel ordentlich geführt
und angeschlossen werden können:
• Ein Mindestbiegeradius von 100 mm (3,94 Zoll)
muss für Kabel eingehalten werden, sofern nicht
anders angegeben.
• Arbeiten Sie mit Kabelschutzvorrichtungen, um
Druck auf die Anschlüsse zu vermeiden.
Elektrische Störimpulse
Wählen Sie einen Montageort, der weit genug
entfernt ist von Geräten, die Störimpulse
erzeugen könnten, z. B. Motoren, Generatoren,
UKW-Sender/Empfänger.

Stromversorgung

Wählen Sie einen Standort, der so nahe wie möglich
an der Gleichstromversorgung des Schiffs gelegen
ist. Dadurch wird die Länge der Kabel auf ein
Minimum reduziert.
Planung der Installation

3.10 Montageoptionen

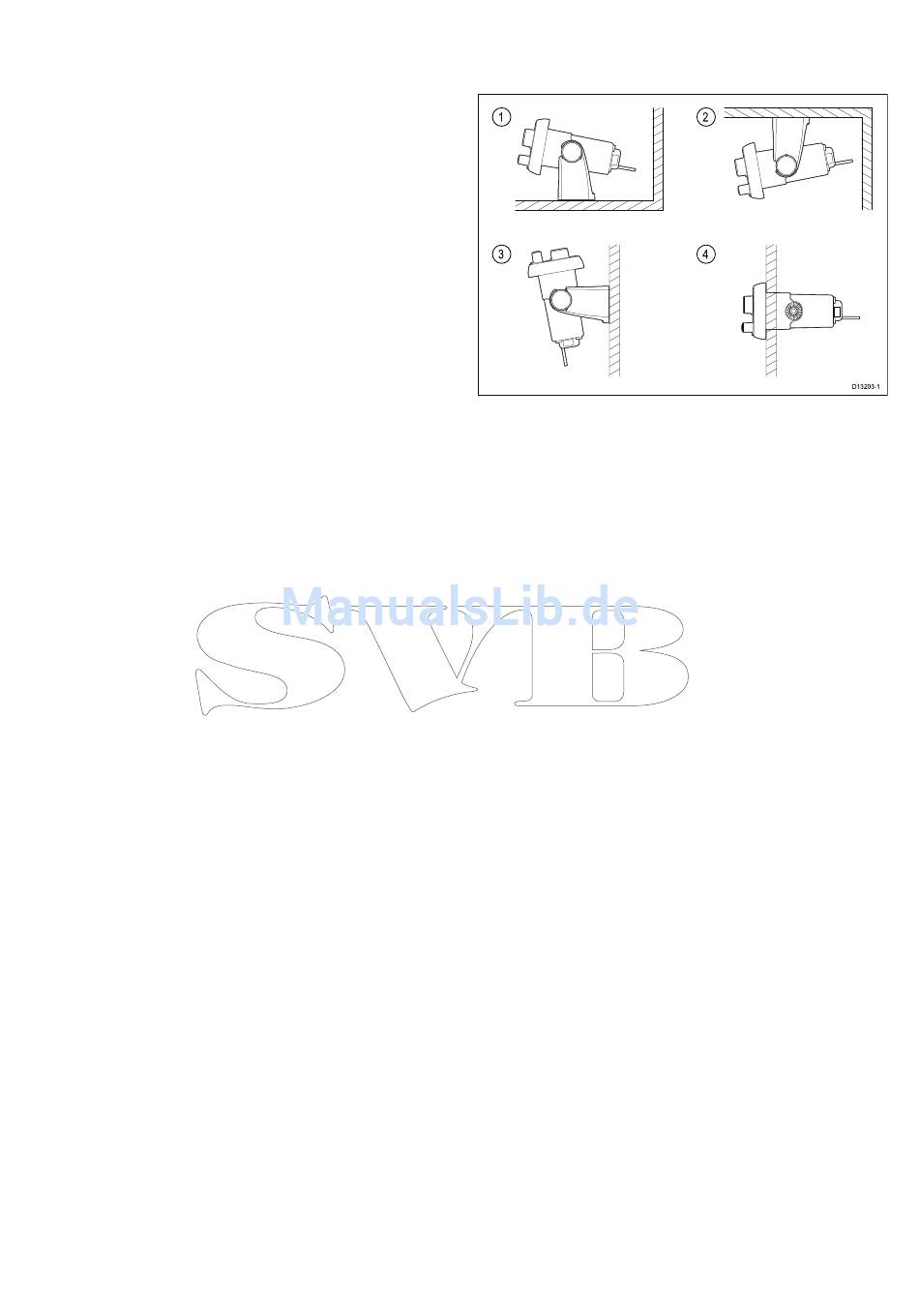

Das Gerät kann in den folgenden Konfigurationen
montiert werden.
1
3
1. Tischmontage
2. Überkopfmontage
3. Schottmontage
4. Einbaumontage
2
4
D13203-1
