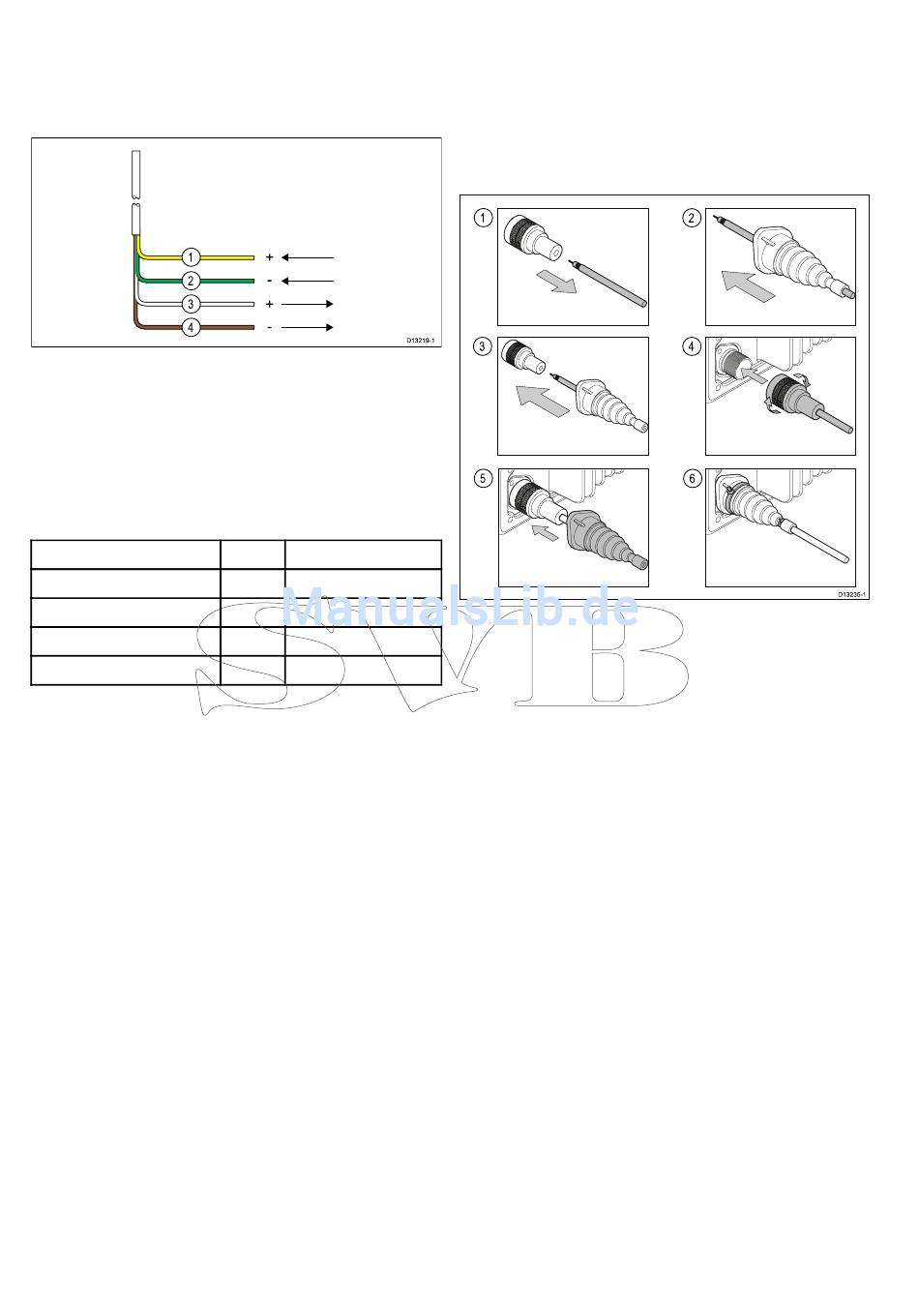

4.8 NMEA 0183-Verbindung

Die NMEA 0183-Adern können verwendet
werden, um das Gerät an einen GPS-/GNSS-
Empfänger eines Drittherstellers oder an ein
Multifunktionsdisplay anzuschließen.
1
2
3
4
1. Gelb – Ader Empfang positiv (+)
2. Grün – Ader Empfang negativ (-)
3. Weiß – Ader Senden positiv (+)
4. Braun – Ader Senden negativ (-)
Die NMEA-Adern müssen wie in der nachfolgenden
Tabelle gezeigt an ein kompatibles NMEA
0183-Gerät angeschlossen werden:
NMEA 0183-Adern
Gelb – Empfang positiv (+)
Grün – Empfang negativ (-)
Weiß – Senden positiv (+)
Braun – Senden negativ (-)
36
+
-
+
-
D13219-1
NMEA 0183-Gerät
zu
Senden positiv (+)
zu
Senden negativ (-)
zu
Empfang positiv (+)
zu
Empfang negativ (-)
4.9 Antenne anschließen
Das Funkgerät muss an eine geeignete Antenne
angeschlossen werden (nicht im Lieferumfang
enthalten). Der Antennenanschluss muss geschützt
sein, damit er nicht in Kontakt mit blankem Metall
kommen kann (welches geerdet sein könnte).
Eine Schutzabdeckung wird bereitgestellt, um die
Antennenverbindung zu isolieren.
1
3
5
1. Trennen Sie Ihr Antennenkabel vom Anschluss
ab.
2. Führen Sie das Antennenkabel durch die
mitgelieferte Schutzabdeckung.
3. Schließen Sie das Antennenkabel wieder an den
Anschluss an.
4. Stecken Sie den Antennenstecker in den
Antennenanschluss des Geräts und sichern
Sie die Verbindung, indem Sie die Manschette
feststellen.
5. Schieben Sie die Schutzabdeckung über die
Verbindung.
6. Sichern Sie die Schutzabdeckung mit den
mitgelieferten Kabelbindern.
Wenn der Antennenstecker nicht herausgenommen
werden kann, muss eine andere Schutzmaßnahme
verwendet werden, wie z. B. Isolierband.
2
4
6
D13235-1
Ray50 / Ray60 / Ray70
